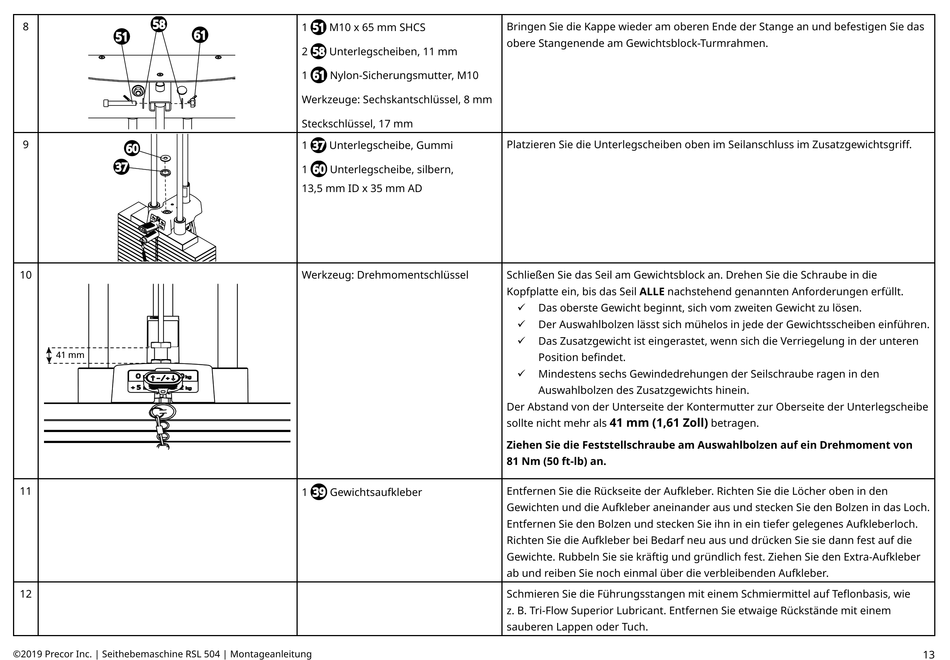

Precor Resolute Strength Selectorized Line RSL 504 Montageanleitung Seite 13

58
8
51
9
60
37
10
41 mm
11
12
©2019 Precor Inc. | Seithebemaschine RSL 504 | Montageanleitung
1 51 M10 x 65 mm SHCS
61
2 58 Unterlegscheiben, 11 mm
61
1 Nylon-Sicherungsmutter, M10
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
1 37 Unterlegscheibe, Gummi
60
1 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD
Werkzeug: Drehmomentschlüssel
39
1 Gewichtsaufkleber
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das
obere Stangenende am Gewichtsblock-Turmrahmen.
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die
Kopfplatte ein, bis das Seil ALLE nachstehend genannten Anforderungen erfüllt.
Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
9
Der Auswahlbolzen lässt sich mühelos in jede der Gewichtsscheiben einführen.
9
Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der unteren
9
Position befindet.
Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
9
Auswahlbolzen des Zusatzgewichts hinein.
Der Abstand von der Unterseite der Kontermutter zur Oberseite der Unterlegscheibe
41 mm (1,61 Zoll)
sollte nicht mehr als
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von
81 Nm (50 ft-lb) an.
Entfernen Sie die Rückseite der Aufkleber. Richten Sie die Löcher oben in den
Gewichten und die Aufkleber aneinander aus und stecken Sie den Bolzen in das Loch.
Entfernen Sie den Bolzen und stecken Sie ihn in ein tiefer gelegenes Aufkleberloch.
Richten Sie die Aufkleber bei Bedarf neu aus und drücken Sie sie dann fest auf die
Gewichte. Rubbeln Sie sie kräftig und gründlich fest. Ziehen Sie den Extra-Aufkleber
ab und reiben Sie noch einmal über die verbleibenden Aufkleber.
Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie
z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem
sauberen Lappen oder Tuch.
betragen.
13
