Elektronische Überwachungsgeräte PMDsigma
Isolationswächter
PMD s20

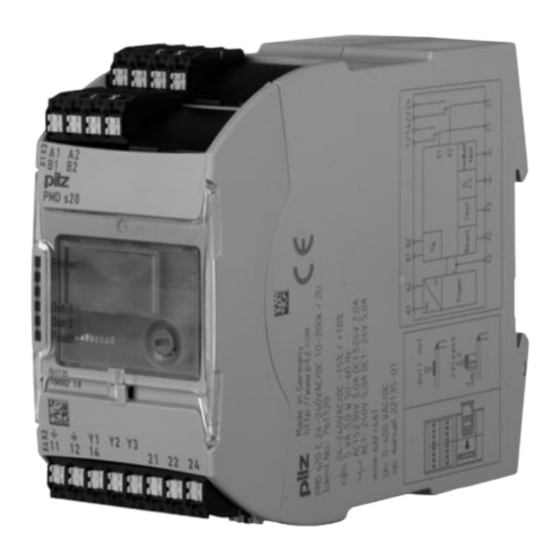

Gertebild
Der Isolationswächter überwacht den
Bildunterschrift
Isolationswiderstand von ungeerdeten
AC/DC-Stromnetzen (IT-Netzen). Er
erfüllt die Forderungen der EN 61557-
8, IEC 60364-7-710 und
DIN VDE 0100-710.
Zulassungen
PMD s20
beantragt
Zulassungen
Blockschaltbild
A1
~
Power
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgang:
Gertemerkmale
2 Hilfskontakte umschaltbar (U)
Erkennung von symmetrischen und
unsymmetrischen Isolationsfehlern
zwei Isolationsmesskreise
Anschluss für externe Schaltkon-
takte zum Auslösen des manuellen
Starts und zur Funktionsprüfung
Geräteparameter sind menüge-
steuert stufenlos einstellbar über
Display und Drehgeber mit Tast-
funktion (Turn and Push)
Konfiguration wird auf einer Chip-
karte gespeichert
Statusanzeige (LEDs) für:
– Versorgungsspannung (Power)
– Isolationswiderstand
– Störung (Fault)
Gerätebeschreibung
Gertebeschreibung Der Isolationswächter überwacht den
Isolationswiderstand von ungeerdeten
AC/DC-Stromnetzen (IT-Netzen). Er
erfüllt die Forderungen der EN 61557-
8, IEC 60364-7-710 und
B l o c k s c h a l t b i l d
A2 B1 B2
U
M
-
+
Reset Test
Y1 Y2 Y3
DIN VDE 0100-710 und darf einge-
setzt werden:
zur Überwachung von ungeerdeten
AC/DC-Stromnetzen (auch auf
Schiffen)
in medizinisch genutzten Bereichen
als Auslöseeinrichtung bei Errei-
chen von unzulässigen Isolations-
widerständen
12 14 22 24
K1
K2
G
Feedback
Earth
FE
11 21
