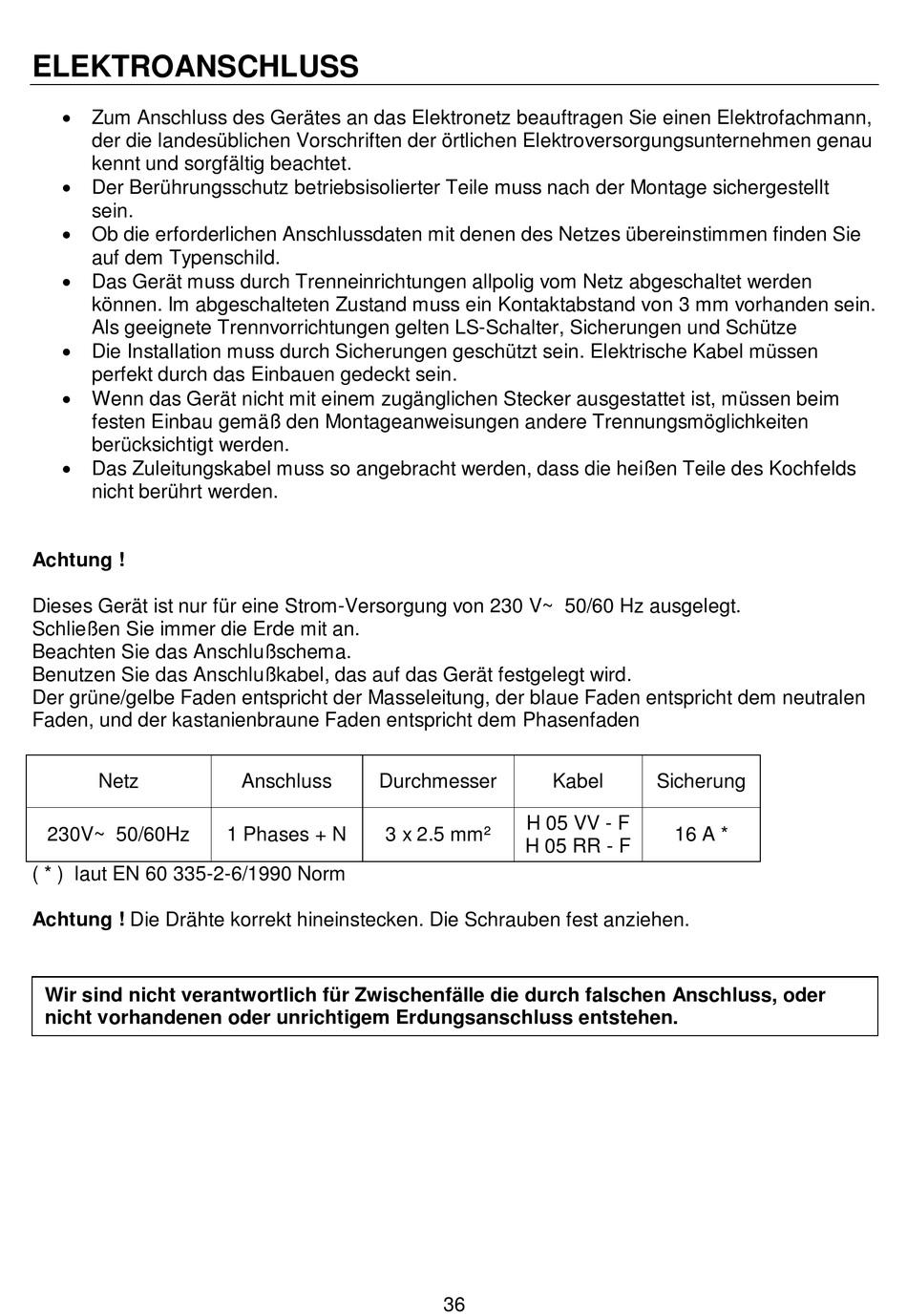

ELEKTROANSCHLUSS

 Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann,
der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau
kennt und sorgfältig beachtet.
 Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt
sein.
 Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie
auf dem Typenschild.
 Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden
können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein.
Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze
 Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen
perfekt durch das Einbauen gedeckt sein.
 Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim
festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten
berücksichtigt werden.
 Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds
nicht berührt werden.
Achtung !
Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.
Schließen Sie immer die Erde mit an.
Beachten Sie das Anschlußschema.
Benutzen Sie das Anschlußkabel, das auf das Gerät festgelegt wird.
Der grüne/gelbe Faden entspricht der Masseleitung, der blaue Faden entspricht dem neutralen
Faden, und der kastanienbraune Faden entspricht dem Phasenfaden
Netz
230V~ 50/60Hz
( * ) laut EN 60 335-2-6/1990 Norm
Achtung ! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen.
Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder
nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.
Anschluss Durchmesser
1 Phases + N 3 x 2.5 mm²
Kabel
H 05 VV - F
H 05 RR - F
36
Sicherung
16 A *
