GEZE Slimdrive SC Zusatz-Anschlussplan Seite 7

Vorschau ausblenden Andere Handbücher für Slimdrive SC:
Inhaltsverzeichnis

Werbung

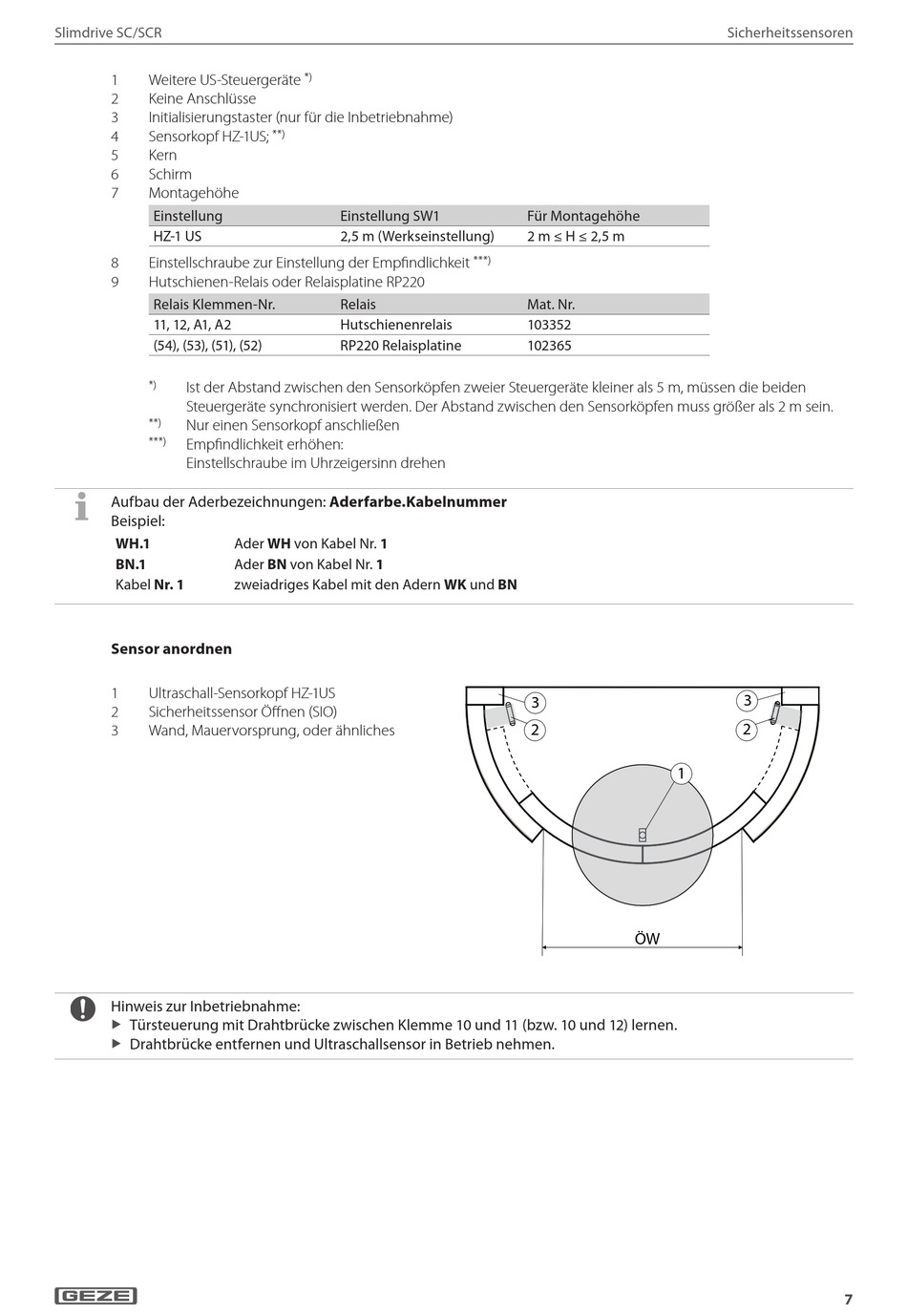

Slimdrive SC/SCR
1
Weitere US-Steuergeräte
2
Keine Anschlüsse
3
Initialisierungstaster (nur für die Inbetriebnahme)
4
Sensorkopf HZ-1US;
5
Kern
6
Schirm
7
Montagehöhe
Einstellung
HZ-1 US
8
Einstellschraube zur Einstellung der Empfindlichkeit
9
Hutschienen-Relais oder Relaisplatine RP220
Relais Klemmen-Nr.
11, 12, A1, A2
(54), (53), (51), (52)
*)
Ist der Abstand zwischen den Sensorköpfen zweier Steuergeräte kleiner als 5 m, müssen die beiden
Steuergeräte synchronisiert werden. Der Abstand zwischen den Sensorköpfen muss größer als 2 m sein.
**)
Nur einen Sensorkopf anschließen
***)
Empfindlichkeit erhöhen:
Einstellschraube im Uhrzeigersinn drehen
Aufbau der Aderbezeichnungen: Aderfarbe.Kabelnummer
Beispiel:
WH.1
BN.1
Kabel Nr. 1
Sensor anordnen
1
Ultraschall-Sensorkopf HZ-1US
2
Sicherheitssensor Öffnen (SIO)
3
Wand, Mauervorsprung, oder ähnliches
Hinweis zur Inbetriebnahme:
Türsteuerung mit Drahtbrücke zwischen Klemme 10 und 11 (bzw. 10 und 12) lernen.
X
Drahtbrücke entfernen und Ultraschallsensor in Betrieb nehmen.
X
*)
**)
Einstellung SW1
2,5 m (Werkseinstellung)
Relais
Hutschienenrelais
RP220 Relaisplatine
Ader WH von Kabel Nr. 1
Ader BN von Kabel Nr. 1
zweiadriges Kabel mit den Adern WK und BN
Für Montagehöhe
2 m ≤ H ≤ 2,5 m
***)
Mat. Nr.
103352
102365
3
2
ÖW
Sicherheitssensoren
3
2
1
7
