Technische Daten
3

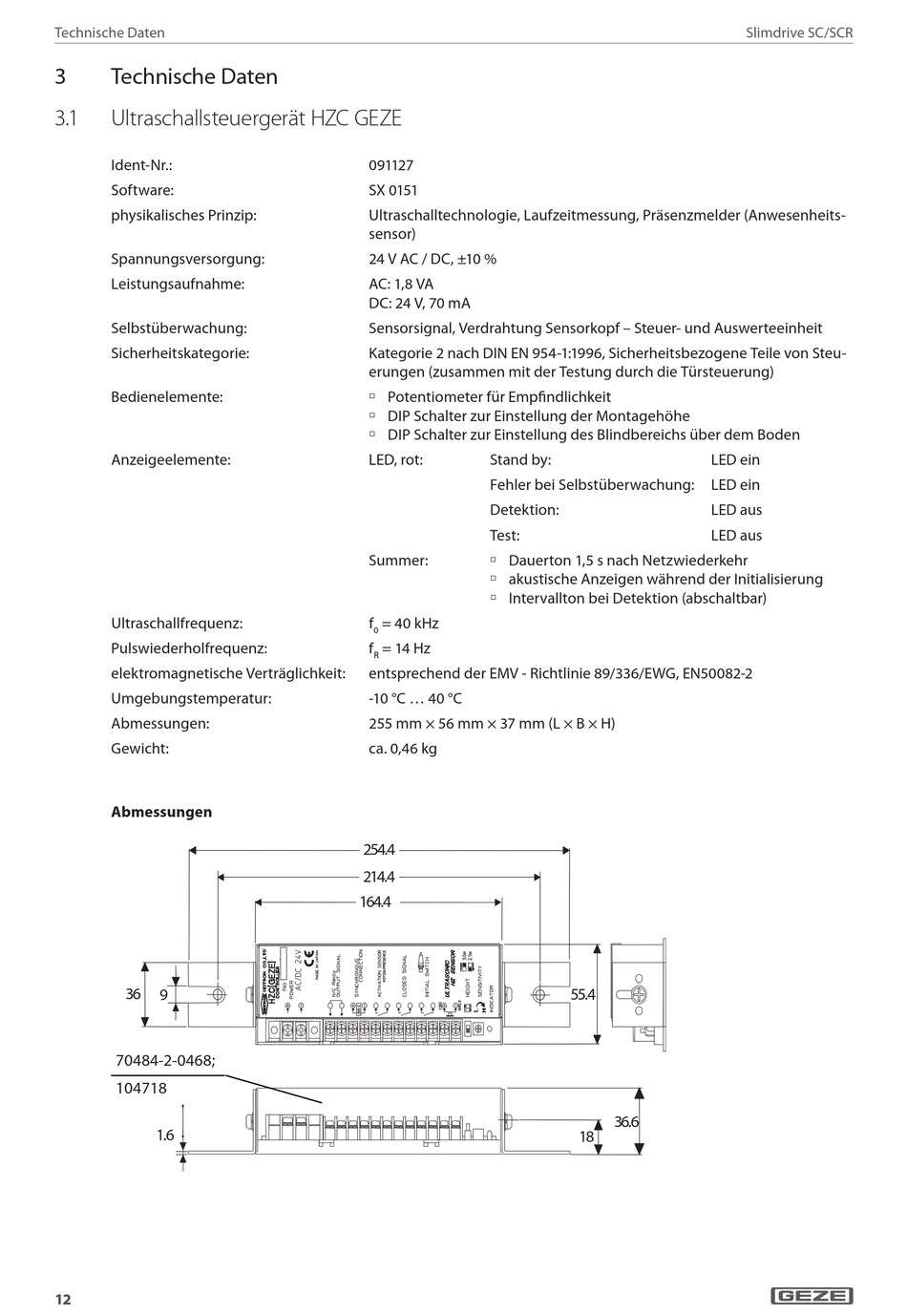

Technische Daten
3. 1
Ultraschallsteuergerät HZC GEZE
Ident-Nr.:
Software:
physikalisches Prinzip:
Spannungsversorgung:
Leistungsaufnahme:
Selbstüberwachung:
Sicherheitskategorie:
Bedienelemente:
Anzeigeelemente:
Ultraschallfrequenz:
Pulswiederholfrequenz:
elektromagnetische Verträglichkeit:
Umgebungstemperatur:
Abmessungen:
Gewicht:
Abmessungen
36
9
70484-2-0468;
104718
1.6
12
091127
SX 0151
Ultraschalltechnologie, Laufzeitmessung, Präsenzmelder (Anwesenheits-
sensor)
24 V AC / DC, ±10 %
AC: 1,8 VA
DC: 24 V, 70 mA
Sensorsignal, Verdrahtung Sensorkopf – Steuer- und Auswerteeinheit
Kategorie 2 nach DIN EN 954-1:1996, Sicherheitsbezogene Teile von Steu-
erungen (zusammen mit der Testung durch die Türsteuerung)
à Potentiometer für Empfindlichkeit
à DIP Schalter zur Einstellung der Montagehöhe
à DIP Schalter zur Einstellung des Blindbereichs über dem Boden
LED, rot:
Stand by:
Fehler bei Selbstüberwachung:
Detektion:
Test:
Summer:
à Dauerton 1,5 s nach Netzwiederkehr
à akustische Anzeigen während der Initialisierung
à Intervallton bei Detektion (abschaltbar)
f
= 40 kHz
0
f
= 14 Hz
R
entsprechend der EMV - Richtlinie 89/336/EWG, EN50082-2
-10 °C ... 40 °C
255 mm × 56 mm × 37 mm (L × B × H)
ca. 0,46 kg
254.4
214.4
164.4
LED ein
LED ein
LED aus
LED aus
55.4
36.6
18
Slimdrive SC/SCR
