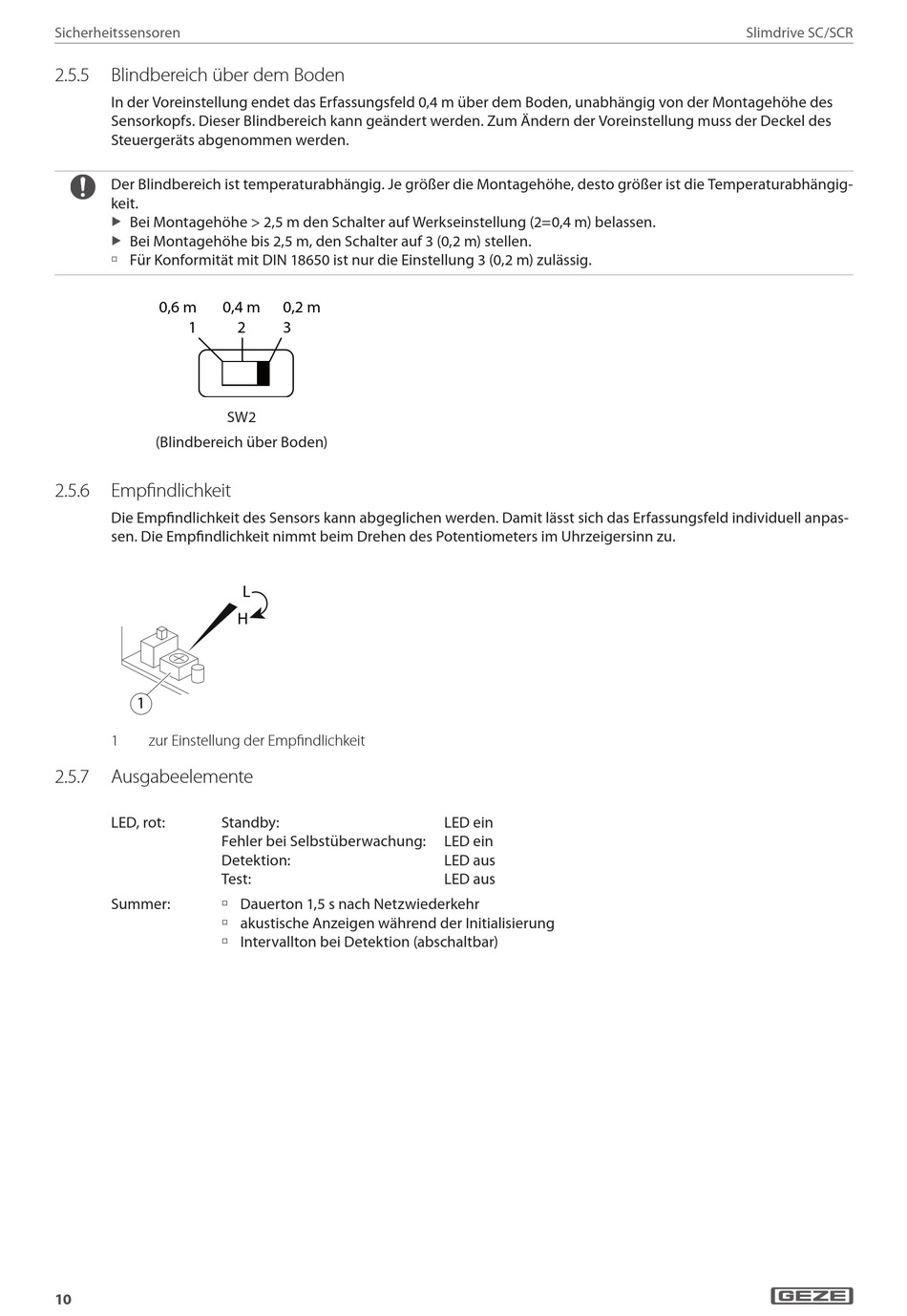

Sicherheitssensoren
2.5.5
Blindbereich über dem Boden
In der Voreinstellung endet das Erfassungsfeld 0,4 m über dem Boden, unabhängig von der Montagehöhe des
Sensorkopfs. Dieser Blindbereich kann geändert werden. Zum Ändern der Voreinstellung muss der Deckel des
Steuergeräts abgenommen werden.
Der Blindbereich ist temperaturabhängig. Je größer die Montagehöhe, desto größer ist die Temperaturabhängig-
keit.
Bei Montagehöhe > 2,5 m den Schalter auf Werkseinstellung (2=0,4 m) belassen.
X
Bei Montagehöhe bis 2,5 m, den Schalter auf 3 (0,2 m) stellen.
X
à Für Konformität mit DIN 18650 ist nur die Einstellung 3 (0,2 m) zulässig.
0,6 m
0,4 m
1
(Blindbereich über Boden)
2.5.6
Empfindlichkeit
Die Empfindlichkeit des Sensors kann abgeglichen werden. Damit lässt sich das Erfassungsfeld individuell anpas-
sen. Die Empfindlichkeit nimmt beim Drehen des Potentiometers im Uhrzeigersinn zu.
1
1
zur Einstellung der Empfindlichkeit
2.5.7
Ausgabeelemente
LED, rot:
Standby:
Fehler bei Selbstüberwachung:
Detektion:
Test:
Summer:
à Dauerton 1,5 s nach Netzwiederkehr
à akustische Anzeigen während der Initialisierung
à Intervallton bei Detektion (abschaltbar)
10
0,2 m
2
3
SW2
L
H
LED ein
LED ein
LED aus
LED aus
Slimdrive SC/SCR
