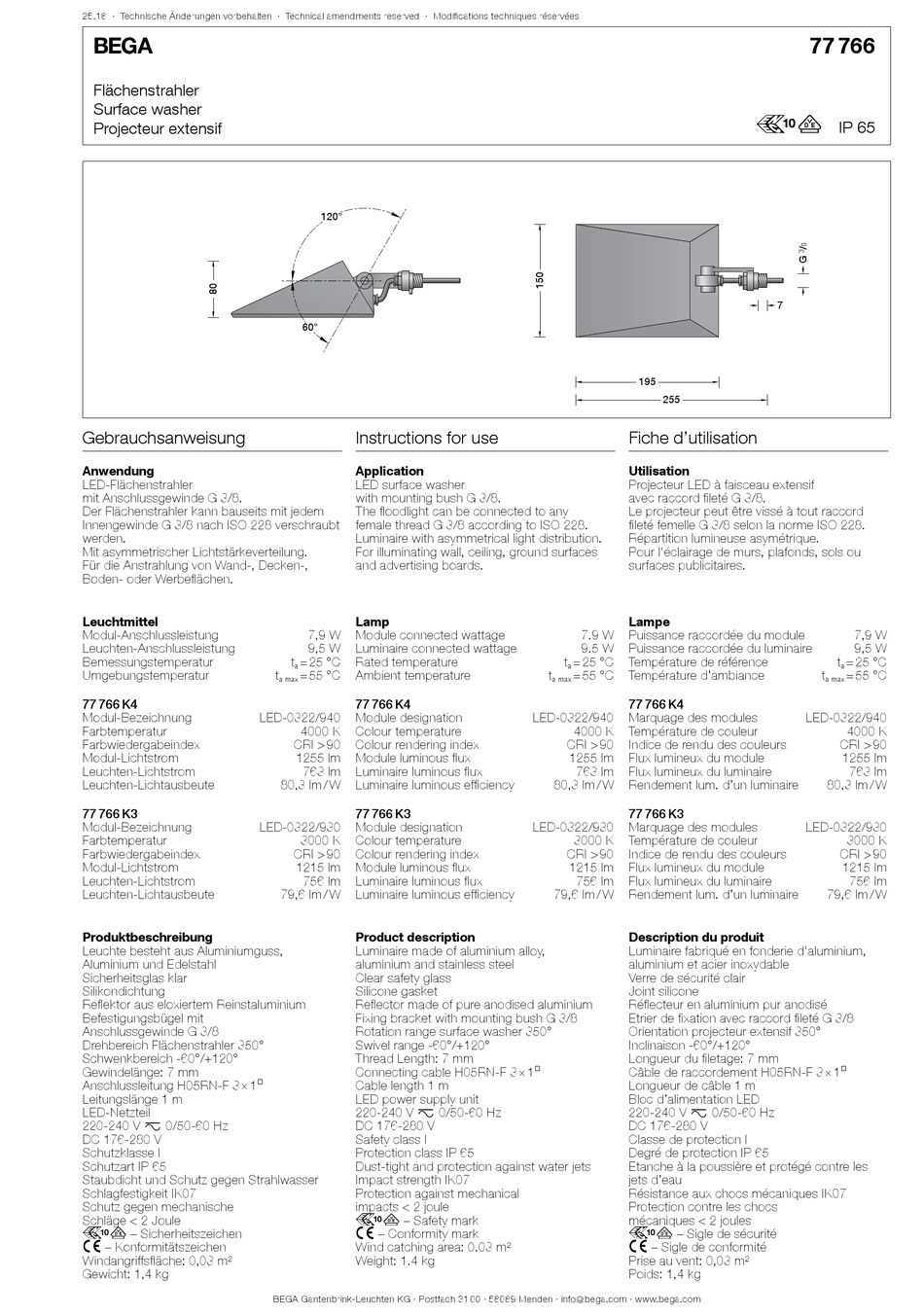

BEGA 77 766 Gebrauchsanweisung

25.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Flächenstrahler
Surface washer
Projecteur extensif
Gebrauchsanweisung
Anwendung

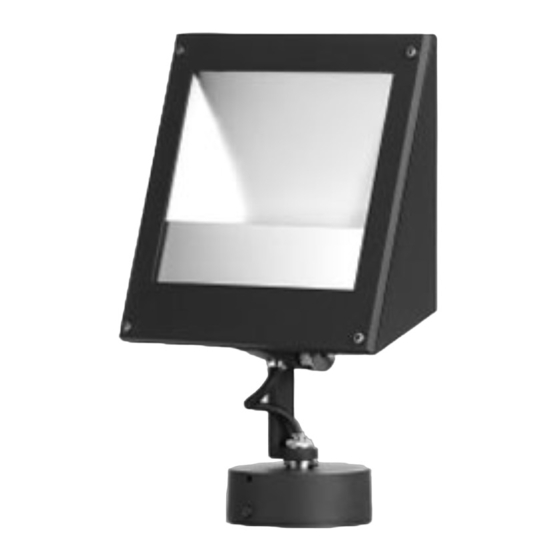

LED-Flächenstrahler
mit Anschlussgewinde G 3/8.
Der Flächenstrahler kann bauseits mit jedem
Innengewinde G 3/8 nach ISO 228 verschraubt
werden.
Mit asymmetrischer Lichtstärkeverteilung.
Für die Anstrahlung von Wand-, Decken-,
Boden- oder Werbeflächen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 766 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 766 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Befestigungsbügel mit
Anschlussgewinde G 3/8
Drehbereich Flächenstrahler 350°
Schwenkbereich -60°/+120°
Gewindelänge: 7 mm
Anschlussleitung H05RN-F 3 × 1@
Leitungslänge 1 m
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,03 m²
Gewicht: 1,4 kg
120°
60°
Instructions for use
Application
LED surface washer
with mounting bush G 3/8.
The floodlight can be connected to any
female thread G 3/8 according to ISO 228.
Luminaire with asymmetrical light distribution.
For illuminating wall, ceiling, ground surfaces
and advertising boards.
Lamp
7,9 W Module connected wattage
9,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
77 766 K4
LED-0322/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
1255 lm Module luminous flux
763 lm Luminaire luminous flux
80,3 lm / W Luminaire luminous efficiency
77 766 K3
LED-0322/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
1215 lm Module luminous flux
756 lm Luminaire luminous flux
79,6 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
Fixing bracket with mounting bush G 3/8
Rotation range surface washer 350°
Swivel range -60°/+120°
Thread Length: 7 mm
Connecting cable H05RN-F 3 × 1@
Cable length 1 m
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.03 m²
Weight: 1.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
195
255
Fiche d'utilisation
Utilisation
Projecteur LED à faisceau extensif
avec raccord fileté G 3/8.
Le projecteur peut être vissé à tout raccord
fileté femelle G 3/8 selon la norme ISO 228.
Répartition lumineuse asymétrique.
Pour l'éclairage de murs, plafonds, sols ou
surfaces publicitaires.
Lampe
7.9 W Puissance raccordée du module
9.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
77 766 K4
LED-0322/940 Marquage des modules
4000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
1255 lm Flux lumineux du module
763 lm Flux lumineux du luminaire
80,3 lm / W Rendement lum. d'un luminaire
77 766 K3
LED-0322/930 Marquage des modules
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
1215 lm Flux lumineux du module
756 lm Flux lumineux du luminaire
79,6 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Etrier de fixation avec raccord fileté G 3/8
Orientation projecteur extensif 350°
Inclinaison -60°/+120°
Longueur du filetage: 7 mm
Câble de raccordement H05RN-F 3 × 1@
Longueur de câble 1 m
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent: 0,03 m²
Poids: 1,4 kg
77 766
r
IP 65
7
7,9 W
9,5 W
t = 25 °C
a
t = 55 °C
a max
LED-0322/940
4000 K
CRI > 90
1255 lm
763 lm
80,3 lm / W
LED-0322/930
3000 K
CRI > 90
1215 lm
756 lm
79,6 lm / W
