Configuration en baie

L'onduleur peut être installé dans une baie de 19 pouces et ne nécessite
que 2U d'espace utile dans la baie.
L'onduleur et le Module de batterie étendu sont lourds. Deux personnes au minimum
sont requises pour soulever l'onduleur et le placer dans la baie.
REMARQUE Des rails de montage fixes sont nécessaires pour chaque unité. Si votre
baie n'est pas déjà équipée de rails fixes, contactez votre représentant IBM local pour
commander un ensemble de rails. Si vous montez l'onduleur dans une baie de marque
autre qu'IBM, contactez votre représentant Powerware.
Procédez comme suit pour installer l'onduleur dans une baie :
1. Posez l'onduleur sur une surface plane et stable, en plaçant
l'avant de l'onduleur face à vous.
2. Fixez les poignées de montage fournies aux supports de
fixation (voir Figure 7).
3. Si vous installez des modules de batterie étendus optionnels,
répétez les étapes 1 et 2 pour chaque unité.

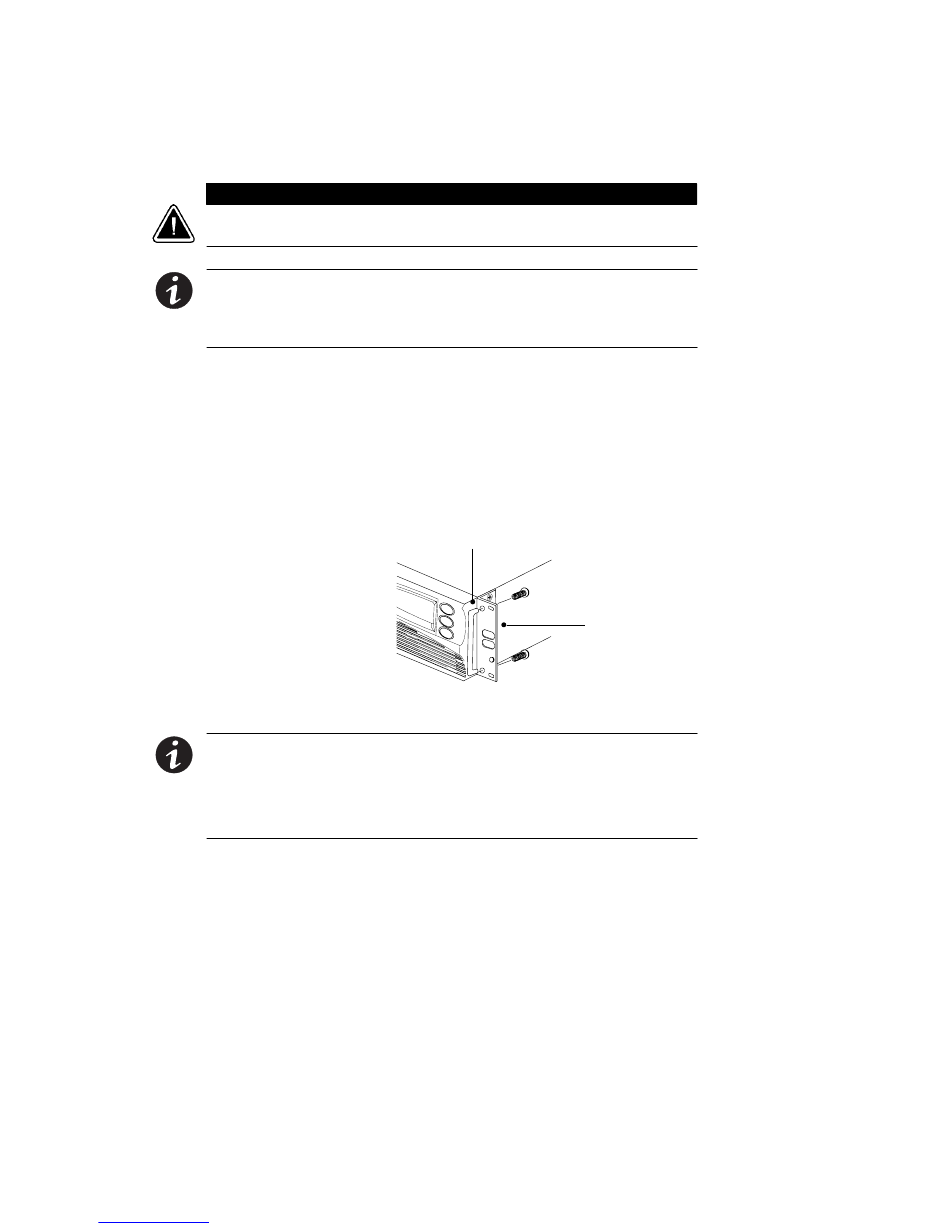

Figure 7. Installation des supports de fixation
REMARQUE L'onduleur et les modules EBM DOIVENT être installés dans le fond de
la baie. Si la baie contient déjà des appareils, elle doit être réorganisée afin de
permettre l'installation de l'onduleur au fond de la baie.
REMARQUE Les modules EBM doivent être installés sous l'onduleur, comme le
montre la Figure 8.
4. Insérez l'onduleur et les modules EBM optionnels dans la baie.
Guide d'installation Powerware
manuals search engine
A T T E N T I O N
Poignée de
montage
:
® 5125 pour applications IBM 164201356 B Uncontrolled Copy
Support de
fixation
