VLX-F231-B25
Funktionsbaustein(e)
2.2
1 SmartRunner-Sensor

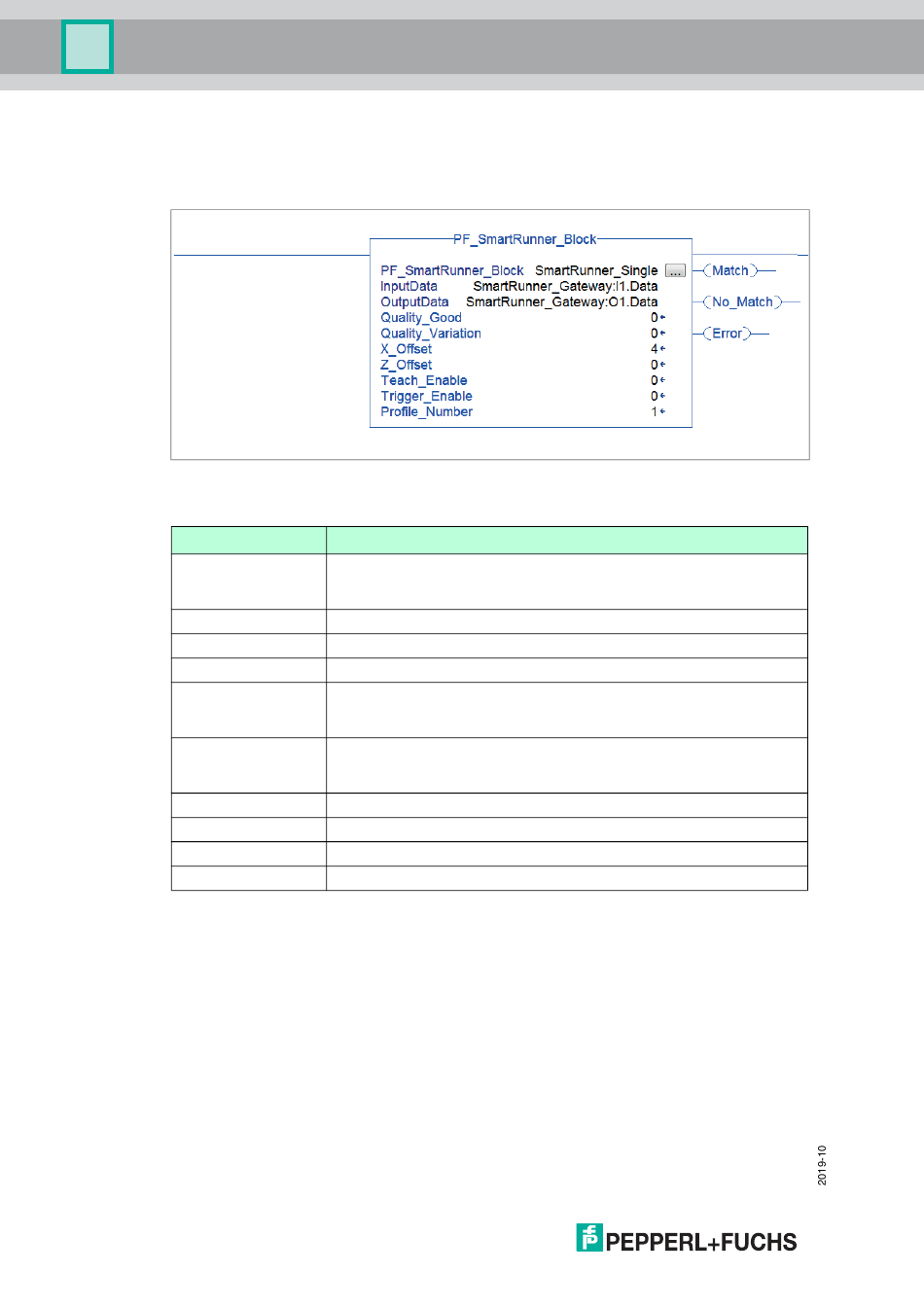

Die folgende Abbildung zeigt den Aufbau des Funktionsbausteins bei einem Sensor und die zu
parametrierenden Variablen.
Abbildung 2.1
Variablen
Name
Quality_Good
Quality_Variante
X_Offset
Z_Offset
Teach_Enable
Trigger_Enable
Profile_Number
Match
No_Match
Error
6
Funktionsbaustein
Beschreibung
Qualitätswert:
0 = kein Objekt gefunden
100 = perfekte Übereinstimmung
Durchschnittliche Abweichung des im Profil eingelernten Wertes
Verschiebung des Profils in X-Richtung
Verschiebung des Profils in Z-Richtung
Teach vorbereiten:
1 = aktiviert
0 = deaktiviert
Trigger vorbereiten:
1 = aktiviert
0 = deaktiviert
Auswahl des Profils (Profilnummer 1 ... 32)
Good: Profil stimmt mit eingelernten Profil überein
Bad: Profil stimmt nicht mit eingelernten Profil überein
Es liegt ein Fehler vor
