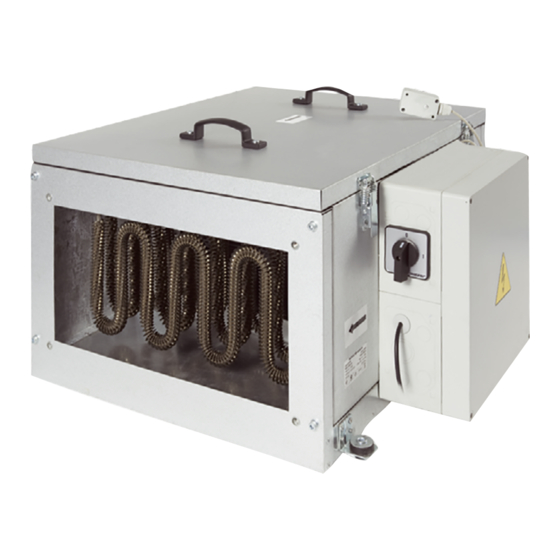

- Seite 1 ZULUFTANLAGE BLAUBOX ME BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
BLAUBOX ME www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................7 Netzanschluss ....................................8 Steuerung der Anlage ................................17 Transportvorschriften ................................. 17 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
BLAUBOX ME www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Montagearbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. - Seite 4 BLAUBOX ME www.blaubergventilatoren.de Der Netzanschluss muss über eine Vorrichtung zur Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingungen der Überspannungskategorie III eine vollständige Trennung ermöglicht und gemäß den Verdrahtungsregeln in die feste Verkabelung integriert ist. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
-
Seite 5: Verwendungszweck
BLAUBOX ME www.blaubergventilatoren.de VERWENDUNGSZWECK Das Gerät ist für die Filterung, Zufuhr sowie Wärmung der gereinigten Zuluft vorgesehen in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemischen Dämpfe, klebrigen Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger, usw. -
Seite 6: Lieferumfang
BLAUBOX ME www.blaubergventilatoren.de LIEFERUMFANG NAME ANZAHL Anlage 1 St. Bedienfeld (für Modelle mit Steuerung) 1 St. Kanaltemperatursensor 1 St. 1 St. Betriebsanleitung Verpackung 1 St. BEZEICHNUNGSSCHLÜSSEL BLAUBOX M E XXXX - Integriertes Steueurungsystem _: ohne Steuerung PRO: Integrierte Steuerung mit Bedienfeld Leistungsaufnahme der Heizregister, kW 3.3/9.9/18/25.2 Durchmesser der Anschlussstutzen, m3/h... -
Seite 7: Technische Daten
BLAUBOX ME www.blaubergventilatoren.de TECHNISCHE DATEN Das Gerät ist für den Einsatz in Innenräumen bei Umgebungstemperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % ohne Kondensatbildung ausgelegt. Das Gerät muss kontinuierlich betrieben werden, und in Fällen, in denen keine Lüftung erforderlich ist, reduzieren Sie den Luftdurchsatz der Ventilatoren auf ein Minimum (20 %). -
Seite 8: Bauart Und Funktionsweise
BLAUBOX ME www.blaubergventilatoren.de GRUNDDATEN Modell BLAUBOX ME 800-3.3 14,3 1,08 1650 36,2 BLAUBOX ME 1200-9.9 14,3 1850 1200 38,9 BLAUBOX ME 2000-18 18,0 26,0 2,15 1100 1800 61,5 BLAUBOX ME 2500-18 18,0 26,0 2,84 1000 2500 BLAUBOX ME 3200-25.2 25,2 36,4 1270 1200... -
Seite 9: Montage Und Betriebsvorbereitung
BLAUBOX ME www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! Die Anlage so montieren, dass der Pfeil auf dem Deckel mit der Luftstromrichtung im System übereinstimmt. Bei der Montage der Anlage ist ein ausreichender Wartungszugang zu berücksichtigen. Dies gilt besonders für den Deckel, der vollständig geöffnet werden können muss. -
Seite 10: Netzanschluss
BLAUBOX ME www.blaubergventilatoren.de NETZANSCHLUSS VOR ALLEN ARBEITEN MIT DEM GERAT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLUSSE DURFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFUHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERATS SIND AUF DEM HERSTELLER-ETIKETT ANGEFUHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. - Seite 11 BLAUBOX ME www.blaubergventilatoren.de ANSCHLUSS VON EXTERNEN GERÄTEN FÜR BLAUBOX ME 800-2500 Kontakte für den Anschluss des Kanaltemperatursensors X1:8, X1:9 Kontakte für den Anschluss des Signals der Scheme der Brandmeldezentrale 1:17, 1:18 Kontakte für den Anschluss des Hygrostats X1:19, X1:20 Kontakte für den Anschluss des Bedienfeldes 1:10, 1:11, 1:12, 1:13 LEITERPLATTE BLAUBOX ME 3200-3500...
- Seite 12 BLAUBOX ME www.blaubergventilatoren.de ALLGEMEINE ANSICHT UND ANSCHLUSSSCHEMAS VON STEUEREINHEITEN UND EXTERNEN GERÄTEN. ANLAGE BLAUBOX ME 800 Steuereinheit Heizregister-Steuermodul Ventilator « » blau braun « » schwarz « » gelbgrün Heizregister Di erenzdrucksensor « » « » « » Kanaltemperatursensor t° «...
- Seite 13 BLAUBOX ME www.blaubergventilatoren.de ANLAGE BLAUBOX ME 2000, BLAUBOX ME 2500 Heizregister-Steuermodul Ventilator « » blau Heizregister braun schwarz « » « » gelbgrün « » « » Di erenzdrucksensor « » « » «RESET» Kanaltemperatursensor t° « » (Zurücksetzen) Bedienfeld Stromkreis «...
- Seite 14 BLAUBOX ME www.blaubergventilatoren.de ANLAGE BLAUBOX ME 3200, BLAUBOX ME 3500...
- Seite 15 BLAUBOX ME www.blaubergventilatoren.de STEUEREINHEIT BLAUBOX ME 3200 PRO, BLAUBOX ME 3500 PRO Kontakte für den Anschluss des Signals Kontakte für den Anschluss des Hygrostats X5:3, X5:4 der Scheme der Brandmeldezentrale X5:1, X5:2 Kontakte für den Anschluss der Klappe X5:5, X5:6, X5:7 Antrieb der Klappe an X5:5 (1) an X5:6 (2)
- Seite 16 BLAUBOX ME www.blaubergventilatoren.de STEUEREINHEIT BLAUBOX ME 800 PRO...
- Seite 17 BLAUBOX ME www.blaubergventilatoren.de STEUEREINHEIT BLAUBOX ME 1200-2500 PRO...
- Seite 18 BLAUBOX ME www.blaubergventilatoren.de KLEMMLEISTE X1 DER STEUEREINHEIT KLEMMLEISTE X1 DER STEUEREINHEIT BLAUBOX ME 800 PRO BLAUBOX ME 1200-2500 PRO Klemmenbezeichnung Stromkreis Externer Anschluss Klemmenbezeichnung Stromkreis Externer Anschluss Stromnetz ~ 230 V Stromnetz ~ 400 V Stromnetz ~ 230 V Stromnetz ~ 400 V РЕ...
-
Seite 19: Steuerung Der Anlage
BLAUBOX ME www.blaubergventilatoren.de STEUERUNG DER ANLAGE Die Anlage wird über das externe Bedienfeld gesteuert. FUNKTIONALITÄT DER ANLAGE Das Steuersystem ermöglicht die dreistufige Regelung der Lüftungsstufen des Zuluftventilators: • 1: Mindestlüftung der Gewerberäume am Wochenende und der Wohnräume in der Nachtzeit •... -
Seite 20: Herstellergarantie
BLAUBOX ME www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 21: Abnahmeprotokoll
BLAUBOX ME www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Einzelblock-Zuluftanlage Modell BLAUBOX ME__________________________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät BLAUBOX ME__________________________________ ist gemäß... - Seite 22 BLAUBOX ME www.blaubergventilatoren.de...
- Seite 23 BLAUBOX ME www.blaubergventilatoren.de...
- Seite 24 www.blaubergventilatoren.de B27DE-04...
