Bedienhinweis
Komponenten mit negativer
Spannung aktivieren
Neben dem Anlegen der positiven Span-
nung können mithilfe der Mulitfunktions-
prüflampe die Komponenten auch mit ne-
gativer Spannung versorgt werden (Masse
anlegen).

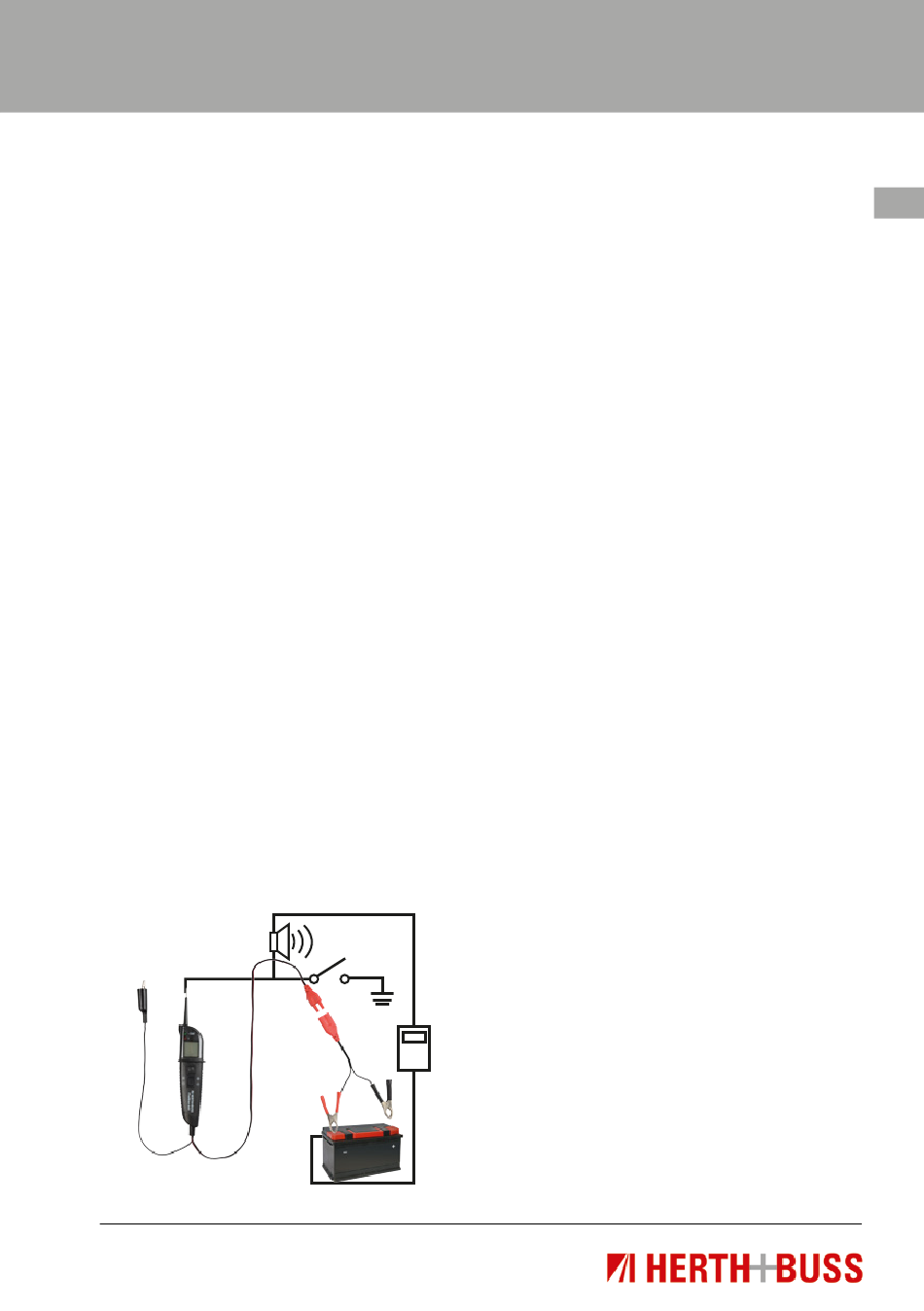

Gehen Sie hierzu folgendermaßen vor:
1. Die Prüfspitze an den negativen Pol der
Komponente anlegen. In dieser Phase
sollte die rote LED leuchten, wenn die
Komponente richtig funktioniert bzw. mit
Spannung versorgt wird.
2. Den Polaritätsschalter nach hinten schie-
ben und schnell loslassen. Wenn die LED
von rot auf grün umschaltet, kann mit der
Prüfung fortgefahren werden. Wenn die
grüne LED erlischt oder der Leistungs-
schalter des Kurzschlussschutzes ausge-
löst wird, ist die Multifunktionsprüflampe
überlastet. Das kann folgende Ursachen
haben:
Die Komponente hat einen Kurzschluss
oder ist direkt an Masse / den negativen
Pol angeschlossen.
Die Komponente hat eine zu hohe
Stromaufnahme (über 8A).
7
Spannungsmessung
Die Multifunktionsprüflampe kann auch als
Spannungsmesser verwendet werden. Der
Polaritätsschalter darf dabei nicht betätigt
werden.
Wenn die Prüfspitze mit positiver Spannung
in Berührung kommt, leuchtet die rote LED
mit dem Zeichen „+" auf und der Span-
nungswert wird auf dem LCD Display mit
einer Genauigkeit von 1/1 Volt angezeigt.
Wenn die Prüfspitze mit Masse oder negati-
ver Spannung in Berührung kommt, leuchtet
die grüne LED mit dem Zeichen „-" auf und
der gemessene Wert wird auf dem LCD Dis-
play angezeigt.
Hochspannungsmessung
(Lokalisierung Zündaussetzer)
Die Hochspannungsmessung wird durch
Drücken der Moduswahltaste aktiviert.
Wird die Messfühlerspitze neben ein Zünd-
kerzenkabel gehalten (NICHT ANSTECHEN),
kann das Gerät durch kapazitive Kopplung
die Hochspannungszündimpulse messen.
Gleichzeitig wird der Spannungswert in kV
angezeigt.
