Bedienhinweis
WARNUNG
Wird die Mulitfunktionsprüflampe mit Strom
versorgt, können je nach Last Funken entste-
hen, wenn die Prüfspitze mit Masse oder be-
stimmten Anslüssen in Berührung kommt. Die
Multifunktionsprüflampe darf deshalb nicht in
der Nähe von leicht entzündlichen und brenn-
baren Gegenständen verwendet werden. Die
Mulitfunktionsprüflampe darf auch nicht an
Anlagen mit 110/220 Volt im Hausinstallations-
bereich eingesetzt werden. Es ist nur für Sys-
teme mit 6 bis 48 Volt bestimmt. Die Multifunk-
tionsprüflampe enthält zu Prüfzwecken und
der Sicherheit halber einen Kurzschlussschutz
,der die Prüflampe nach einer Auslösung au-
tomatisch wieder in Betrieb setzt. Wenn der
Leistungsschalter des Kurzschlussschutzes
ausgelöst ist, berühren Sie bitte nicht sofort
den Messfühler oder die Messfühlerverlän-
gerung mit der Hand. Messfühler und Mess-
fühlerverlängerung sind nach Auslösung des
Leistungsschalters sehr heiß.
Betriebsarten
Die Multifunktionsprüflampe hat vier Be-
triebsarten, die durch Drücken und kurzes
halten der Muduswahltaste gewechselt wer-
den können.
1. Spannungsmesser,
Messbereich: 0 bis 48 V
2. Lokalisierung der Zylinder
mit Zündaussetzern (induktive
Hochspannungsmessung)
3
3. Drehzahlmessung/
Zündimpulsfrequenz
Messung (Drehzahl
muss daraus
errechnet werden)
4. Spannungsanstiegs-
erkennung

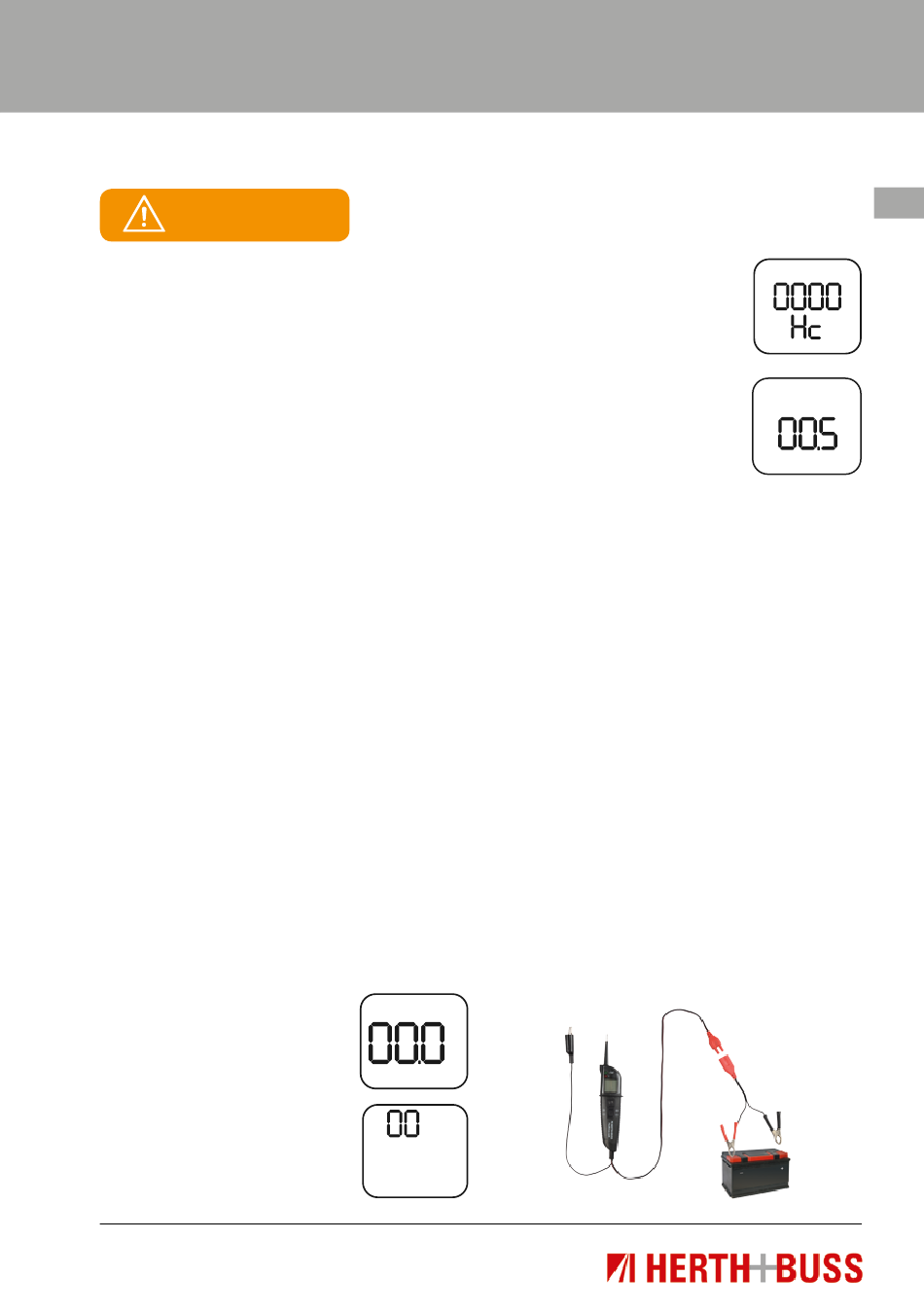

Stromanschluss
1. Die schwarze Stromklemme an den nega-
tiv en Pol der Autobatterie anschließen.
2. Die rote Stromklemme an den positiven
Pol der Autobatterie anschließen.
Selbsttest
Wenn die Multifunktionsprüflampe ordnungs-
gemäß funktioniert, sollte der Zustand wie
folgt sein:
1. Wenn die Plus Taste betätigt wird, leuchtet
die rote LED auf und die Versorgungsspan-
nung wird auf der LCD Anzeige angezeigt.
2. Wenn die Minus Taste betätigt wird, leuchtet
die grüne LED auf, es werden alle Segmente
der LCD Anzeige gleichzeitig angezeigt und
es ertönt der Buzzer Ton. Bitte beachten Sie,
dass nicht alle Symbole auf der LCD Anzeige
im Echtbetrieb angezeigt werden. Bitte igno-
rieren Sie diese Sysmbole.
V
KV
95980781
DE
+
–
