Herzlichen Glückwunsch zu Ihrem Traktor DK4510/5010/5510 und willkommen in der Welt der Traktorbesit-
zer. Hier wird ernsthaftes Arbeiten wieder zum Spaβ!
Dieser vielseitige Traktor ist der Höhepunkt der gesamten Traktor- und Dieselkenntnisse, die Daedong In-
dutrial Co., Ltd seit 1947, über viele Jahre hin erworben hat. Die Gestaltung und Herstellung dieses Trak-
tors ist mit den besten Materialien realisiert worden, und, in Übereinstimmung mit den Qualitätskontrollen
der KIOTI Ingenieurabteilung, aufs Genaueste geprüft worden.
Es ist wichtig zu wissen, wie Ihr Traktor funktioniert, damit er Ihnen viele Jahre lang einen verlässlichen
und zuverlässigen Dienst erweisen kann. Um neuen DK4510/5010/5510 Besitzern zu helfen, sich mit ihm
vertraut zu machen, ist es im Interesse der Firmenpolitik von KIOTI Traktor ein ausführliches Handbuch
mitzuliefern, in dem hilfreiche Informationen zur Sicherheit, zum Arbeiten und der Pflege für den Besitzer zu-
sammen gestellt sind. Sollten Ihnen noch irgendwelche Informationen fehlen, setzen Sie sich bitte mit Ihrem
KIOTI Händler in Verbindung, er wird Ihnen gerne helfen.
Sie können auch gern mit DAEDONG IND. CO.,LTD direkt Kontakt aufnehmen, um Fragen oder Bedenken
zu klären.
< ANMERKUNG >
Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zur künftigen Referenz auf.
Wird der Traktor geleast oder an jemand anderen übergeben, sollte dieses Handbuch immer mit dem Traktor wei-
tergegeben werden.
Die technischen Daten in diesem Handbuch unterliegen Änderungen ohne vorherige Ankündigung.
TD200(DK4510,5010,5510)독일어-00.in1 1

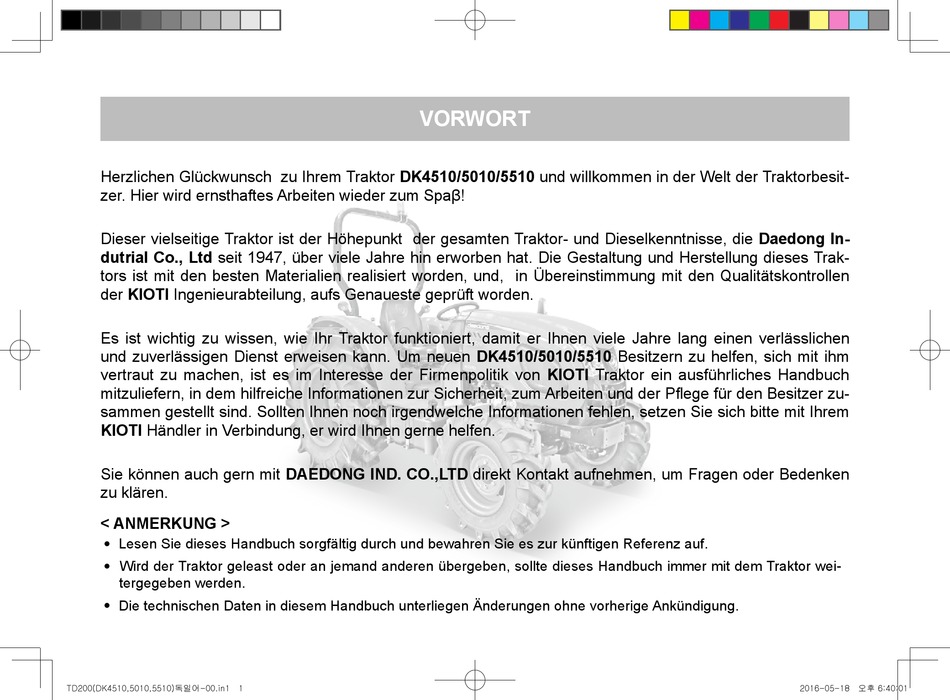

VORWORT
2016-05-18 오후 6:40:01
