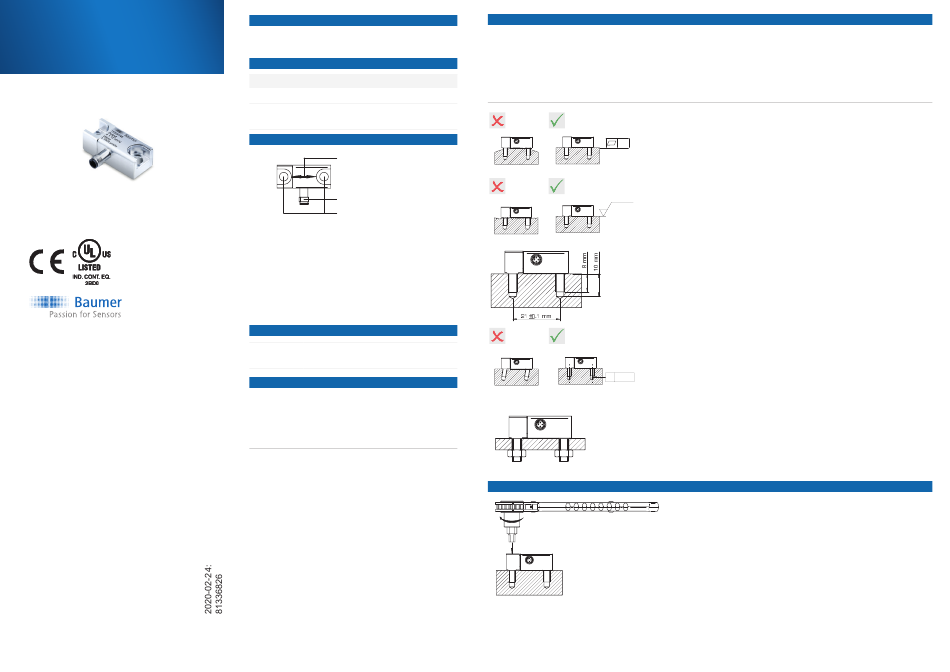

Baumer DST20 Betriebsanleitung

Dehnungssensoren
DST20
Miniaturisierter Dehnungssensor
für Industrieanwendungen
Betriebsanleitung
Baumer Electric AG
Hummelstrasse 17
CH-8501 Frauenfeld
Phone +41 (0)52 728 1122
Fax +41 (0)52 728 1144
www.baumer.com
Sicherheit
siehe Beilagenzettel
Lieferumfang
Artikel Anzahl
Sensor 1
Schraube (M4 x 12, Qualität 12.9 2
Zinklamellen beschichtet)

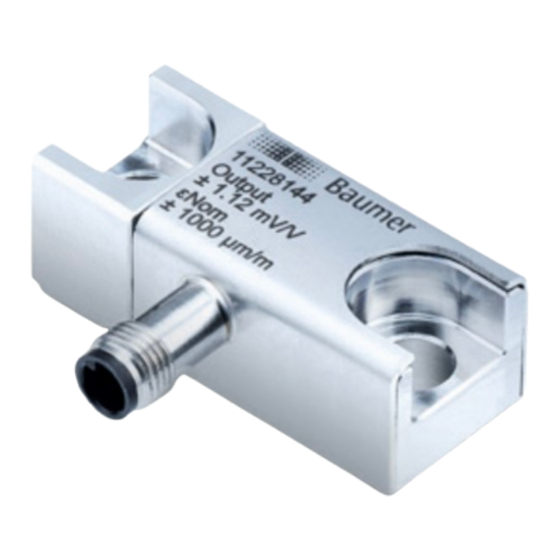

Aufbau und Funktion
1
2
3
1 Dehnungsrichtung
2 Anschlussstecker (M5 x 0,5; 4 Pol)
3 Befestigungsbohrungen
Der Sensor ist an ein Maschinenelement ange-
schraubt und misst dessen Dehnung. Dehnungs-
änderungen werden mit Dehnungsmessstreifen
gemessen und in ein elektrisches Signal umgewan-
delt. Erfährt der Sensor eine Zugkraft ist das Signal
positiv, bei einer Stauchung negativ.
Signalwort
ACHTUNG Bei Situationen, die zu Sachschä-
den führen können.
Transport und Lagerung
ACHTUNG
Beschädigung des Sensors durch Herunterfallen.
f Sensor in unverpacktem Zustand nicht fallen
lassen.
f Verpackung und Sensor auf Beschädigungen
prüfen.
f Bei Beschädigung: Sensor nicht verwenden.
f Sensor nur in Originalverpackung transportieren
oder lagern.
f Sensor stosssicher lagern.
Lagertemperatur: –40 ... +85 °C
Montage vorbereiten
Wichtig
Der Sensor liefert ungenaue Messergebnisse bei verschmutzter Messoberfläche oder falscher Montage.
f Verschmutzungen durch Fett oder Öl vermeiden.
f Sensor auf eine bearbeitete, ebene Fläche montieren.
f Oberflächenrauheit beachten.
0.1
Ra 6.3
Ø 0.1
⊥
Montage
f Ebenheitstoleranz prüfen.
Ebenheitstoleranz ≤ 0,1 mm
f Oberflächenrauheit prüfen.
Ra ≤ 6,3 µm
f 2 Gewinde in Maschinenelement bohren.
Tiefe Bohrlöcher: min. 10 mm
Abstand Bohrlöcher: 21 mm ± 0,1 mm
Schrauben: M4 x 12
f Dabei darauf achten, dass Bohrlöcher senk-
recht zur Auflagefläche des Sensors gebohrt
werden.
f Montagevariante mit Durchgangslöcher
f Sicherstellen, dass das Maschinenelement
nicht belastet ist.
f Befestigungsschrauben handfest einschrauben.
f Befestigungsschrauben mit Innensechskant
SW3 mit einem Drehmomentschlüssel anzie-
hen.
Anzugsmoment: 5 Nm
