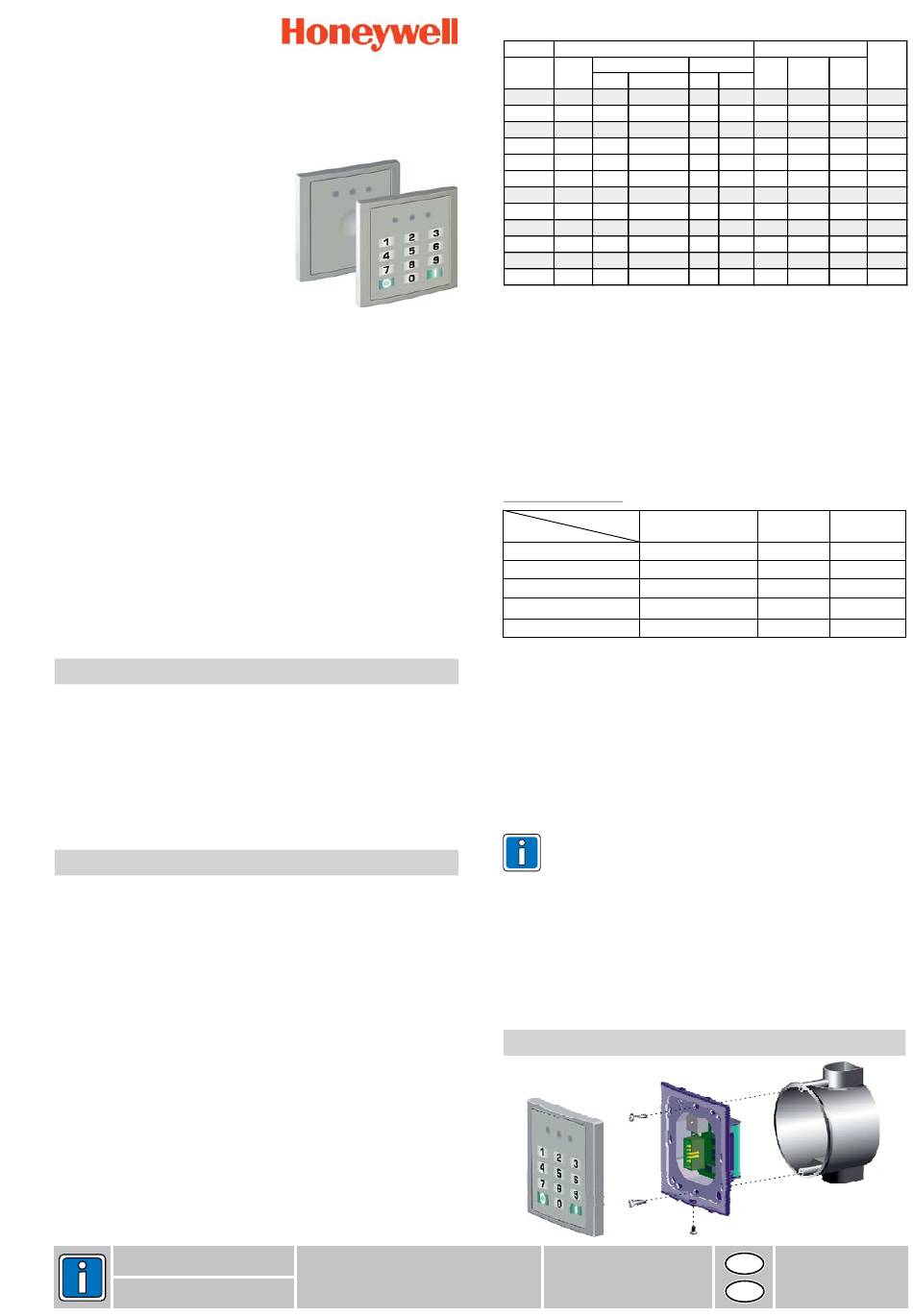

Montage- und Bedienungsanleitung
Leserserie Insertic
Art.-Nr. 027666.xx bis 027677.xx
Berührungsloser Leser zur Integration in
Standard-Schalterdosen
Inhalt
1. Pflegehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
4.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
5. DIP-Schalter Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
6. Klemmenbelegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
7.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
8. Einsatz und Bedienung an ZKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
9. Einsatz an EMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
10. EMA Bedienungsanleitung 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
an IK3 AWE BUS-2, ZK-TM BUS-2
11. EMA Bedienungsanleitung 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
an IK3 AWE BUS-2, ZK-TM BUS-2
12. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.

Pflegehinweise

Gerät bitte nicht mit scharfkantigen Gegenständen bedienen! Vorsicht mit Fingernä-
geln, Ringen etc. Zur Bedienung nur leicht berühren. Zum Reinigen keine ätzenden
oder Kunststoff zersetzende Flüssigkeiten wie Benzin, Terpentin, Nitro etc. verwen-
den.
Scharfe Reinigungsmittel können die Oberflächen beschädigen oder verfärben.
Keine Reinigungsmittel verwenden, die auf mechanischer Basis wirken, z. B. Scheu-
ermilch, Scheuerschwamm etc. Reinigung mit weichem, feuchtem Tuch. Nur klares
Wasser verwenden.
2.

Allgemeines

2.1
Anwendung
Dieser Leser ist geeignet zum Einbau in Standard-uP-Schalterdosen. Durch seine
flache Bauweise ragt er nur 11 mm aus der Wand.
Er kann zur allgemeinen Identifikation, für Zutrittskontrollanwendungen allgemein und
als ZK-Option der Zeitwirtschaft (mit ACS-2 plus Controllern) und ebenso auch für die
Einbruchmeldetechnik verwendet werden (Details siehe Kapitel 2.4 und 9.).
2.2
Leistungsmerkmale
• Extrem flache Bauweise
- passt auf jede Gerätedose in Unterputz oder Hohlwandausführung nach
DIN mit Geräteschraubenabstand 60 mm
• Geeignet für Außen- und Inneneinsatz
• Modularer Aufbau (generell zwei Module)
- Frontmodul mit integriertem Lesesystem, drei LED-Leuchtfelder
- Rückmodul mit integrierter Schnittstelle, DIP-Schalter, Piezo Summer
Anschlussklemmen mit Liftsystem
P30729-45-002-14
2017-06-28
bis V10.xx,
ab V11.xx
2.3
Leser-Varianten
Leser
Lesetechnologie
Art.-Nr.
proX1/2
mifare
classic DESFire EV1 prime adv ant
027666.x x
X
027667.x x
X
027668.x x
X
027669.x x
X
027670.x x
X
027671.x x
X
027672.x x
X
X
027673.x x
X
X
027674.x x
027675.x x
027676.x x
027677.x x
proX1/2
bei EMZ: proX1=IK2, proX2=IK3 (IK3 ohne Wechselcode)
mifare DESFire EV1 MB-Secure in Vorbereitung
Clock/Data
nicht für EMZ-Anwendungen, ACT und ACU
2.4
Einsatzmöglichkeiten
Zutrittskontrolle allgemein
- Bis zu 16 Leser an ACS-8, RS-485 über Kommunikationsmodul
- Bis zu 2 Leser an ACS-2 plus über Clock/Data Schnittstelle
Einbruchmeldetechnik (nur Leser mit RS-485-Schnittstelle)
- Bis zu 4 Leser an IK3 AWE BUS-2 und IK3 AWE konv.
- Bis zu 2 Leser an ZK-Türmodul BUS-2
Zeitwirtschaft (Option Zutrittskontrolle und ACS-2 plus Controller)
Allgemeine Benutzeridentifikation
Systemvoraussetzungen:
Leser:
proX, mifare classic
Anschluss an:
LEGIC prime
ACS-8
ab V01.xx
ACS-2 plus (nur Cock/Data)
ab V01.xx
IK3-AWE BUS-2
ab V06.xx
IK3-AWE konv.
ab V03.xx
ZK-Türmodul BUS-2
ab V10.xx
2.5
mifare DESFire EV1-Leser
Um das Verschlüsselungsverfahren AES nutzen zu können, werden mifare DESFire EV1
Datenträger benötigt. Weitere Informationen entnehmen Sie bitte unserem aktuellen
Katalog.
Die bisherigen mifare Classic Datenträger können nur dann parallel zu den EV1
Datenträgern verwendet werden, wenn das Verschlüsselungsverfahren AES
genutzt wird!
mifare DESFire EV1 Datenträger
müssen
und initialisiert
werden. Dazu wird der USB Desktop-Reader mifare Classic &
DESFire (Art.-Nr. 026487) benötigt. Die Vorgehensweise ist in der Anleitung des
Lesegeräts beschrieben.
Für die Anwendung des Verschlüsselungsverfahrens bei mifare DESFire
EV1 wird auch
bei Einbruchmeldeanlagen IQ SystemControl oder IQ
MultiAccess benötigt
.
2.6
Richtige Anwendung von Datenträgern
Um eine mögliche Beeinflussung mehrerer Datenträger beim Lesevorgang zu
verhindern, ist darauf zu achten, dass der gewünschte Datenträger separat ins
Lesefeld gehalten wird. Bei Verwendung verschiedener Transponder im selben
Frequenzbereich (125 kHz und 13,56 MHz) kann es bei unzureichendem Abstand
der Transponder voneinander zu Lesefehlern kommen.
Es besteht
kein Sicherheitsrisiko
mehrere Transponder im Lesebereich befinden.
3.

Aufbau

Rückmodul
Frontmodul
Schnittstelle
LEGIC
Clock/
Wiegand RS-485
Data
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
LEGIC
mifare
advant
DESFire EV1
ab V10.xx
ab V10.xx
---
---
ab V11.xx
ab V12.xx
ab V04.xx
---
ab V11.xx
ab V12.xx
vor der ersten Verwendung formatiert
, nur die Lesung wird verhindert, wenn sich
DIN uP-Dose
D
Änderungen
vorbehalten
GB
Tastatur
X
X
X
X
X
X
nicht
