01401
Alimentatore con uscita 29 V d.c. 1280 mA, alimen-
tazione 120-230 V~ 50-60 Hz, con bobina di disac-
coppiamento, installazione su guida DIN (60715
TH35) occupa 8 moduli.
Alimentatore con bobina di disaccoppiamento. In ogni linea
possono essere installati un massimo di 2 alimentatori.
CARATTERISTICHE.
• Alimentazione: 120-230 V~ 50-60 Hz
• Consumo:
- 120 V: 700 mA
- 230 V: 450 mA
• Potenza dissipata: 9 W
• Tensione di uscita BUS: 29 V d.c. (SELV) con bobina di disac-
coppiamento
• Tensione di uscita AUX: 29 V d.c. (SELV)
• Corrente max totale in uscita: 1280 mA (I
• Temperatura di funzionamento: -5 °C - +45 °C (da interno)
• 8 moduli da 17,5 mm; installazione su centralini dotati di
guida DIN (60715 TH35)
• Simbolo per la CLASSE II
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato
con l'osservanza delle disposizioni regolanti l'installazione del
materiale elettrico in vigore nel paese dove i prodotti sono instal-
lati. Garantire delle distanze minime attorno all'apparecchio in
modo che vi sia una sufficiente ventilazione. L'apparecchio non
deve essere sottoposto a stillicidio o a spruzzi d'acqua.
ATTENZIONE: Per evitare di ferirsi , l'apparecchio deve essere
assicurato alla parete secondo quanto indicato nelle istruzioni
di installazione. A monte dell'alimentatore, deve essere instal-
lato un interruttore di tipo bipolare facilmente accessibile con
separazione tra i contatti di almeno 3 mm.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norme EN 60065, EN 61000-6-3,
EN 50130-4, EN 50491.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatu-
ra o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli
altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchia-
tura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa
alla gestione autonoma, è possibile consegnare gratuitamente
l'apparecchiatura che si desidera smaltire al distributore, al
momento dell'acquisto di una nuova apparecchiatura di tipo
equivalente. Presso i distributori di prodotti elettronici con su-
perficie di vendita di almeno 400 m è inoltre possibile conse-
2
gnare gratuitamente, senza obbligo di acquisto, i prodotti elet-
tronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata
raccolta differenziata per l'avvio successivo dell'apparecchia-
tura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili
effetti negativi sull'ambiente e sulla salute e favorisce il reimpie-
go e/o riciclo dei materiali di cui è composta l'apparecchiatura.

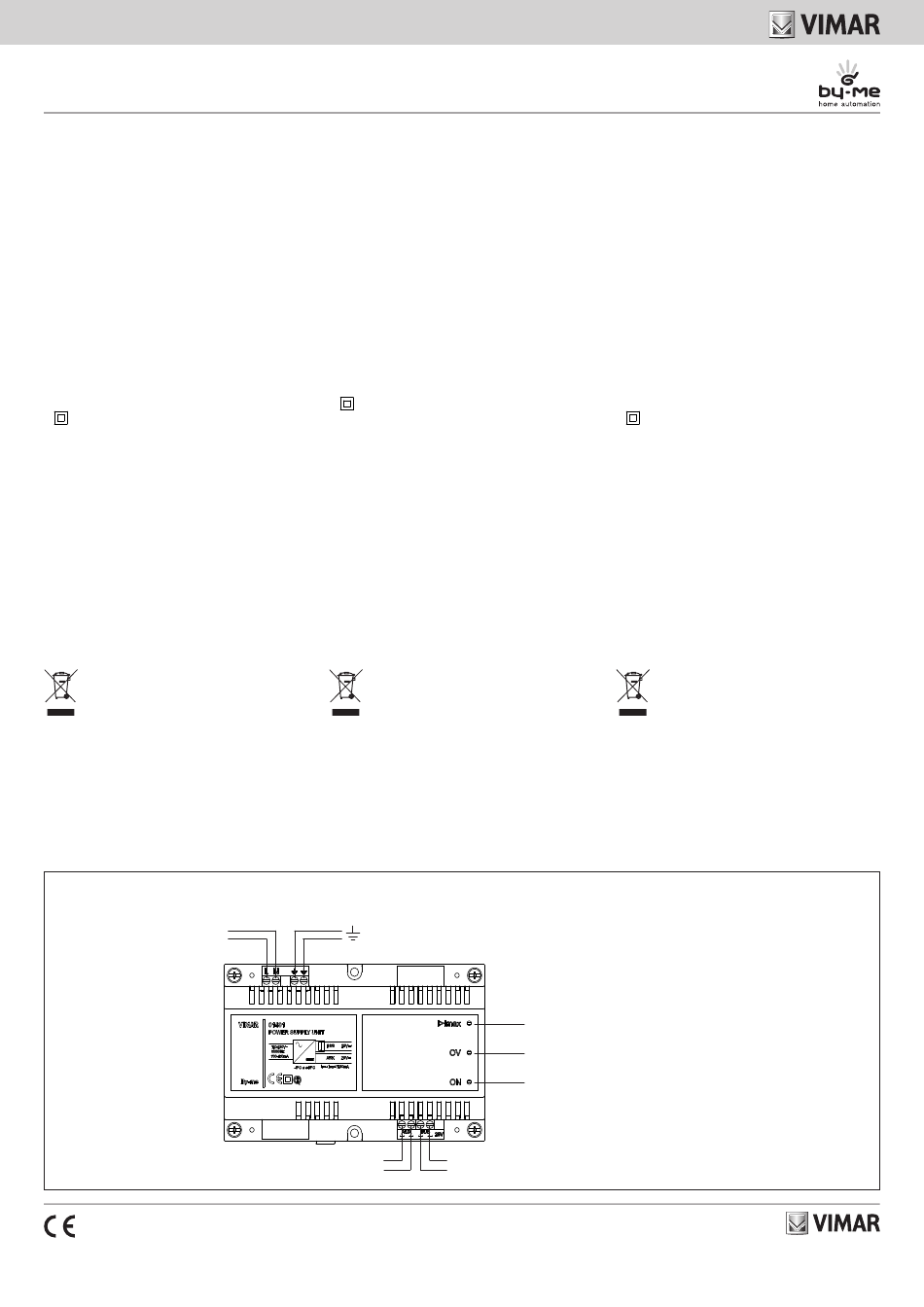

VISTA FRONTALE E COLLEGAMENTI - FRONT VIEW AND CONNECTIONS - VUE FRONTALE ET CONNEXIONS.
120-230 V~
49400589B0 04 1803
Power unit with output 29 V d.c. 1280 mA, power
supply 120-230 V~ 50-60 Hz, with decoupling coil,
installation on DIN rails (60715 TH35), occupies 8
modules.
Power unit with decoupling coil.
At most 2 power units can be installed on each line.
CHARACTERISTICS.
• Power: 120-230 V~ 50-60 Hz
• Consumption:
- 120 V: 700 mA
- 230 V: 450 mA
• Dissipated power: 9 W
• BUS output voltage: 29 V d.c. (SELV) with decoupling coil
• AUX output voltage: 29 V d.c. (SELV)
• Total max output current: 1280 mA (I
+ I ) • Operating temperature: -5 °C - +45 °C (from inside)
BUS AUX
• 8 modules size 17.5 mm; installation on consumer units with
DIN rails (60715 TH35)
• Class II symbol
INSTALLATION RULES.
Installation should be carried out by qualified personnel in
compliance with the current regulations regarding the installa-
tion of electrical equipment in the country where the products
are installed.
Ensure clearance around the appliance so there is sufficient
ventilation. There must be no dripping or splashes of water on
the appliance.
WARNING: To prevent injury, the appliance must be secured to
the wall as described in the installation instructions.
Above the power supply there must be a bipolar circuit breaker
that is easily accessible with a contact gap of at least 3 mm.
CONFORMITY.
LV directive. EMC directive.
Standards EN 60065, EN 61000-6-3, EN 50130-4, EN 50491.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or
packaging, this means the product must not be included with
other general waste at the end of its working life. The user
must take the worn product to a sorted waste center, or return
it to the retailer when purchasing a new one. Products for di-
sposal can be consigned free of charge (without any new pur-
chase obligation) to retailers with a sales area of at least 400
m 2 , if they measure less than 25 cm. An efficient sorted waste
collection for the environmentally friendly disposal of the used
device, or its subsequent recycling, helps avoid the potential
negative effects on the environment and people's health, and
encourages the re-use and/or recycling of the construction
materials.
29 V AUX
Alimentateur avec sortie 29 V c.c. 1280 mA, ali-
mentation 120-230 V~ 50-60 Hz, avec bobine de
découplage, installation sur rail DIN (60715 TH35),
occupe 8 modules.
Alimentateur avec bobine de découplage.
Dans chaque ligne, 2 alimentateurs maximum peuvent être
installés.
CARACTÉRISTIQUES.
• Alimentation: 120-230 V~ 50-60 Hz
• Consommation:
- 120 V: 700 mA
- 230 V: 450 mA
• Puissance dissipée: 9 W
• Tension de sortie BUS: 29 V avec bobine de découplage
+ I ) • Tension de sortie AUX: 29 V c.c.
BUS AUX
• Courant maxi. total en sortie: 1280 mA (I
• Température de fonctionnement: -5 °C - +45 °C (d'intérieur)
• 8 modules de 17,5 mm; installation sur coffrets avec rail DIN
(60715 TH35)
•
RÈGLES D'INSTALLATION.
L'installation doit être confiée à des personnel qualifiés et
exécutée conformément aux dispositions qui régissent l'instal-
lation du matériel électrique en vigueur dans le pays concerné.
Garantir des distances minimums autour de l'appareil pour
obtenir une ventilation suffisante. L'appareil ne doit pas être
soumis à un suintement ou des éclabous sures d'eau.
ATTENTION: Pour éviter toute blessure, l'appareil doit être
assuré au mur selon les instructions d'installation.
En amont de l'alimentateur, installer un interrupteur de type
bipolaire facilement accessible avec séparation des contact
d'au moins 3 mm.
CONFORMITÉ AUX NORMES.
Directive BT. Directive EMC. Normes EN 60065, EN 61000-6-3,
EN 50130-4, EN 50491.
Sovraccarico - Overload - Surcharge
Sovratensione in uscita - Output overvoltage
Surtension en sortie
Tensione di rete - Mains voltage - Tension de réseau
29 V BUS
+ I
BUS
Symbole classe II
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l'appareil
ou l'emballage, indique que le produit en fin de vie doit être
collecté séparément des autres déchets. Au terme de la durée
de vie du produit, l'utilisateur devra se charger de le remettre
à un centre de collecte séparée ou bien au revendeur lors de
l'achat d'un nouveau produit. Il est possible de remettre gra-
tuitement, sans obligation d'achat, les produits à éliminer de
dimensions inférieures à 25 cm aux revendeurs dont la sur-
face de vente est d'au moins 400 m 2 . La collecte séparée
appropriée pour l'envoi successif de l'appareil en fin de vie
au recyclage, au traitement et à l'élimination dans le respect
de l'environnement contribue à éviter les effets négatifs sur
l'environnement et sur la santé et favorise le réemploi et/ou le
recyclage des matériaux dont l'appareil est composé.
