Vimar 01877.120 Handbuch

01877.120
alimentatore elettronico 120 v~ 60 Hz multitensione per lampade a led RgB
dimmerabili 12-24 v , regolabile con dispositivi By-me. Uscita selv.
CaRatteRistiCHe
• Adatto per moduli/strisce LED RGB SELV: 12-24 V
• Tensione nominale di alimentazione rete: 120 V~ 60 Hz
• Tensione nominale di alimentazione BUS: 29 V
• Assorbimento a 120 V~:
- 220 mA (uscita 12 V 20 W)
- 255 mA (uscita 24 V 24 W)
• Assorbimento dal BUS 29 V: 10 mA
• Fusibile ad alto potere di interruzione 1 A incorporato
• Morsetti:
- 2 per alimentazione rete (L fase, N neutro)
- 4 per uscita modulo led (+, R-, G-, B-)
- 2 per bus TP (+,-)
• Funzioni realizzabili:
- accensione, spegnimento e regolazione
- cambio colore assoluto
- attuazione/memorizzazione scenario
- funzionamento FADING SHOW
- funzionamento "rampa"
- ritardo di disattivazione e funzionalità di "preavviso"
- regolazione tonalità/saturazione/luminosità
• Temperatura di funzionamento: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Ponticelli per selezionare la tensione di uscita
• Tensione nominale di uscita: 12-24V
• Corrente di uscita massima complessiva:
- 1,7 A a 12 V
- 1 A a 24 V
• Massimo carico complessivo:
- 20 W (uscita 12 V )
- 24 W (uscita 24 V )
• PFC attivo:
- Power factor = 0.98 (12 V , 20 W)
- Power factor = 0.98 (24 V , 24 W)
• Potenza massima dissipata: 6 W a 12 – 24 V
• Rendimento η a 120 V~:
- 80% (12 V , 20 W)
- 84% (24 V , 24 W)
• Consumo in standby: < 0.5 W
• Max numero di Alimentatori
- con interruttore magnetotermico C10: max 7
- con Interruttore magnetotermico C16: max 12
• Alimentatore IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms
• Alimentatore regolabile con dispositivi By-me
• Lunghezza del cavo per i moduli led: 10 m con cavi sezione 1,5 mm
• Fornito di coprimorsetti e serracavi
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm – 1,5 mm (cavi rigidi); 0,75 mm
2 2
- Secondario (terminali LED RGB): 0,5 mm
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm
- Secondario: min 4 mm- max 8 mm
• Fissaggio dell'alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell'involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm
ConfigURazione.
PeR le oPeRazioni di installazione e ConfigURazione, vedeRe il manUale
istRUzioni del sistema By-me allegato alla CentRale di ContRollo.
• Blocchi funzionali: 1; il blocco può appartenere al massimo a 4 gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, quando la
centrale richiede di premere il pulsante dei dispositivi (si consiglia di configurare il dispositivo a
carico spento):
- premere il pulsante CONF, si accende il led rosso;
- a led rosso acceso, la centrale configura il blocco funzionale; al termine dell'operazione il
led rosso si spegne.
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
± 10%
2
– 1 mm (cavi flessibili)
2 2
2 – 1,5 mm 2 (cavi rigidi); 0,5 mm 2 – 1 mm 2 (cavi flessibili)
Collegamenti
Esempio di collegamento al bus By-me.
L
N
L
N
+
Bus
-

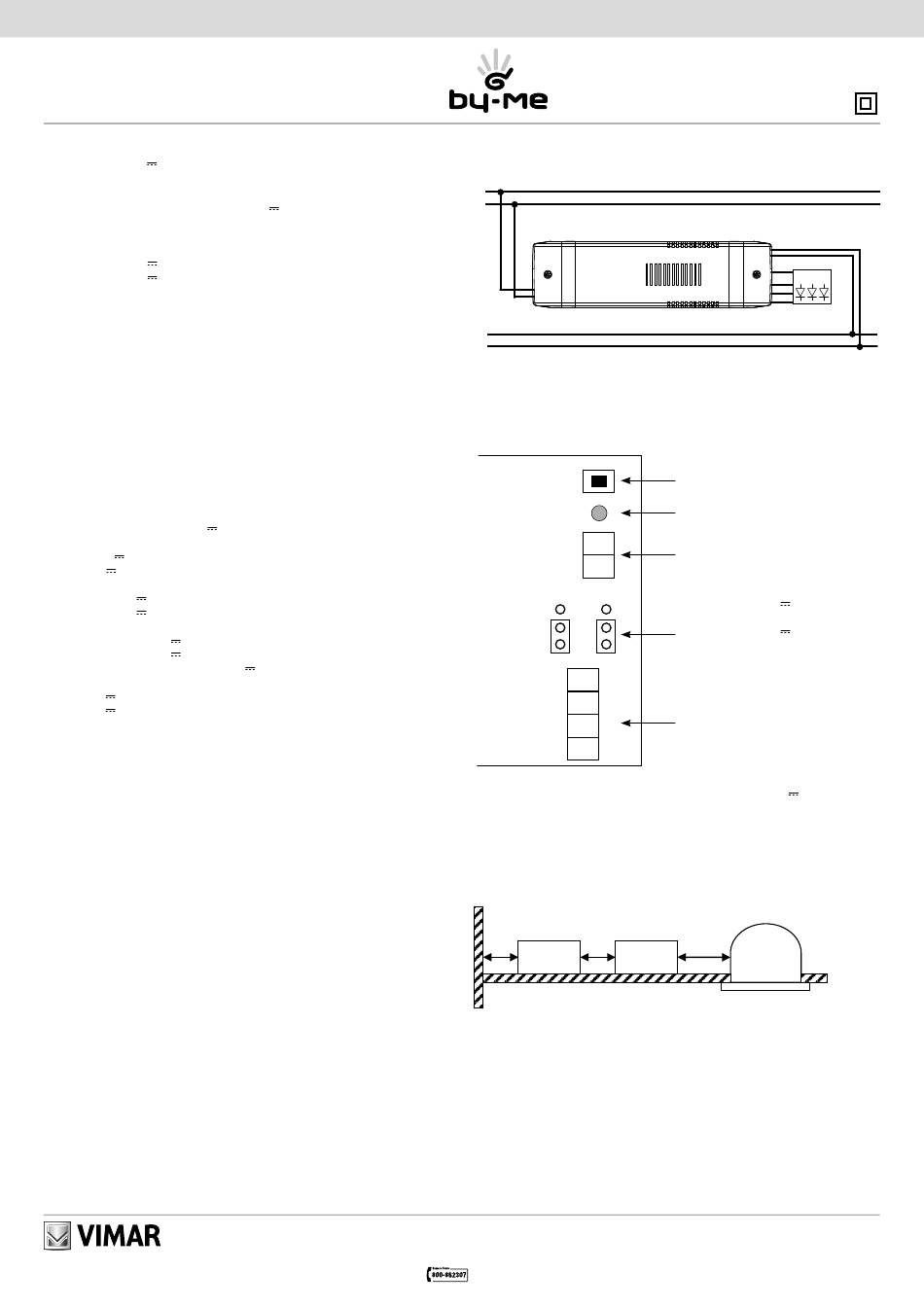

Fig. 1. Schema collegamenti alimentatore 01877.120
Prima di collegare l'alimentatore alla rete di alimentazione 120 V~, selezionare la tensione nomina-
le di uscita 12-24 V mediante i jumper collocati sul lato secondario e collegare il modulo/striscia
LED RGB (Fig. 2).
-
+
24 V
12 V
+
R-
G-
B-
Fig. 2. Posizione dei jumper per selezionare la tensione di uscita a 12 V
Regole di installazione
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati. Garantire delle distanze
minime attorno all'apparecchio in modo che vi sia una sufficiente ventilazione.
L'apparecchio non deve essere sottoposto a stillicidio o a spruzzi d'acqua.
01874
Ta: 45°C max
01875
A A
01877.120 01877.120
A ≥ 25 mm; B ≥ 100 mm
Fig. 3. Distanze minime tra l'alimentatore 01877.120 e le lampade e/o pareti esterne.
Per tutti i dettagli sulle possibili architetture di installazione si veda si-schemi installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice
articolo.
ConfoRmità noRmativa
Direttiva BT.
Norme EN 61347-2-13, EN 62384.
01877.120
-
+
+
R G B
R-
G-
B-
modulo led RgB
striscia led RgB
Pulsante di configurazione
LED di configurazione
Morsetti bus TP
Per impostare a 12 V la tensione nominale
di uscita, posizionare i jumper come da figura.
Per impostare a 24 V la tensione nominale
di uscita, posizionare i jumper verso l'alto in
corrispondenza della dicitura 24 V.
Morsetti di uscita modulo/striscia LED RGB
.
modulo
led RgB
B
striscia
led RgB
49400526A0 01 1309
VIMAR - Marostica - Italy
