01876
alimentatore elettronico 230 v~ 50 Hz multitensione per lampade a led RgB
regolabili 12-24 v con regolatore RgB, regolatore fading-sHoW e con
apparecchio di comando a due pulsanti basculanti e attuatore per regolatori
slave. Uscita selv.
CaRatteRistiCHe
• Tensione nominale di uscita: 12-24 V
• Adatto per lampade (ad esempio art. 02663) /strisce LED RGB SELV: 12-24 V
• Tensione di alimentazione: 230 V~ 50 Hz
• Assorbimento a 230 V~:
-125 mA (uscita 12 V 20 W)
-145 mA (uscita 24 V 24 W)
• Fusibile ad alto potere di interruzione 1 A incorporato
• Morsetti:
- 2 per alimentazione (L fase, N neutro)
- 1 per regolazione e colore (S)
- 4 per uscita modulo led (+, R-,G-,B-)
• Temperatura di funzionamento: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Ponticelli per selezionare la tensione di uscita
• Corrente di uscita massima complessiva:
- 1,7 A a 12 V
- 1 A a 24 V
• massimo carico complessivo:
- 20 W (uscita 12 V )
- 24 W (uscita 24 V )
• PfC attivo:
- Power factor = 0.92 (12 V , 20 W)
- Power factor = 0.90 (24 V , 24 W)
• Potenza massima dissipata: 6 W a 12 – 24 V
• Rendimento η a 230 V~:
- 77% (12 V , 20 W)
- 82% (24 V , 24 W)
• Consumo in standby: < 0.5 W
• Max numero di Alimentatori
- con interruttore magnetotermico C10: max 7
- con Interruttore magnetotermico C16: max 12
• Alimentatore IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms;
• Alimentatore regolabile con:
- regolatore RGB Vimar (art. 20138, 19138, 14138)
- regolatore fading-show Vimar (art. 20139, 19139, 14139)
- apparecchio di comando a due pulsanti basculanti e attuatore per regolatori SLAVE (art.
20529, 19529, 14529)
• Max 10 alimentatori collegabili ad un unico regolatore RGB o FADING SHOW o apparecchio di
comando a due pulsanti basculanti e attuatore per regolatori SLAVE
• Lunghezza del cavo dal regolatore RGB o FADING SHOW o apparecchio di comando a due pul-
santi basculanti e attuatore per regolatori SLAVE: max 100 m
• Lunghezza del cavo per i moduli led: 10 m con cavi sezione 1,5 mm
• Fornito di coprimorsetti e serracavi
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm 2 – 1,5 mm 2 (cavi rigidi); 0,75 mm
- Secondario (terminali LED RGB): 0,5 mm
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm
- Secondario: min 4 mm- max 8 mm
• Fissaggio dell'alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell'involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm
Collegamenti
Il collegamento del regolatore deve avvenire in associazione ad un portafusibile con fusibile
ad alto potere di interruzione tipo F2,5AH250V come risulta dagli schemi.
• Il regolatore RGB ed il regolatore fading-show possono controllare lo stesso alimentatore
01876. I due regolatori in questo caso sono mutuamente esclusivi: un regolatore comanda
l'alimentatore solo quando l'altro è in OFF e viceversa.
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
± 10%
2
2 – 1 mm 2 (cavi flessibili)
– 1,5 mm (cavi rigidi); 0,5 mm – 1 mm (cavi flessibili)
2 2 2 2

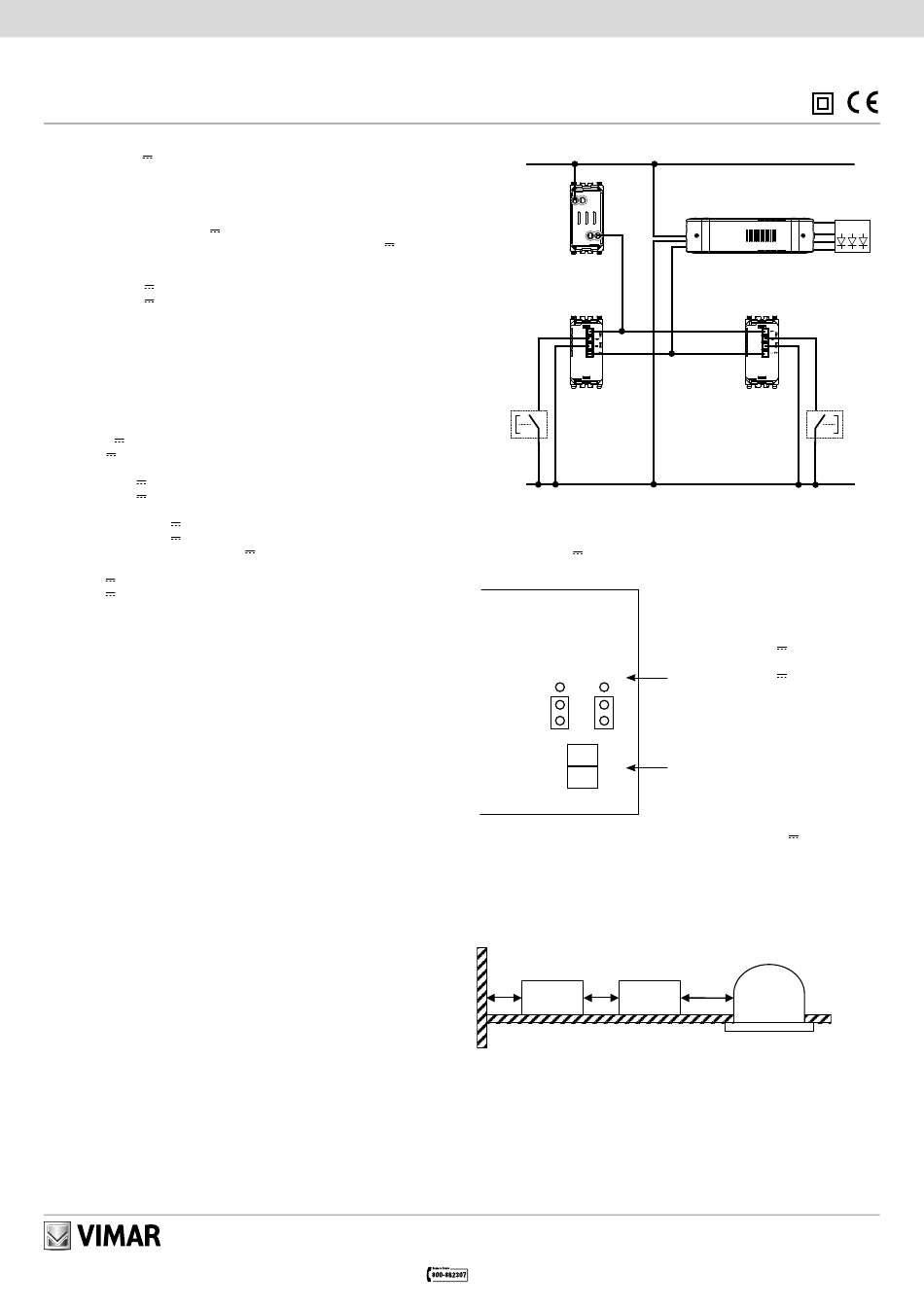

Esempio di collegamento con regolatore RGB e regolatore fading-show.
L
20416
19416
14416
N
P
N
S
20138
19138
14138
20008
19008
14008
N
Fig. 1. Schema collegamenti alimentatore 01876 con regolatori RGB e FADING SHOW.
Prima di collegare l'alimentatore alla rete di alimentazione 230 V~, selezionare la tensione nomi-
nale di uscita 12-24 V mediante i jumper collocati sul lato secondario e collegare il modulo/
striscia LED RGB (Fig. 2).
24 V
12 V
+
-
Fig. 2. Posizione dei jumper per selezionare la tensione di uscita a 24 V
Regole di installazione
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati. Garantire delle distanze
minime attorno all'apparecchio in modo che vi sia una sufficiente ventilazione.
L'apparecchio non deve essere sottoposto a stillicidio o a spruzzi d'acqua.
01874
Ta: 45°C max
01875
A A
01876 01876
A ≥ 25 mm; B ≥ 100 mm
Fig. 3. Distanze minime tra l'alimentatore 01876 e le lampade e/o pareti esterne.
Per tutti i dettagli sulle possibili architetture di installazione si veda si-schemi
installativi presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispon-
denza del codice articolo.
ConfoRmità noRmativa
Direttiva BT.
Direttiva EMC.
Norme EN 61347-2-13, EN 62384, EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
01876
+
L
R-
L
G-
N
S B-
S
modulo led RgB
striscia led RgB
P
N
S
20139
19139
14139
Per impostare a 24 V la tensione nominale
di uscita, posizionare i jumper come da figura.
Per impostare a 12 V la tensione nominale
di uscita, posizionare i jumper verso il basso in
corrispondenza della dicitura 12 V.
Morsetti di uscita modulo/striscia LED RGB
.
modulo
led RgB
B
striscia
led RgB
49400523A0 02 1311
VIMAR - Marostica - Italy
R G B
20008
19008
14008
