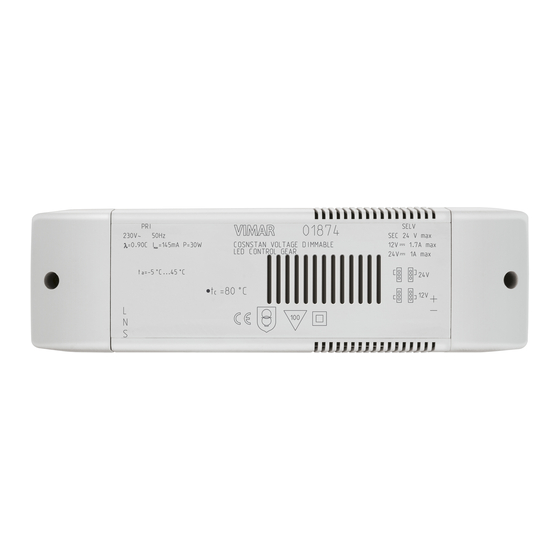

Alimentatore elettronico 230 V~ 50 Hz con uscita multitensione per lampade
a LED dimmerabili 12-24 V , dimmerabile con regolatori MASTER universali.
Uscita SELV.
CARATTERISTICHE
• Tensione nominale di uscita: 12-24 V
• Adatto per moduli/striscie LED SELV: 12-24 V
• Tensione di alimentazione: 230 V~ 50 Hz
• Assorbimento a 230 V~: 125 mA (12 V
• Morsetti:
- 2 per alimentazione (L fase, N neutro)
- 1 per sincronismo (S)
- 2 per uscita modulo led (+, -)
• Fusibile 1 A incorporato ad alta capacità di rottura
• Ponticelli per selezionare la tensione di uscita
• Corrente di uscita massima: 1,7 A a 12 V
• Massimo carico: 20 W (uscita 12 V
• PFC attivo:
- Power factor = 0,92 (12 V 20 W)
- Power factor = 0,90 (24 V 24 W)
• Potenza massima dissipata: 6 W a 12 – 24 V
• Rendimento η: 77% (12 V 20 W), 82% (24 V
• Consumo in standby: < 0.5 W
• Temperatura di funzionamento ta: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Max numero di Alimentatori:
- con interruttore magnetotermico C10: max 7;
- con Interruttore magnetotermico C16: max 12.
• Alimentatore IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms
• Alimentatore regolabile:
- con regolatore master universale Vimar configurato con taglio di fase LE (art.
20135/19135/16559/14135, art. 20136/19136/16603/14136). Comando ON/OFF e rego-
lazione della luminosità da 0 a 100% (consultare i fogli di istruzione dei regolatori master 1M
universale basculante e rotativo con pulsante incorporato). Non collegare con tradizionale
regolatore a taglio di fase
- con interruttore on/off tra fase e sincronismo. Comando ON/OFF ad intensità 100% del
modulo/striscia LED
• Max 10 alimentatori collegabili ad un unico regolatore master
• Lunghezza del cavo dal regolatore master/interruttore all'ultimo alimentatore: max 100 m
• Lunghezza del cavo per i moduli led: 10 m con cavi sezione 1,5 mm
• Fornito di coprimorsetti e serracavi
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm 2 – 1,5 mm 2 (cavi rigidi); 0,75 mm
- Secondario (terminali LED): 0,5 mm – 1,5 mm
2
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm;
- Secondario: min 4 mm- max 8 mm.
• Fissaggio dell'alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell'involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm

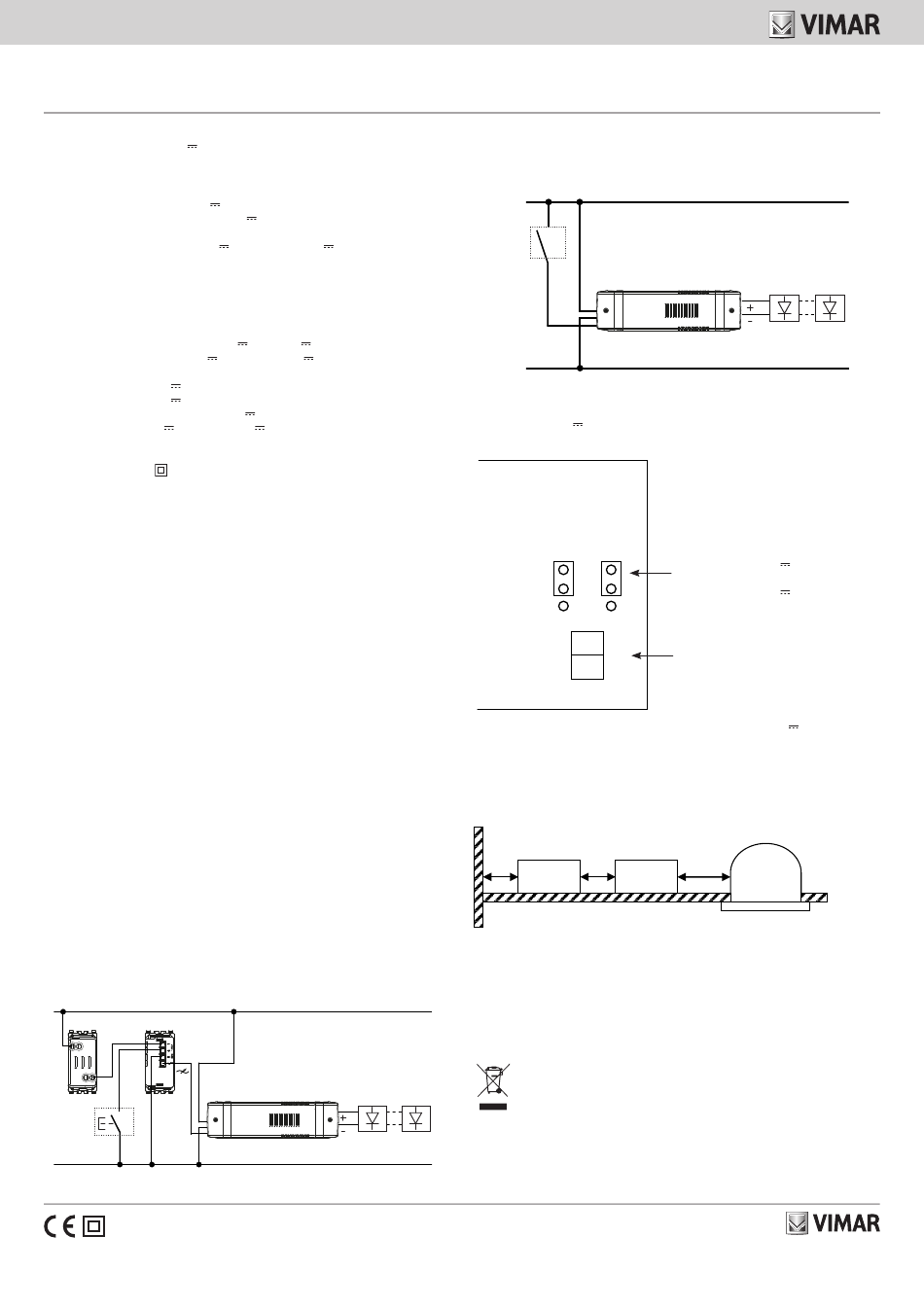

COLLEGAMENTI
L'installazione tipica dell'alimentatore prevede l'utilizzo del regolatore master universale
stand-alone Vimar nella configurazione descritta in Fig. 1.
I regolatori master stand-alone Vimar utilizzabili per il controllo dell'alimentatore 01874 sono:
• Regolatore master 1M basculante universale: art. 20135-19135-16559-14135;
• Regolatore master 1M rotativo universale + pulsante: art. 20136-19136-16603-14136;
• Il collegamento deve avvenire in associazione ad un portafusibile rapido ad alto potere di inter-
ruzione tipo F2.5AH 250V.
L
20135-20136
19135-19136
L
16559-16603
14135-14136
P
20416
19416
16460
14416
L
N
20008
19008
L
16080 N
S
S
14008
N
N
Fig. 1. Schema collegamenti alimentatore 01874 con regolatore master universale.
49400521A0 05 1806
± 10%
20 W) ,145 mA (24 V 24 W)
, 1 A a 24 V
) 24 W (uscita 24 V )
24 W)
2
2 – 1 mm 2 (cavi flessibili)
(cavi rigidi); 0,5 mm – 1 mm (cavi flessibili)
2 2 2
Moduli LED/Strisce LED
01874
Attenzione: I moduli LED devono essere connessi soltanto in parallelo
L'alimentatore elettronico dimmerabile può essere controllato anche tramite un interruttore col-
legato tra fase e sincronismo (Fig. 2). In questo caso sarà possibile eseguire solo l'ON/OFF alla
massima intensità del modulo LED collegato all'alimentatore.
L
Interruttore
L
L
N
S
S
N
N
Fig. 2. Schema collegamenti alimentatore 01874 con interruttore ON/OFF.
Prima di collegare l'alimentatore alla rete di alimentazione 230V~, selezionare la tensione nomi-
nale di uscita 12-24 V mediante i jumper collocati sul lato secondario e collegare il modulo/
striscia LED (Fig. 3).
24 V
12 V
+
-
Fig. 3. Posizione dei jumper per selezionare la tensione di uscita a 24 V
REGOLE DI INSTALLAZIONE
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Garantire delle distanze minime attorno all'apparecchio in modo che vi sia una sufficiente ventila-
zione. L'apparecchio non deve essere sottoposto a stillicidio o a spruzzi d'acqua.
01874
Ta: 45°C max
01875
A A
01874 01874
A ≥ 25 mm; B ≥ 100 mm
Fig. 4. Distanze minime tra l'alimentatore 01874 e le lampade e/o pareti esterne.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi pre-
sente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
CONFORMITÀ NORMATIVA
Direttiva BT. Direttiva EMC.
Norme EN 61347-2-13, EN 62384, EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile
consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento
dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elet-
tronici con superficie di vendita di almeno 400 m
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'ade-
guata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l'apparecchiatura.
Moduli LED/Strisce LED
01874
Per impostare a 24 V la tensione nominale
di uscita, posizionare i jumper come da figura.
Per impostare a 12 V la tensione nominale
di uscita, posizionare i jumper verso il basso in
corrispondenza della dicitura 12 V.
Morsetti di uscita modulo/striscia LED
.
Modulo LED/
B
Striscia LED
2 è inoltre possibile consegnare gratuitamente,
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
