14

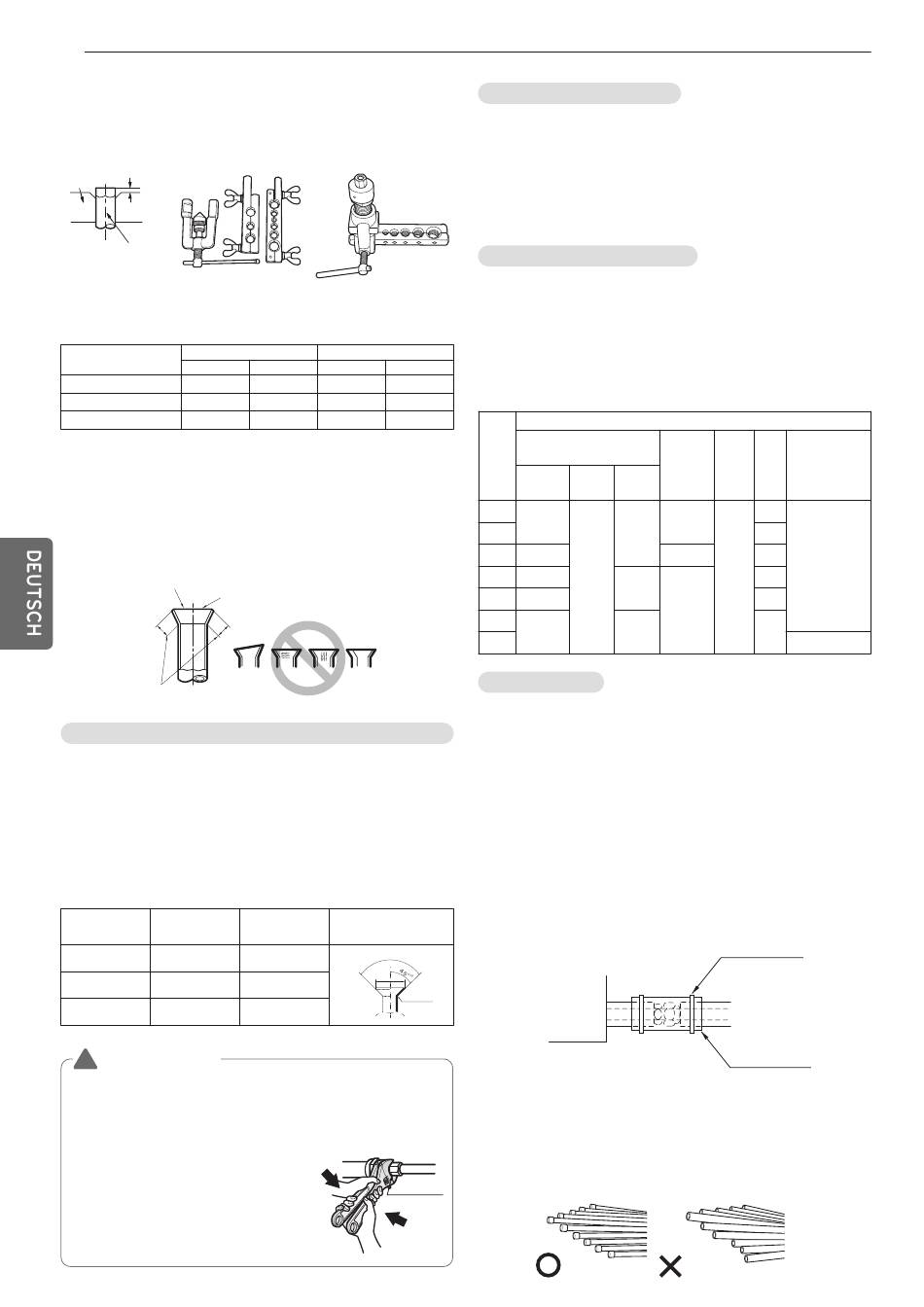

Entfernen der Grate
- Entfernen Sie alle Grate von der Schnittstelle der Rohrleitungen.
- Halten Sie das Ende der Kupfer-Rohrleitung beim Entfernen der Grate
nach unten, damit keine Grate in das Rohr fallen können.
<Flügelmutter Typ>
Schiene
"A"
Kupferrohr
Bördelung
- Bördelungen müssen wie folgt mit einem Bördelgerät vorgenommen werden.
Innengerät
[kW (Btu/Std.]
Gas
<5.6(19 100)
1/2"
<16.0(54 600)
5/8"
<22.4(76 400)
3/4"
Halten Sie das Kupferrohr fest in einer Form mit den in der unteren
Tabelle gezeigten Abmessungen fest.
Überprüfung
- Vergleichen Sie die Bördelung mit der folgenden Abbildung.
- Wenn die Bördelung offensichtlich beschädigt ist, schneiden Sie
diesen Teil ab und wiederholen Sie die Bördelung.
Rundum glatt
Das Innere glänzt ohne Kratzer
Rundum gleiche
Länge
Form der bördelung und drehmoment für schraubenmuttern
Vorsichtshinweise beim Anschluss der Rohrleitungen
- Entnehmen Sie die Abmessungen für die Bördelung aus der folgenden Tabelle.
- Verwenden Sie beim Festziehen der Schraubenmuttern Kälteöl an den
Innen- und Außenseiten der Bördelungen und drehen Sie die Rohre drei
bis vier Mal herum. (Verwenden Sie Esteröl oder synthetisches Öl.)
- Entnehmen Sie die jeweiligen Drehmomente aus der folgenden Tabelle. (Bei
Anwendung eines zu hohen Drehmoments können die Bördelungen Risse
bekommen.)
- Führen Sie nach Anschluss aller Rohrleitungen mit Hilfe von Stickstoff
eine Gasleckprüfung durch.
Drehmoment
Rohrdurchmesser
(N·m)
Ø 9.52
38±4
Ø 12.7
55±6
Ø 15.88
75±7
ACHTUNG
!
• Verwenden Sie für den Wartungsanschluss einen Füllschlauch.
• Prüfen Sie nach Festziehen der Schutzkappe, ob Kältemittellecks vorhanden sind.
• Verwenden Sie zum Lösen der Schraubenmuttern immer zwei
Schraubenschlüssel. Verwenden Sie zum Festziehen der Schraubenmuttern
beim Anschluss der Rohrleitungen immer einen
Schraubenschlüssel und einen
Drehmomentschlüssel.
• Bestreichen Sie die Bördelung (innen und
außen) zum Festziehen der Schraubenmutter
mit Öl für R410A (PVE) und ziehen Sie die
Mutter zunächst drei bis vier Umdrehungen
mit der Hand fest.
<Kupplungsart>
Rohr
" A "
Flüssigkeit
Gas
Flüssigkeit
1/4"
0.5~0.8
0~0.5
3/8"
0.8~1.0
0.5~0.8
3/8"
1.0~1.3
0.5~0.8
= Unsachgemäße Bördelung =
Schräg
Beschädigte
Rissig
Uneben
Oberfläche
Dicke
A(mm)
Form der Bördelung
90°
12.8-13.2
±2
A
16.2-16.6
R=0.4~0.8
19.3-19.7
Verbindung
Öffnen des Absperrventils
1
Nehmen Sie die Schutzkappe ab und drehen Sie das Ventil mit
einem Sechskantschlüssel entgegen dem Uhrzeigersinn.
2
Drehen Sie das Ventil, bis der Schaft stoppt.
Wenden Sie keine übermäßige Kraft auf das Absperrventil an. Da
es sich bei dem Ventil um kein Rücksitzventil handelt, könnte das
Ventilgehäuse brechen. Setzen Sie nur Spezialwerkzeuge ein.
3
Die Schutzkappe muss gut befestigt werden.
Schließen des Absperrventils
1
Nehmen Sie die Schutzkappe ab und drehen Sie das Ventil mit
einem Sechskantschlüssel im Uhrzeigersinn.
2
Drehen Sie das Ventil so weit, bis der Schaft die Dichtung des
Hauptgehäuses berührt.
3
Die Schutzkappe muss gut befestigt werden.
* Entnehmen Sie die jeweiligen Drehmomente aus der folgenden Tabelle
Drehmoment
Drehmoment N-m (im Uhrzeigersinn schließen)
Durch
Schaft
messer
(Ventilgehäuse)
Absper
rventil
geschlossen Eröffnet Sechskantschlü
ssel
Ø 6.35
6.0±0.6
Ø 9.52
4 mm
Ø 12.7
10.0±1.0
Ø 15.88 12.0±1.2
5.0±0.0
5 mm
Ø 19.05 14.0±1.4
Ø 22.2
30.0±3.0
8 mm
Ø 25.4
Wärmeisolation
1
Verwenden Sie die Wärmeisolation für die Kältemittelrohre. Diese
besitzen sehr gute wärmeisolierende Eigenschaften (über 120 °C).
2
Vorsichtshinweise in Standorten mit hoher Luftfeuchtigkeit:
Dieses Klimagerät wurde gemäß den "ISO bei Nebel" getestet und
es wurden keine Standardwerte ermittelt. Falls das Gerät jedoch
über einen längeren Zeitraum bei hoher Luftfeuchtig-keit betrieben
wird, (Taupunkttemperatur: über 23 °C) kann Wasser vom Gerät
heruntertropfen. Installieren Sie in diesem Fall wie folgt eine
zusätzliche Wärmeisolation:
- Benötigte Wärmeisolation... EPDM (Ethylen-Propylen-Terpolymer-
Kautschuk) – besitzt eine Hitzebeständigkeit bis über 120 °C
- In Umgebungen mit sehr hoher Luftfeuchtigkeit sollte die Dicke
der Isolierschicht mindestens 10 mm betragen.
Innengerät
Rohrleitungen und Lagerung
Die Rohrleitung sollte den angegebenen Durchmesser besitzen und
frei von Verunreinigungen sein. Beim Verstauen von Rohrleitungen
sollte darauf geachtet werden, dass Rohre nicht gebrochen, verformt
oder beschädigt werden. Rohrleitungen sollten an Orten ohne Staub
oder Feuchtigkeit verwahrt werden.
An das Gerät
Schutzkappe
Wartungs
Schraub
angeschlossene
(Ventilklappe)
anschluss
enmutter
Gasleitung
16±2
17.6±2.0
38±4
20.0±2.0
55±6
-
12.7±2
75±7
110±10
25.0±2.5
-
25±3
Befestigungsband
(Zubehör)
Kältemittelrohre
Wärmeisolierung
(Zubehör)
