AVENTICS | LP04 | R402001614–BDL–001–AC
4
2

Allgemeines

Das Ventilsystem LP04 ermöglichen den Anschluss
der Ventile an eine speicherprogrammierbare
Steuerung (SPS) unter Verwendung eines
Feldbussystems. Der Vorteil der seriellen
Ansteuerung liegt in der Einsparung der parallelen
Ausgangskarten in der SPS und der notwendigen
Verkabelung.
Spezielle Software in den Masterbaugruppen der
SPS ermöglicht die Ansteuerung des VS mit
Anweisungen, wie sie auch für parallele Ein-/
Ausgabebaugruppen verwendet werden.
3

Aufbau

Das Ventilsystem LP04 mit der Busanschaltung AS
Interface kann als System mit 2, 4, 6, oder 8
Ventilplätzen geliefert werden. Alle Ventile werden
über eine separate Versorgungsspannung (X1S)
versorgt. Als Option kann das System auch mit 4
(Ausf. 34) bzw. 8 Eingängen (Ausf. 33) ausgestattet
werden. Jeweils ein vierfach Eingangsmodul,
R402001810, kann an einer 8 poligen M12 Buchse
(X2I1 und X2I2) angeschlossen werden. An diese
Buchsen können Standart Eingangsverteiler von
diversen Herstellern angeschlossen werden.
Zur Zeit sind folgende VS Versionen lieferbar:
8 DI/8 DO mit AUX
4 DI/4 DO mit AUX
4 DO mit AUX
AUX (X1S)
Input X2I2
(Ausf. 33)
Input X2I1
(Ausf. 33, 34)
AS-i (X7A)
DIP-Schalter

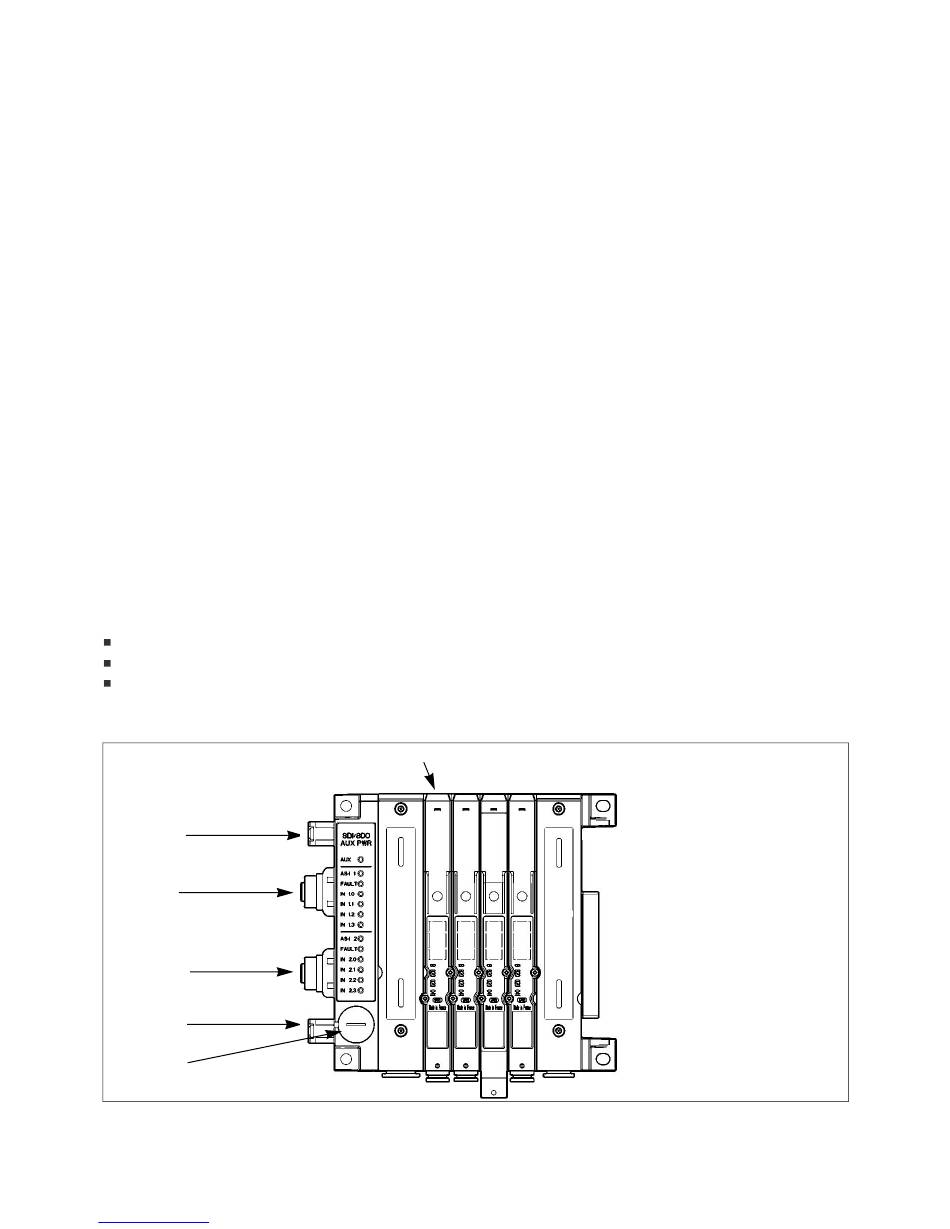

Abb. 1: Elemente des VS und Lage der Schalter LP04 AS-i.
Downloaded from www.Manualslib.com
Ventil 1
manuals search engine

AS-interface

Die VS LP04 mit der Busanschaltung AS-i sind
ausschließlich für den Betrieb als Slave an einem
Bussystem AS-i nach EN 50295 bestimmt. Als
Buskabel wird ein zweiadriges, gelbes AS-i
Profilkabel verwendet, das zugleich die
Stromversorgung der Logik und der
angeschlossenen Sensoren über-nimmt.
Die Stromaufnahme der Sensoren darf insgesamt
150 mA pro 8 pol. M12 Stecker nicht übersteigen.
Die busunabhängige Ventilspannungsversorgung
(AUX) für die Ventile geschieht über ein schwarzes
AS-i Profilkabel. Die Adressen (1 bis 31 für bis zu 31
Slaves oder Busteilnehmer) werden über das
Buskabel eingestellt und im VS gespeichert. Dazu
wird ein separates AS-i Adressiergerät verwendet.
Werksseitige Einstellung: Adresse 0.
Das LP04 AS-i VS belegen im AS-i Protokoll 2.1
immer die Adressen A und B.
Die Besonderheit des Bussystems 8 DI / 8 DO AUX
mit 8 Ein- und 8 Ausgängen ist, das dieses Modul mit
2 Adressen versehen wird. In dem VS sind zwei
voneinander unabhängige AS-i Schaltkreise
vorhanden. Dieses ist notwendig, da ein AS-i Slave
(Schaltkreis) maximal 4 Ein- und 4 Ausgänge
verarbeiten kann.
Das Vorhandensein der Bus sowie
Ventilstromversorgung wird über die grünen LEDs
"AS-i1", "AS-i2" bzw. "AUX" angezeigt. Ausfall des
Datenverkehrs über den AS-i Bus wird über die
Diagnose-LED "FAULT" angezeigt.
