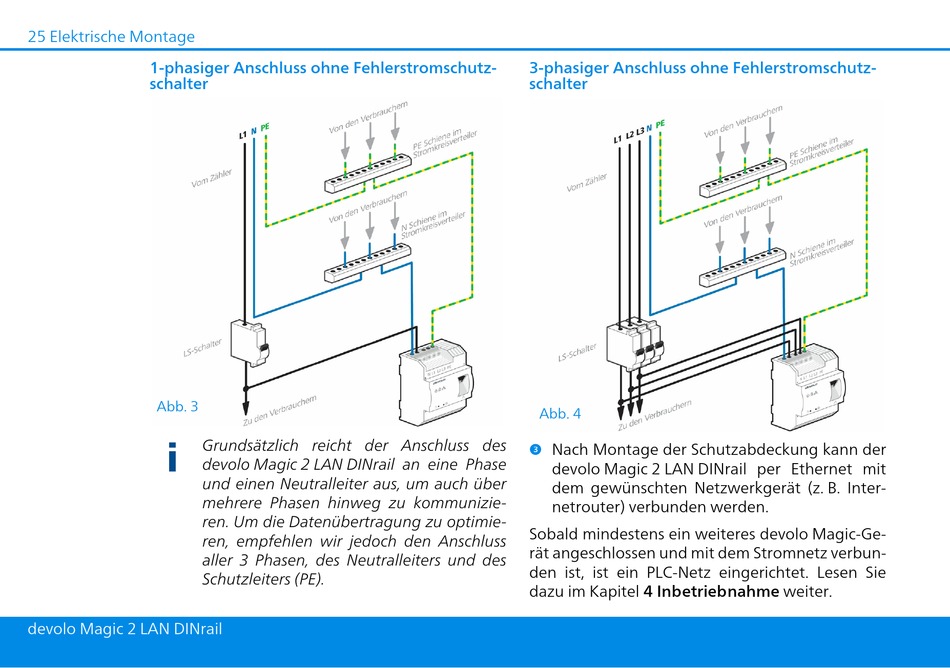

25 Elektrische Montage
1-phasiger Anschluss ohne Fehlerstromschutz-
schalter
Abb. 3
Grundsätzlich reicht der Anschluss des
devolo Magic 2 LAN DINrail an eine Phase
und einen Neutralleiter aus, um auch über
mehrere Phasen hinweg zu kommunizie-
ren. Um die Datenübertragung zu optimie-
ren, empfehlen wir jedoch den Anschluss
aller 3 Phasen, des Neutralleiters und des
Schutzleiters (PE).
devolo Magic 2 LAN DINrail
3-phasiger Anschluss ohne Fehlerstromschutz-
schalter
Abb. 4
3
Nach Montage der Schutzabdeckung kann der
devolo Magic 2 LAN DINrail per Ethernet mit
dem gewünschten Netzwerkgerät (z. B. Inter-
netrouter) verbunden werden.
Sobald mindestens ein weiteres devolo Magic-Ge-
rät angeschlossen und mit dem Stromnetz verbun-
den ist, ist ein PLC-Netz eingerichtet. Lesen Sie
dazu im Kapitel 4 Inbetriebnahme weiter.
