- Seite 1 Handbuch devolo M agic 2 LAN DINrail...
- Seite 2 Magic 2 LAN DINrail...
- Seite 3 Marken der devolo AG. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
-
Seite 4: Inhaltsverzeichnis
Magic-Adapter aus einem Netzwerk entfernen ........ - Seite 5 Allgemeine Garantiebedingungen ........... . . 41 devolo Magic 2 LAN DINrail...
-
Seite 6: Ein Wort Vorab
Magic verwandelt Ihr Zuhause im Handum- zur Umweltverträglichkeit des Produktes sowie drehen in ein Multimedia-Heim, das heute schon unsere Garantiebedingungen. für übermorgen bereit ist. Mit devolo Magic errei- chen Sie spürbar mehr Geschwindigkeit, eine hö- Beschreibung der Symbole here Stabilität und Reichweite und damit perfektes In diesem Abschnitt beschreiben wir kurz die Be- Internetvergnügen! - Seite 7 Installateurverzeichnis des Netzbe- Zusätzliche Informationen treibers eingetragenes Installati- Tipps zu Hintergründen und zur onsunternehmen erfolgen. Konfiguration Ihres Gerätes. Das Gerät darf nur in trockenen Kennzeichnet den abgeschlossen- und geschlossenen Räumen ver- en Handlungsverlauf wendet werden. devolo Magic 2 LAN DINrail...
-
Seite 8: Bestimmungsgemäßer Gebrauch
Magic 2 LAN DINrail Gebrauch bestimmungsgemäße Gebrauch devolo Magic 2 LAN DINrail ist die Verbindung von Verwenden Sie die devolo-Produkte, die devolo- Geräten im Installationsbereich (z. B. Internetzu- Software sowie das mitgelieferte Zubehör wie be- gangsgerät) mit dem hausinternen PLC-Netzwerk schrieben, um Schäden und Verletzungen zu ver-... -
Seite 9: Ce-Konformität
9 Ein Wort vorab 1.4 devolo im Internet Zubehör Verwenden Sie ausschließlich das mitgelieferte Weitergehende Informationen zu devolo Magic Zubehör. sowie zu all unseren Produkten finden Sie auch im Internet unter www.devolo.de. 1.3 CE-Konformität Hier können Sie Produktbeschreibungen und Do-... -
Seite 10: Einleitung
Techno- logie beeindruckend innovativ und deren Leistung 2.1 devolo Magic unschlagbar stark ist. Home is where devolo Magic is – devolo Magic Heute für die Technik von übermorgen bereit verwandelt Ihr Zuhause im Handumdrehen in ein sein Multimedia-Heim der Zukunft mit spürbar mehr... -
Seite 11: Der Devolo Magic-Adapter Stellt Sich Vor

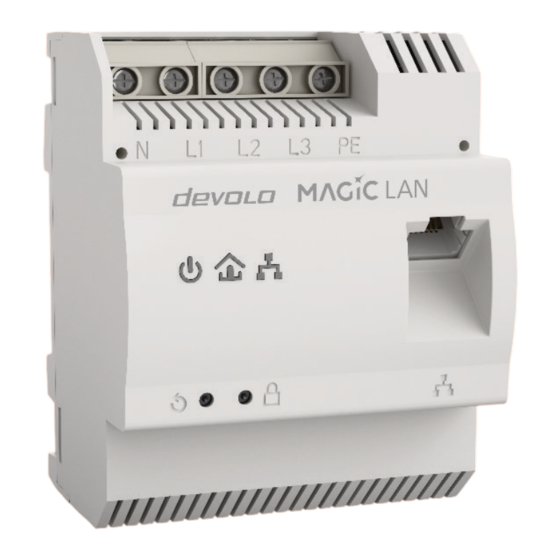

Sparsamkeit – Der integrierte Stromsparmo- dus senkt den Energieverbrauch automatisch stellt sich vor bei geringem Datenaufkommen. Der devolo Magic 2 LAN DINrail bringt die neue Generation der Powerline-Technologie auf G.hn- Basis in Ihren Schalt- bzw. Verteilerkasten. Der Adapter wird direkt auf die Hutschiene mon- tiert und ermöglicht damit die optimale Einspei-... - Seite 12 Einleitung 12 Leitungsanschlüsse Kontrollleuchten Reset- PLC-Taster Taster Ethernet Abb.2 devolo Magic 2 LAN DINrail...
-
Seite 13: Der Devolo Magic-Adapter Ist Ausgestattet Mit
Klemmen beträgt 0,18 mm² bis 6 mm². Power 2.3.2 Netzwerkanschluss Ethernet, Hier verbinden Sie den devolo Magic 2 LAN DINrail Die LED-Statusanzeige kann deaktiviert wer- über das mitgelieferte Netzwerkkabel (siehe den. Mehr Informationen dazu finden Sie im Abb. 2) mit dem Internetzugangsgerät. -
Seite 14: Kontrollleuchten Ablesen
Einleitung 14 2.3.3Kontrollleuchten ablesen Die integrierten Kontrollleuchten (LEDs) zeigen die Status des devolo Magic 2 LAN DINrail durch Blink- und Leuchtverhalten an. Power (Abb 2) Power- Blinkverhalten Bedeutung LED-Statusanzeige (Weboberfläche*) Weiße Leuchtet Gerät ist betriebsbereit nicht abschaltbar *Informationen zur Weboberfläche finden Sie im Kapitel 5 Konfiguration. - Seite 15 Leuchtet bis zu 2 Startvorgang nicht abschaltbar Sek. Rote Blinkt in Abstän- Zustand 1: nicht abschaltbar den von 0,5 Sek. Das Zurücksetzen des devolo Magic- (An/Aus) Adapters war erfolgreich. Der Reset- Taster wurde Sekunden lang gedrückt. Zustand 2: Der devolo Magic-Adapter befindet sich (wieder) im Auslieferungszustand.
- Seite 16 Die anderen Netzwerkteilnehmer befin- den sich im Standby-Modus und sind deshalb derzeit über das Stromnetz nicht erreichbar. Die PLC-LED der ande- ren devolo Magic-Adapter blinken in diesem Zustand nur kurz weiß auf. Zustand 2: Die Verbindung zu den anderen Netz- werkteilnehmern wurde unterbrochen.
- Seite 17 Abstän- Jemand hat die Funktion "Gerät identifi- den von 1 Sek. zieren“ auf der Weboberfläche bzw. in (An/Aus) der devolo Home Network App ausge- löst. Diese Funktion identifiziert den ge- suchten devolo Magic-Adapter. devolo Magic 2 LAN DINrail...
- Seite 18 10 Minuten in den Standby-Modus, wenn kein ein- 3.4 Montage. geschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle angeschlossen ist. Im diesem Modus ist der devolo Magic-Adapter über das Stromnetz nicht erreichbar. Sobald das an der Netzwerkschnittstelle angeschlossene Netzwerk- gerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr devolo Magic-Adapter auch wieder über das...
- Seite 19 Ethernet (Abb. 2) Ether- Blinkverhalten Bedeutung LED-Statusanzeige net-LED (Weboberfläche*) Weiße Leuchtet dauer- Verbindung zum Ethernet-Netz besteht nicht abschaltbar haft Weiße Blinkt Datenübertragung nicht abschaltbar Weiße Stand-by-Betrieb nicht abschaltbar *Informationen zur Weboberfläche finden Sie im Kapitel 5 Konfiguration. devolo Magic 2 LAN DINrail...
-
Seite 20: Plc-Taster
Bestehendes devolo Magic-Netzwerk um einen bzw. aus einem devolo Magic-Netzwerk entfer- weiteren devolo Magic-Adapter erweitern Um einen neuen devolo Magic 2 LAN DINrail in Ih- Um den devolo Magic-Adapter aus Ihrem Netz- rem bestehenden devolo Magic-Netzwerk einset- werk zu entfernen und dessen gesamte Konfigura- zen zu können, müssen Sie ihn zunächst mit Ihren... -
Seite 21: Elektrische Montage
3 Elektrische Montage 3.2 Systemvoraussetzungen In diesem Kapitel beschreiben wir die elektrische Unterstützte Betriebssysteme des devolo Montage des devolo Magic 2 LAN DINrail auf der Cockpit: Hutschiene im Stromverteilerkasten. ab Win 7 (32 bit/64 bit) ab Ubuntu 14.04 (32 bit/64 bit) 3.1 Lieferumfang... -
Seite 22: Wichtige Sicherheitsanweisungen
Das Gerät ist zur Montage auf der Hutschiene im Installationsbereich der Überspannungska- tegorie 3 oder niedriger vorgesehen. Das Gerät darf nicht geöffnet werden. Es befin- den sich keine durch den Anwender zu warten- den Teile im Inneren des Gerätes. devolo Magic 2 LAN DINrail... - Seite 23 Im Schadensfall wenden Sie sich an Ihren Kun- dendienst. Ein Schadensfall liegt vor, wenn das Gerät mit Flüssigkeit überschüttet wurde oder Gegenstände in das Gerät hin- ein geraten sind. wenn das Gerät Regen oder Wasser ausge- setzt war. devolo Magic 2 LAN DINrail...
-
Seite 24: Montage
Elektrische Montage 24 3.4 Montage PE-Anschluss: Der vorhandene Schutzleiter muss an die Klemme PE angeschlossen wer- Montieren Sie den devolo Magic 2 LAN DINrail den. sachgemäß auf die Hutschiene. Beachten Sie die Montageausrichtung des Gerätes, sodass die Stromzuführung von oben erfolgt. - Seite 25 Abb. 4 Grundsätzlich reicht der Anschluss des Nach Montage der Schutzabdeckung kann der devolo Magic 2 LAN DINrail an eine Phase devolo Magic 2 LAN DINrail per Ethernet mit und einen Neutralleiter aus, um auch über dem gewünschten Netzwerkgerät (z. B. Inter- mehrere Phasen hinweg zu kommunizie- netrouter) verbunden werden.
-
Seite 26: Inbetriebnahme
Der neue devolo Magic-Adapter befindet sich 4 Inbetriebnahme im Autopairing, daher muss kein Taster gedrückt werden. In den folgenden Abschnitten beschreiben wir, wie Sie den devolo Magic 2 LAN DINrail in ein beste- hendes devolo Magic-Netzwerk integrieren und Leuchten LEDs beiden stellen Ihnen die devolo-Software kurz vor. - Seite 27 Magic-Adapters kontrollieren und konfigurieren zu können. Das Smartphone bzw. Tablet verbindet sich dabei über WLAN mit dem devolo Magic-Adapter zuhause. Laden Sie die devolo Home Network App vom entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter. devolo Magic 2 LAN DINrail...
-
Seite 28: Devolo Magic-Adapter Aus Einem Netzwerk Entfernen
Inbetriebnahme 28 4.3 devolo Magic-Adapter aus einem Netzwerk entfernen Um einen devolo Magic-Adapter aus Ihrem Netz- werk zu entfernen und dessen gesamte Konfigura- tion erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Warten Sie, bis die PLC- LED weiß... -
Seite 29: Konfiguration
29 Konfiguration 5 Konfiguration Das Programm ermittelt dann die aktuelle IP- Adresse und startet die Konfiguration im Web- Der devolo Magic 2 LAN DINrail verfügt über eine browser. eingebaute Weboberfläche, die mit einem Stan- Mehr Informationen zur devolo-Software er- dard-Webbrowser aufgerufen werden kann. Hier fahren Sie in Kapitel 4.2 devolo-Software in-... - Seite 30 Wählen Sie die gewünschte Sprache in der gezeigt: Sprachauswahlliste aus. Disketten-Symbol: Ihre Einstellungen werden gespeichert. X-Symbol: Der Vorgang wird abgebrochen. Ihre Einstellungen werden nicht gespeichert. Pflichtangaben Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren. devolo Magic 2 LAN DINrail...
-
Seite 31: Übersicht
Rahmen oder eingeblendete Fehlermeldun- gen hervorgehoben. Schaltflächen Klicken Sie auf das Disketten-Symbol, um die Einstellungen jeweiligen Bereiches Weboberfläche zu speichern. Klicken Sie auf das X-Symbol oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den devolo Magic 2 LAN DINrail... - Seite 32 DNS-Server: verwendeter DNSv6-Server MT-Nummer: Geräte-Typennummer Powerline Seriennummer: Geräte-Seriennummer Hier sehen Statusinformationen devolo Magic-Netzwerk sowie zu den verbunde- MAC-Adresse: MAC-Adresse des Gerätes nen Geräten. Firmware-Version: Firmware-Version des Gerätes Lokales Gerät: Statusangabe „Verbunden“ oder Betriebszeit: Betriebszeit seit letztem Neustart „Nicht verbunden“ LAN – Ethernet Netzwerk: Anzahl der im Powerline-Netzwerk ver- bundenen Geräte...
-
Seite 33: Powerline
Sobald der neue devolo Magic-Adapter in Ihrem bestehenden Netzwerk eingebunden ist, erscheint er in der Liste der verfügbaren und verbundenen Verbindungen (siehe Kapitel Verbindungen). Um einen neuen devolo Magic-Adapter in Ihrem devolo Magic-Netzwerk einsetzen zu können, devolo Magic 2 LAN DINrail... - Seite 34 Sie können Ihrem Netzwerk auch ein individuelles, selbst gewähltes PLC-Kennwort zuweisen. Geben Um einen devolo Magic-Adapter aus Ihrem Sie dieses pro devolo Magic-Adapter in das Feld devolo Magic-Netzwerk zu entfernen, klicken Powerline-Kennwort ein und bestätigen Ihre Ein- Sie auf Powerline-Netzwerk verlassen.
-
Seite 35: Lan
Der Betriebsmodus MIMO und das Signalübertra- gungsprofil VDSL 17a sind standardmäßig einge- stellt. erreichen Weboberfläche devolo Magic 2 LAN DINrail mittels dessen aktuel- ler IP-Adresse. Dies können eine IPv4- und/oder IPv6-Adresse sein, welche entweder statisch manu- ell eingetragen oder automatisch von einem DHCP-Server bezogen werden. - Seite 36 Magic 2 LAN DINrail automatisch eine Adresse von diesem erhält. Starten Sie anschließend den devolo Magic-Adap- ter neu (siehe Kapitel Neustart), damit Ihre Ände- Wenn Sie eine statische IP-Adresse vergeben rungen wirksam werden. möchten, nehmen Sie für die Felder Adresse, Sub- netzmaske, Standard-Gateway und DNS-Server entsprechend Einträge vor.
-
Seite 37: System
Sie können ein Login-Kennwort für den Zugriff auf cherheit sowie andere Gerätefunktionen des die Weboberfläche setzen. devolo Magic-Adapters. Auslieferungszustand Systeminformationen devolo Magic 2 LAN DINrail ist die eingebaute We- boberfläche nicht durch ein Kennwort geschützt. Sie können dem devolo Magic-Adapter einen indi- sollten nach Installation viduellen Gerätenamen zuweisen, unter welchem... - Seite 38 Sobald Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, devolo Magic 2 LAN DINrail auch wieder über das Stromnetz erreichbar. Der Standbymodus ist im Auslieferungszustand Stromsparmodus des devolo Magic 2 LAN DINrail aktiviert. Bei aktivierter Option Stromsparmodus aktiviert wechselt der devolo Magic 2 LAN DINrail automa-...
- Seite 39 Mit der aktivierten Option Aktualisierte Firmware Aktualisierung kann automatisch oder manuell automatisch einspielen installiert initiiert werden. devolo Magic 2 LAN DINrail die zuvor gefundene Firmware automatisch. Firmware-Aktualisierung manuell initiieren Um die Firmware manuell auf den neuesten Stand zu bringen, klicken Sie auf devolo Webseite.
-
Seite 40: Neustart
Konfiguration 40 5.2.5Neustart Warten Sie, bis die PLC-LED weiß blinkt und trennen den devolo Magic-Adapter anschlie- Hier starten Sie den devolo Magic-Adapter neu ßend vom Stromnetz. und/oder setzen ihn in den Auslieferungszustand Beachten Sie, dass alle bereits vorgenommenen zurück. Einstellungen hierbei verloren gehen! -
Seite 41: Anhang
Webseite www.devolo.de/garantie. Eine 6.2 Entsorgung von Altgeräten Annahme Ihres Gerätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist Anzuwenden in den Ländern der Europäischen nicht möglich! Union und anderen europäischen Ländern mit ei- nem separaten Sammelsystem: devolo Magic 2 LAN DINrail... - Seite 42 Klemmen 13 Index LED-Statusanzeige 13 Leiterquerschnitt 13 Auslieferungszustand 20 Leitungsanschlüsse 13 Leitungsschutzschalter 22 Bestehendes devolo Magic-Netzwerk erweitern 20 Lieferumfang 26 Bestimmungsgemäßer Gebrauch 8 Login-Kennwort 29 CE 8 Montage-Ausrichtung 24 devolo Cockpit 26 Netzwerkkennwort ändern/zuweisen 20 devolo Home Network App 27...
- Seite 43 Stromsparmodus 38 verwendete Symbole 6 devolo Magic 2 LAN DINrail...
