Inhaltszusammenfassung für Devolo Home Control

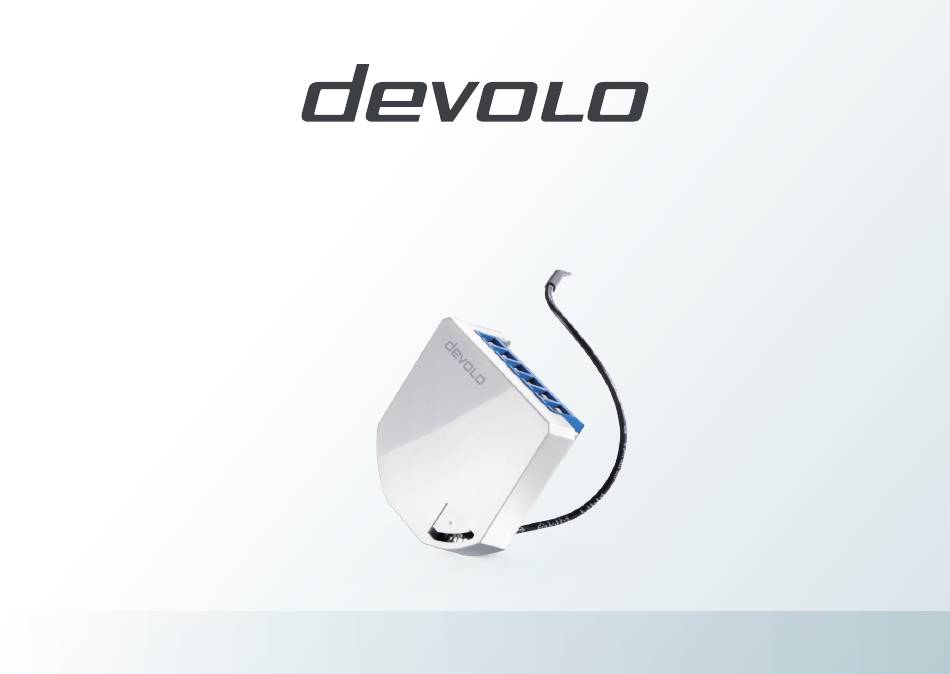

- Seite 1 Home Control Schalter – Unterputz Erste Schritte...
- Seite 2 Leistungsgrenze (2300 Watt bei 230 V) belastet werden. Höhere Lasten gefährden die Betriebssicherheit. Verwenden Sie den Home Control Schalter-Unterputz nur wie in dieser Anleitung und in der Home Control Online-FAQ beschrieben, um Schäden und Verletzungen zu vermeiden.
- Seite 3 CE-Konformität Bei bestimmungsgemäßem Gebrauch entspricht das Produkt den grundlegenden Anforderungen der Richtlinien 2014/53/EU, 2011/65/EU sowie 2009/125/EC. Das Produkt ist zum Betrieb in der EU, Schweiz und Norwegen vorgesehen. Die vereinfachte CE-Erklärung liegt in gedruckter Form bei.
- Seite 4 Voraussetzung für ein Home Control-System ist eine Z-Wave-kompatible Steuereinheit, wie die Home Control Zentrale von devolo. Über deren Home Control-Portal koordinieren Sie den Home Control Schalter-Unterputz und alle weiteren Home Control-Geräte. Der Zugriff auf die Home Control Zentrale erfolgt über die Home Control App und/oder über die Webadresse www.mydevolo.com.
- Seite 5 über die Home Control Zen- www.mydevolo.com trale. Darüber hinaus arbeitet er mit anderen Home Control-Geräten zusammen. So können z. B. beim Betreten des Wohnzimmers automatisch die Lampen über den Home Control Bewegungsmelder eingeschaltet werden. Abb. 1 zeigt die Anschlüsse des devolo Home Control Schalter-Unterputz in einem 230V/50 Hz ~ Netz...
- Seite 6 Abb. 2 zeigt die Anschlüsse des devolo Home Control Schalter-Unterputz in einem 24V DC-Netz Die nachfolgenden Installationen zeigen die Montage in ein 230/50 Hz ~ Netz. Beachten Sie beim Einbau in ein 24V DC-Netz die veränderte Klemmenbezeichnung. Weitergehende Funktionsbeschreibungen zum Home Control Schalter-Unterputz finden Sie in der Home Control Online-FAQ.
- Seite 7 Stromschlag durch Elektrizität Installationen an der Hausinstallation (230V) müssen durch ein in ein Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 3 zeigt die Montage des devolo Home Control Schalter-Unterputz in eine Ausschaltung...
- Seite 8 Bei der Montage des Home Control Schalter-Unterputz in eine Ausschaltung müssen Außenlei- ter und Neutralleiter der Hausinstallation vorhanden sein. Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Schalter-Unterputz an einer Ausschaltung benötigen Sie folgende Werk- zeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite) Zwei Lüsterklemmen...
- Seite 9 Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzu- nehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. Beachten Sie, dass nur die folgenden Leitungsquerschnitte zum Anschluss des Home Control Schalter-Unterputz zugelassen sind: Abb.
- Seite 10 Bevor Sie den Home Control Schalter-Unterputz in der Unterputzdose montieren, schalten Sie die Sicherung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
- Seite 11 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie die Lüsterklemmen. 10 Schließen Sie eine Ader des Y-Kabels an die Anschlussklemme L des Home Control Schalter-Unterputz an. 11 Schließen Sie die zweite Ader des Y-Kabels an die Anschlussklemme L des Lichtschalters an.
- Seite 12 16 Platzieren Sie den Home Control Schalter-Unterputz im hinteren Bereich der Unterputzdose und verlegen Sie dabei die Antenne möglichst weit entfernt von stromführenden Leitungen. Achten Sie bei der Montage darauf, dass kein Kabel den Reset-Taster des Gerätes (siehe Abbil- dung 5) berührt. Dies könnte zu einem unkontrollierten Reset des Gerätes führen.
- Seite 13 18 Befestigen Sie die Schaltwippe auf dem Schalterrahmen. Die Montage des Home Control Schalter-Unterputz ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 29 fort, um den Home Control Schalter-Unterputz in Betrieb zu nehmen.
- Seite 14 Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 6 zeigt die Montage des devolo Home Control Schalter-Unterputz in eine Wechselschaltung Bei der Montage des Home Control Schalter-Unterputz in eine Wechselschaltung müssen Außenleiter und Neutralleiter der Hausinstallation vorhanden sein.
- Seite 15 Die Montage des Home Control Schalter-Unterputz in eine Wechselschaltung ist nur dann mög- lich, wenn sich der Verbraucher und der Außenleiter der Hausinstallation in der selben Unter- putzdose befinden. Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Schalter-Unterputz an einer Wechselschaltung benötigen Sie folgende Werkzeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite)
- Seite 16 Bevor Sie den Home Control Schalter-Unterputz in der Unterputzdose montieren, schalten Sie die Sicherung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
- Seite 17 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Schließen Sie den Verbraucher an den Home Control Schalter-Unterputz an die Anschlussklemme Q an. 10 Schließen Sie den Außenleiter der Hausinstallation an die Anschlussklemme L des Home Control Schal- ter-Unterputz an. 11 Schließen Sie die zusätzliche blaue Ader an den Neutralleiter der Hausinstallation und an die Anschlussklemme N des Home Control Schalter-Unterputz an.
- Seite 18 16 Befestigen Sie die Schaltwippe auf dem Schalterrahmen. Die Montage des Home Control Schalter-Unterputz ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 29 fort, um den Home Control Schalter-Unterputz in Betrieb zu nehmen.
- Seite 19 Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 7 zeigt die Montage des devolo Home Control Schalter-Unterputz in eine erlaubte Sparwechselschaltung Bei der Montage des Home Control Schalter-Unterputz in eine Sparwechselschaltung müssen Außenleiter und Neutralleiter der Hausinstallation vorhanden sein.
- Seite 20 Umbau in die erlaubte Sparwechselschaltung gemäß Abbildung 7 Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Schalter-Unterputz an einer Sparwechselschaltung benötigen Sie folgen- de Werkzeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite) Drei Lüsterklemmen...
- Seite 21 Bevor Sie den Home Control Schalter-Unterputz in der Unterputzdose montieren, schalten Sie die Sicherung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
- Seite 22 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie die Lüsterklemmen. 10 Schließen Sie den Verbraucher an den Home Control Schalter-Unterputz an Anschlussklemme Q an. 11 Schließen Sie die zusätzliche blaue Ader an den Neutralleiter der Hausinstallation und an die...
- Seite 23 12 Schließen Sie den Außenleiter der Hausinstallation an den Außenleiter L des Home Control Schalter- Unterputz an. 13 Schließen Sie eine der schwarzen Adern an einen Eingang des Schalters/Tasters an. 14 Verbinden Sie den Kontakt am Schalter/Taster, der nicht spannungsführend ist (keine Verbindung zum Außenleiter besitzt), mit dem Eingang I1 des Home Control Schalter-Unterputz.
- Seite 24 Home Control Schalter-Unterputz um eine Szenensteuerung erweitern GEFAHR! Stromschlag durch Elektrizität Installationen an der Hausinstallation (230V) müssen durch ein in ein Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 8 zeigt eine Szenensteuerung mit einem Serienschalter/-taster...
- Seite 25 Polarität der Kontakte des verwendeten Schalters/Tasters Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzunehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. Bevor Sie den aktuellen Schalter/Taster gegen einen Serienschalter/-taster austauschen, schalten Sie die Sicherung des Stromkreises aus.
- Seite 26 Befestigen Sie die Schaltwippen auf dem Schalterrahmen. Die Installation der Erweiterung des Home Control Schalter-Unterputz ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 29 fort, um den Home Control Schalter-Unterputz in Betrieb zu nehmen.
- Seite 27 Variante B: Vorhandene Schalter-/Steckdosenkombination durch Schalter-/Tasterkombination ersetzen Benötigte Werkzeuge und Materialien Schraubendreher der Größe 2,5 mm (Breite) Eine schwarze Ader mit einer empfohlenen Länge von ca. 80 mm; alle Aderenden ca. 5 mm abisolieren Einen Schalter/Taster Verfahren Sie wie in Variante A beschrieben, um die vorhandene Schalter-/Steckdosenkombination durch eine Schalter-/Tasterkombination zu ersetzen.
- Seite 28 Variante C: Vorhandene Schalter-/Steckdosenkombination durch Serienschalter/-taster ersetzen Benötigte Werkzeuge und Materialien Schraubendreher der Größe 2,5 mm (Breite) Eine schwarze Ader mit einer empfohlenen Länge von ca. 80 mm; alle Aderenden ca. 5 mm abisolieren Einen Serienschalter/-taster Verfahren Sie wie in Variante A beschrieben, um die vorhandene Schalter-/Steckdosenkombination durch einen Serienschalter/-taster zu ersetzen.
- Seite 29 Strom versorgt wird, startet die automatische Anmeldung an Ihre Z-Wave-kompatible Steuereinheit. Diese ist 2 Minuten lang aktiv. Wenn Sie die Home Control Zentrale von devolo einsetzen, rufen Sie wie im Abschnitt devolo Home Control auf Seite 4 beschrieben, Ihre Home Control Zentrale auf und wählen Geräte Gerät...
- Seite 30 Sekunden (jeweils An/Aus), um den Anmeldeprozess an die Z-Wave-kompatible Steuereinheit zu starten. Wenn Sie die Home Control Zentrale von devolo einsetzen, rufen Sie wie im Abschnitt devolo Home Control auf Seite 4 beschrieben, Ihre Home Control Zentrale auf und wählen Geräte Gerät...
- Seite 31 Anhang Technische Daten Produktname Switch FM (MT:2759) Funkstandard Z-Wave Frequenz 868,40 MHz, 868,42 MHz, 869,85 MHz Stromversorgung 110 – 230V AC+- 10% / 24V DC Nennlaststrom AC-Ausgang 1x 10A / 230V AC (ohmsche Last) Nennlaststrom DC-Ausgang 1x 10A / 30V AC (ohmsche Last) Leistung Stromkreislauf AC-Ausgang 2300 Watt (230V)
- Seite 32 AG Charlottenburger Allee 67 52068 Aachen – Germany www.devolo.com...
