InFocus ScreenPlay 7210 Benutzerhandbuch Seite 6

Anschlussfeld
Der Projektor verfügt über acht verschiedene Videoanschlüsse:
• 2 Rot-Grün-Blau RCA (SD/ED/HD Komponent)
• 2 S-Video
• 1 Composite RCA
• 1 M1-DA (HD, RGBHV, HD Komponent, DVI und Computer)
• 1 VESA (HD, RGBHV, HD Komponent und Computer)
• 1 D5 (SD/ED/HD Komponent, RGB SCART)
Außerdem ist eine Minibuchse für ein Niles- oder Xantech-kompatibles IR-
Verteilersystem sowie einen RS-232-Anschluss für serielle Steuerung
vorhanden. Die CLI (Command Line Interface)-Spezifikationen sowie die
Befehle werden im Anhang ab Seite 34 aufgeführt.
Zwei 3,5 mm Trigger mit Ministeckeranschlüssen liefern eine Spannung
von 12 V. Trigger 1 liefert eine konstante Ausgangsspannung, solange der
Projektor angeschaltet ist. Wenn Sie beispielsweise die Projektionsleinwand
mit Trigger 1 verbinden, rollt die Projektionsleinwand beim Anschalten des
Projektors automatisch aus und kehrt beim Abschalten des Projektors
wieder in die Lagerstellung zurück. Trigger 2 ermöglicht ein Umschalten
auf das 4:3 Bildformat. Wenn Sie im Menü „Aspektrate" die Option 4:3
wählen oder die Taste Resize auf der Fernbedienung betätigen, wird nach
einer Verzögerung von fünf Sekunden ein 12 V-Signal gesendet. Verwenden
Sie diesen Schalter für Projektionsleinwände, die die Projektionsfläche mit
einem Vorhang für das 4:3 Bildformat abdecken. Wenn Sie in das Format
16:9 zurückschalten, wird der Vorhang zurückgezogen, um die gesamte
Projektionsfläche sichtbar zu machen.
Einzelheiten über jeden Anschlusstyp und die dazugehörige Eingabe
finden Sie auf Seite 35.

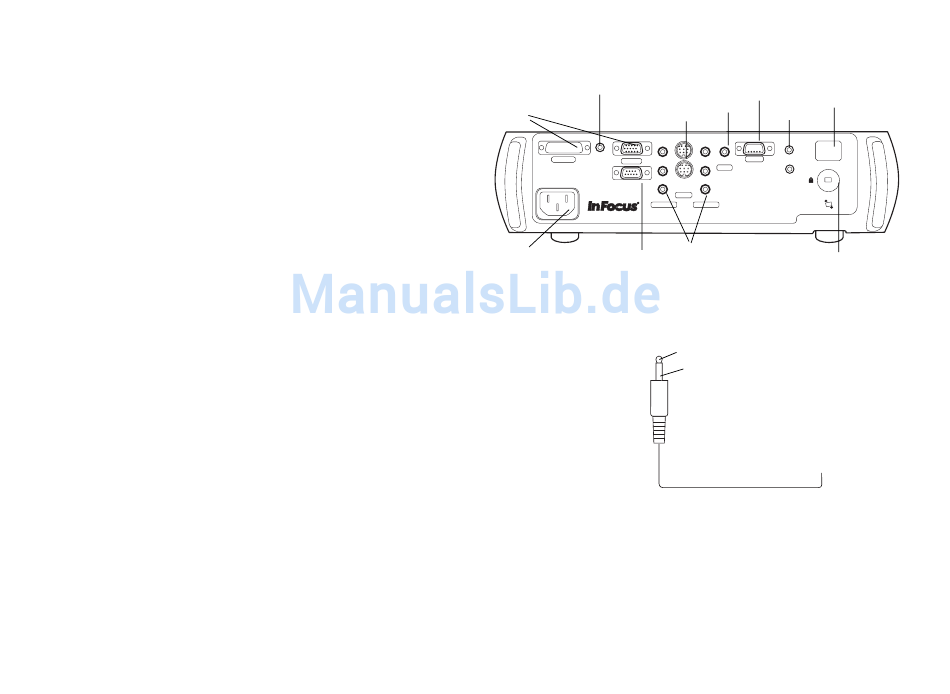

IR-Eingang
Video/Computer
1 & 2
IR in
M1-DA 1
vesa 2
serial control
Strom-
anschluss
Serieller
Anschluss
3,5-mm-Monostecker für
12-Volt-Spannungsanschluss
5
D5-
Fernbedienungs-
Video
empfänger (IR)
Video
S-Video 12 V Trigger
1
Y Y
D5 8 trigger 1
2
Pb Pb 7
video
trigger 2
Pr Pr
4
5
s-video
3 6
component component
Komponent-
Verriegelung
video
+12 V
Erde
zum Leinwandrelais (für Einzelheiten siehe
Informationen des Leinwandherstellers)
