Reglerfunktionen
2
Reglerfunktionen
2.1 Regelmodi
Der Thermostat kann in 4- oder 2-Rohr-Systemen eingesetzt werden. Die Funktionsweise der Regelmodi
ermöglicht es them Thermostaten unterschiedliche HLK-Systeme für die Raumregelung zu regeln. Das
bedeutet unterschiedliche Kombinationen von Heiz- und Kühlgeräten die Teil des Raumes sind. Der
Thermostat kann in einen der beiden Regelmodi eingestellt werden:
4-Rohr-System: Heizung und Kühlung
✓
2-Rohr-System: Heizen oder Kühlen (Change-Over)
✓
2.1.1
4-Rohr-System
Im 4-Rohr-System wechselt der Thermostat automatisch zwischen seiner Funktion als Heizungsthermostat
und Kühlungsthermostat. Dieser Regelmodus eignet sich besonders für HLK-Systeme, bei denen ein Fan-
Coil-Gerät für Heizen und Kühlen verwendet wird.
Der Thermostat arbeitet als Heizungsthermostat, wenn die Raumtemperatur niedriger ist als eine spezielle
Temperatur und als Kühlungsthermostat, wenn die Raumtemperatur höher ist als eine spezielle Temperatur.
2.1.2
2-Rohr-System
Dieser Regelmodus eignet sich besonders für HLK-Systeme, bei denen ein Fan-Coil-Gerät mit 2-Leitungen
für Heizen und Kühlen verwendet wird. (Siehe Bild 2-1). Durch die Changer-Over-Funktion können Sie den
Regler in einem 2-Rohr-System verwenden, bei dem Kaltwasser und Warmwasser im selben Rohr fließen,
wobei nur ein Ventil für beide Regelungen (Warmwasser- und Kaltwasserverteilung) verwendet wird. Der
Thermostat ist entweder im Heiz- oder im Kühlmodus und wechselt zwischen diesen beiden Modi gemäß
der der Change-Over-Funktion. Die Change-Over Funktion eird in Kapitel 2.3 näher beschrieben
H O
2
H O
2

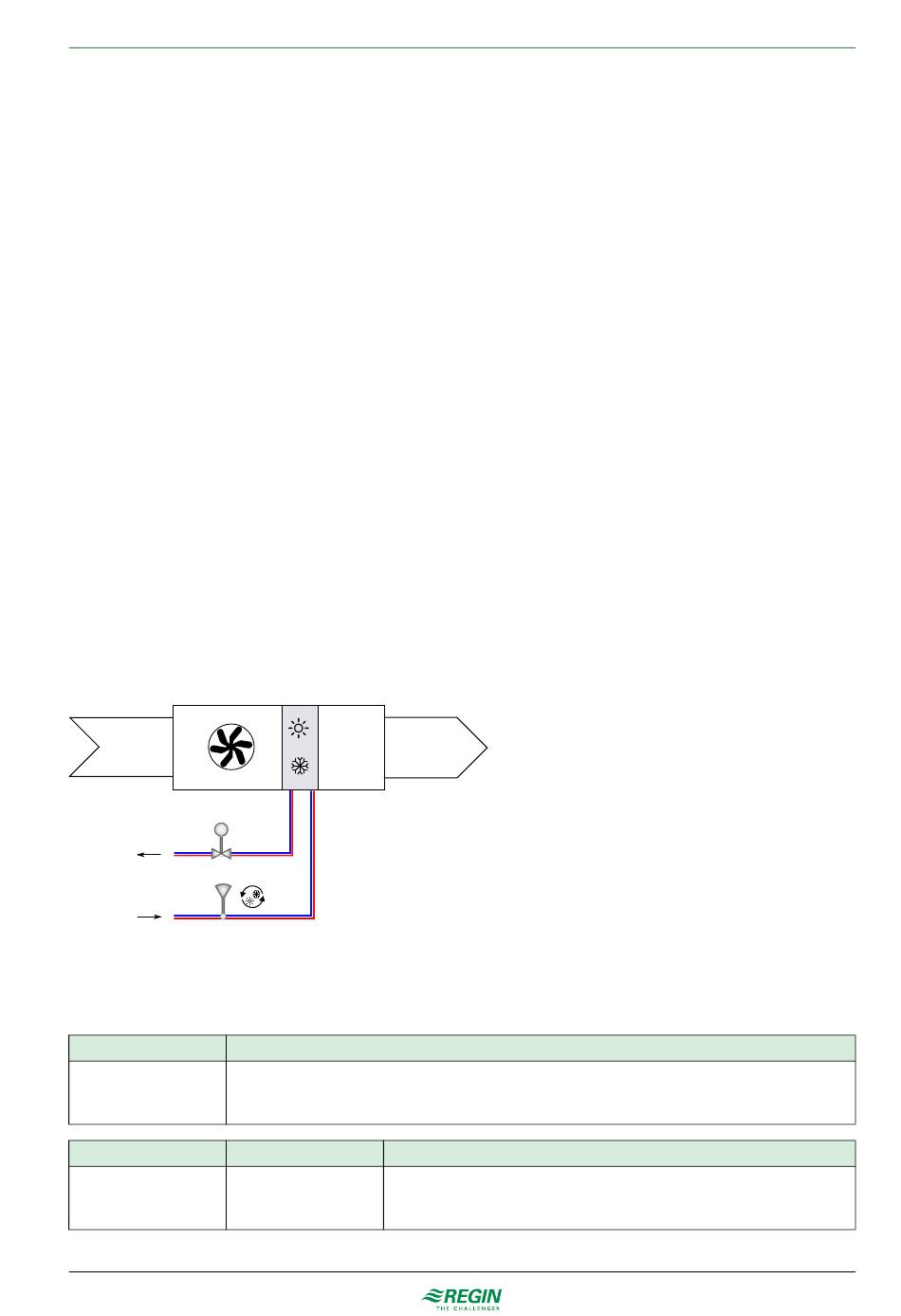

Bild 2-1 Das 2-Rohr-System
2.1.3
Regelmodus-Einstellungen
Parameter
Beschreibung
8
Regelmodus
0 = System mit 2 Rohren
1 = System mit 4 Rohren
Modbus-Register
Modbus-Wert
Holding Register
5
6
Beschreibung
Regelmodus
0 = System mit 2 Rohren
1 = System mit 4 Rohren
RCFD-230C Benutzerhandbuch, Rev. A
