Reglerfunktionen
2.6.4 Flussdiagramm für die Regelmodi
Der Standardmodus für den Thermostaten ist der Standby-Modus Wenn keine externen Einflüsse auf den
Thermostaten wirken kehrt der Regler in diesen Status zurück. Siehe Bild 2-7 um ein besseres Verständnis
dafür zu bekommen, wie sich der Regler zwischen dein einzelnen Modi bewegt.
On/Off button
pressed
Off
state
On/Off button
pressed

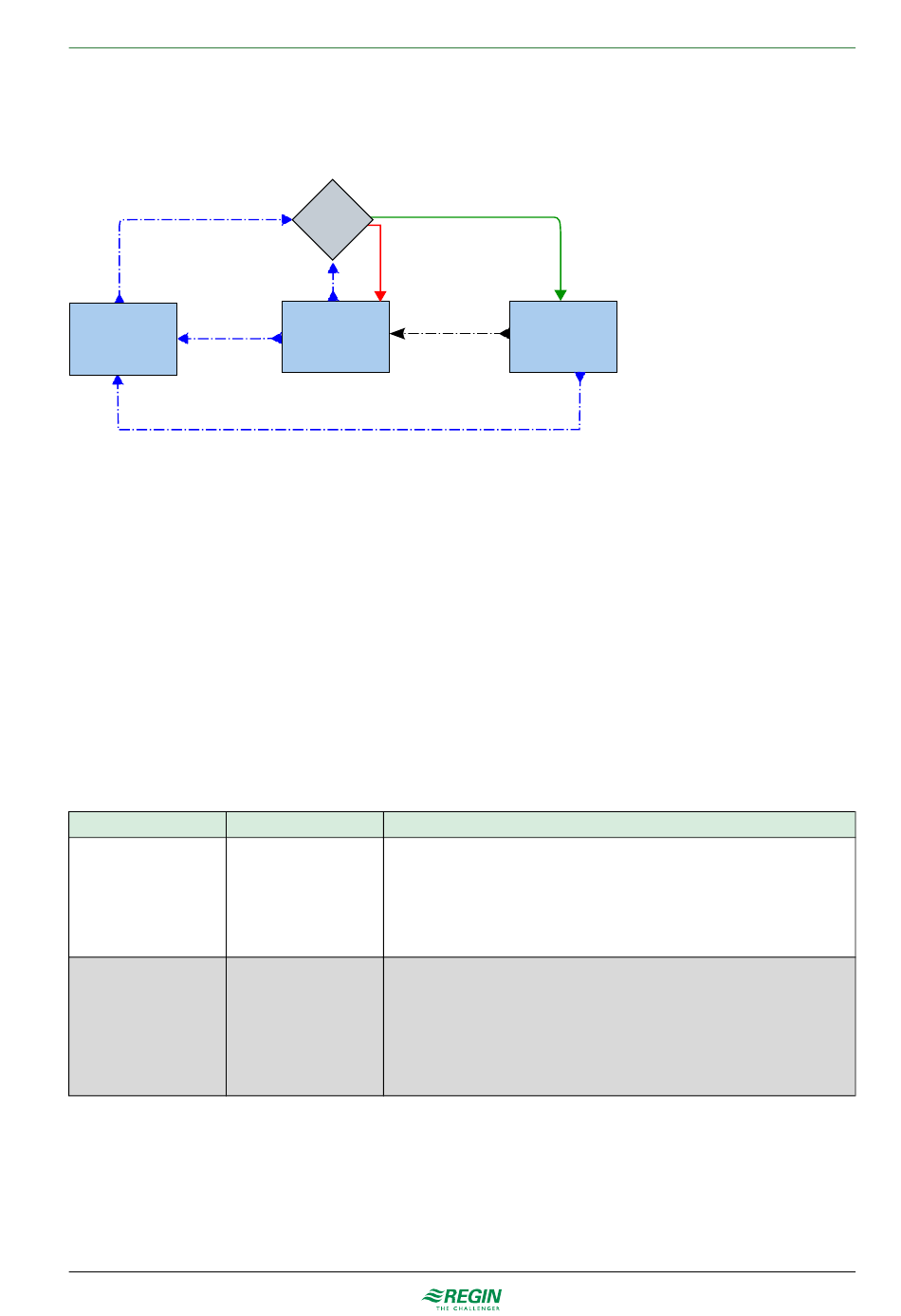

Bild 2-7 Ändern des Regelmodus (Nicht über die Fernbedienung)
2.6.5

Fernbedienung

Die Fernbedienung ist eine Möglichkeit einen spezifischen Regelmodus einzunehmen u.z. über die Modbus-
Kommunikation. Man kann hiermit die Regelmodi AUS, Standby und Belegt einstellen. Durch die
Fernbedienung wird jedoch der Modi nicht so festgelegt, dass ein externes Ereignes, wie z.B. der
Präsenzmelder, nicht zu einer Änderung des Modus führen kann.
Beispiel: Der Regler ist aus momentan im Belegt-Modus. Über die Fernbedienung wird der Modus auf
Standby gewechselt. Der Regler wechselt nun in den Standby-Modus und bleibt dort. Der angeschlossene
Präsenzmelder erkennt nun jemanden im Raum und bewirkt damit eine Änderung des Reglermodus in den
Belegt-Modus. Er bleibt nun in diesem Modus bis entweder keine präsenz mehr erkannt wird oder jemand
den Modus über die Fernbedienung wieder verändert.
2.6.6

Reglermodus, Einstellungen

Modbus-Register Modbus-Adresse
Eingangsregister 9
Holding Register 17
14
YES
Presence
detection?
NO
Presence
not detected
Standby
anymore
state
Beschreibung
Aktueller Reglermodus
0 = AUS
1 = Nicht verwendet
2 = Standby
3 = Nicht verwendet
4 = Belegt (Komfort)
Einstellung des momentanen Reglemodus über die Fernbedienung
0 = AUS
1 = Nicht verwendet
2 = Standby
3 = Nicht verwendet
4 = Belegt (Komfort)
5 = Keine Fernsteuerung
Occupied
state
On/Off button
pressed
RCFD-230C Benutzerhandbuch, Rev. A
