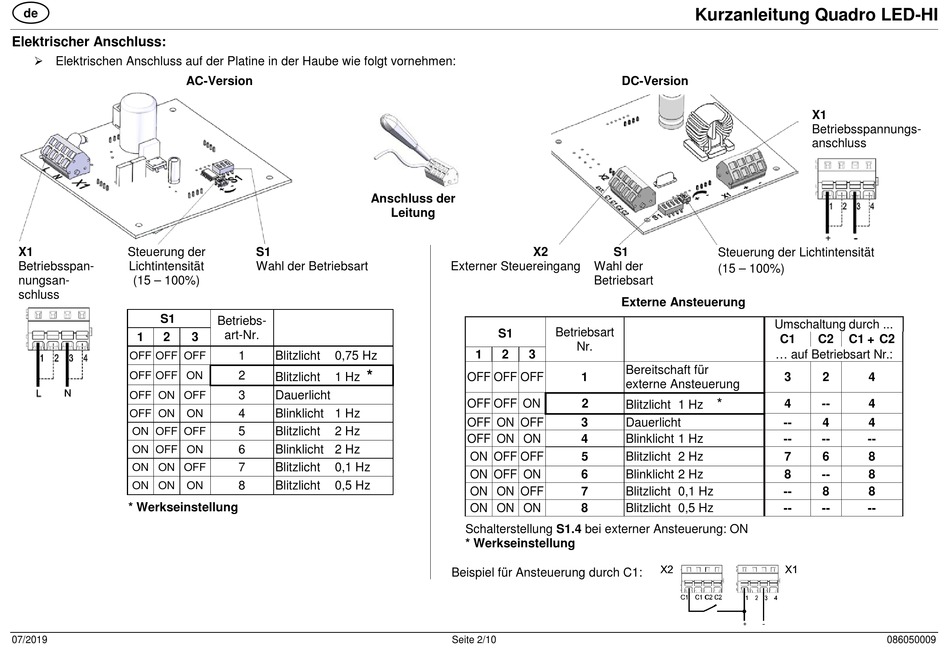

Elektrischer Anschluss:
Elektrischen Anschluss auf der Platine in der Haube wie folgt vornehmen:
AC-Version
X1
Steuerung der
Betriebsspan-
Lichtintensität
nungsan-
(15 – 100%)
schluss
S1
1
2
3
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON
ON
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON
ON
* Werkseinstellung
07/2019
Anschluss der
Leitung
S1
Wahl der Betriebsart
Betriebs-
art-Nr.
1
Blitzlicht
0,75 Hz
*
2
Blitzlicht
1 Hz
3
Dauerlicht
4
Blinklicht 1 Hz
5
Blitzlicht
2 Hz
6
Blinklicht 2 Hz
7
Blitzlicht
0,1 Hz
8
Blitzlicht
0,5 Hz
DC-Version
X2
S1
Externer Steuereingang
Wahl der
Betriebsart
Externe Ansteuerung
Betriebsart
S1
Nr.
1
2
3
Bereitschaft für
OFF OFF OFF
1
externe Ansteuerung
OFF OFF ON
2
Blitzlicht 1 Hz
OFF ON OFF
3
Dauerlicht
OFF ON ON
4
Blinklicht 1 Hz
ON OFF OFF
5
Blitzlicht 2 Hz
ON OFF ON
6
Blinklicht 2 Hz
ON ON OFF
7
Blitzlicht 0,1 Hz
ON ON ON
8
Blitzlicht 0,5 Hz
Schalterstellung S1.4 bei externer Ansteuerung: ON
* Werkseinstellung
Beispiel für Ansteuerung durch C1:
Seite 2/10
Kurzanleitung Quadro LED-HI
X1
Betriebsspannungs-
anschluss
Steuerung der Lichtintensität
(15 – 100%)
Umschaltung durch ...
C1
C2
C1 + C2
... auf Betriebsart Nr.:
3
2
4
*
4
--
4
--
4
4
--
--
--
7
6
8
8
--
8
--
8
8
--
--
--
