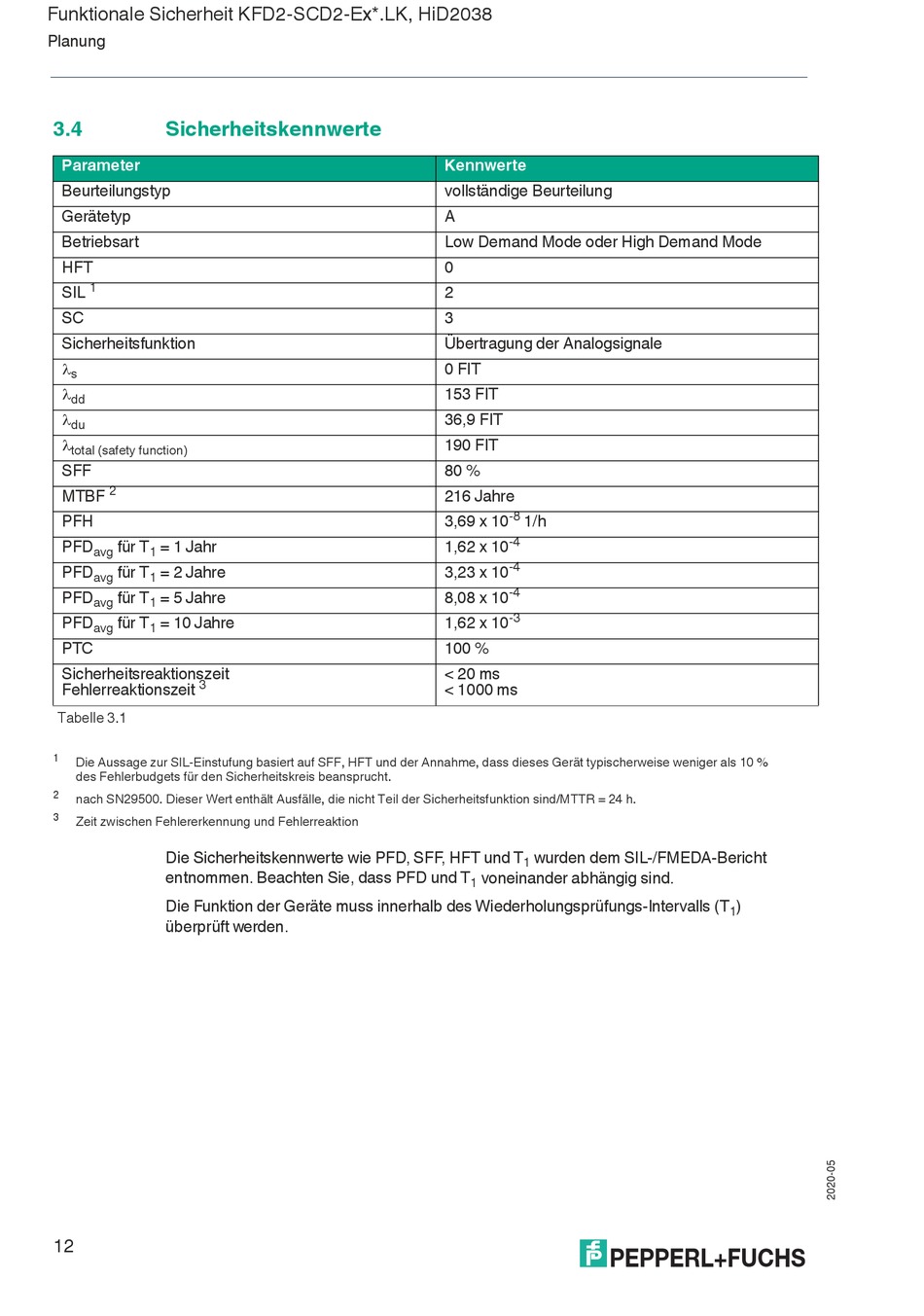

Funktionale Sicherheit KFD2-SCD2-Ex*.LK, HiD2038
Planung
3.4
Sicherheitskennwerte
Parameter
Beurteilungstyp
Gerätetyp
Betriebsart
HFT
1
SIL
SC
Sicherheitsfunktion
s
dd
du
total (safety function)
SFF
2
MTBF
PFH
PFD
für T
= 1 Jahr
avg
1
PFD
für T
= 2 Jahre
avg
1
PFD
für T
= 5 Jahre
avg
1
PFD
für T
= 10 Jahre
avg
1
PTC
Sicherheitsreaktionszeit
3
Fehlerreaktionszeit
Tabelle 3.1
1
Die Aussage zur SIL-Einstufung basiert auf SFF, HFT und der Annahme, dass dieses Gerät typischerweise weniger als 10 %
des Fehlerbudgets für den Sicherheitskreis beansprucht.
2
nach SN29500. Dieser Wert enthält Ausfälle, die nicht Teil der Sicherheitsfunktion sind/MTTR = 24 h.
3
Zeit zwischen Fehlererkennung und Fehlerreaktion
Die Sicherheitskennwerte wie PFD, SFF, HFT und T
entnommen. Beachten Sie, dass PFD und T
Die Funktion der Geräte muss innerhalb des Wiederholungsprüfungs-Intervalls (T
überprüft werden.
12
Kennwerte
vollständige Beurteilung
A
Low Demand Mode oder High Demand Mode
0
2
3
Übertragung der Analogsignale
0 FIT
153 FIT
36,9 FIT
190 FIT
80 %
216 Jahre
-8
3,69 x 10
1/h
-4
1,62 x 10
-4
3,23 x 10
-4
8,08 x 10
-3
1,62 x 10
100 %
< 20 ms
< 1000 ms
wurden dem SIL-/FMEDA-Bericht
1
voneinander abhängig sind.
1
)
1
