7.3.6 RFID Test – Logger-Fenster
Im Fenster Logger werden Schreib-Lese-Kopf-Informationen und Fehlermeldungen angezeigt.
Über das Löschen-Icon kann die Liste geleert werden.

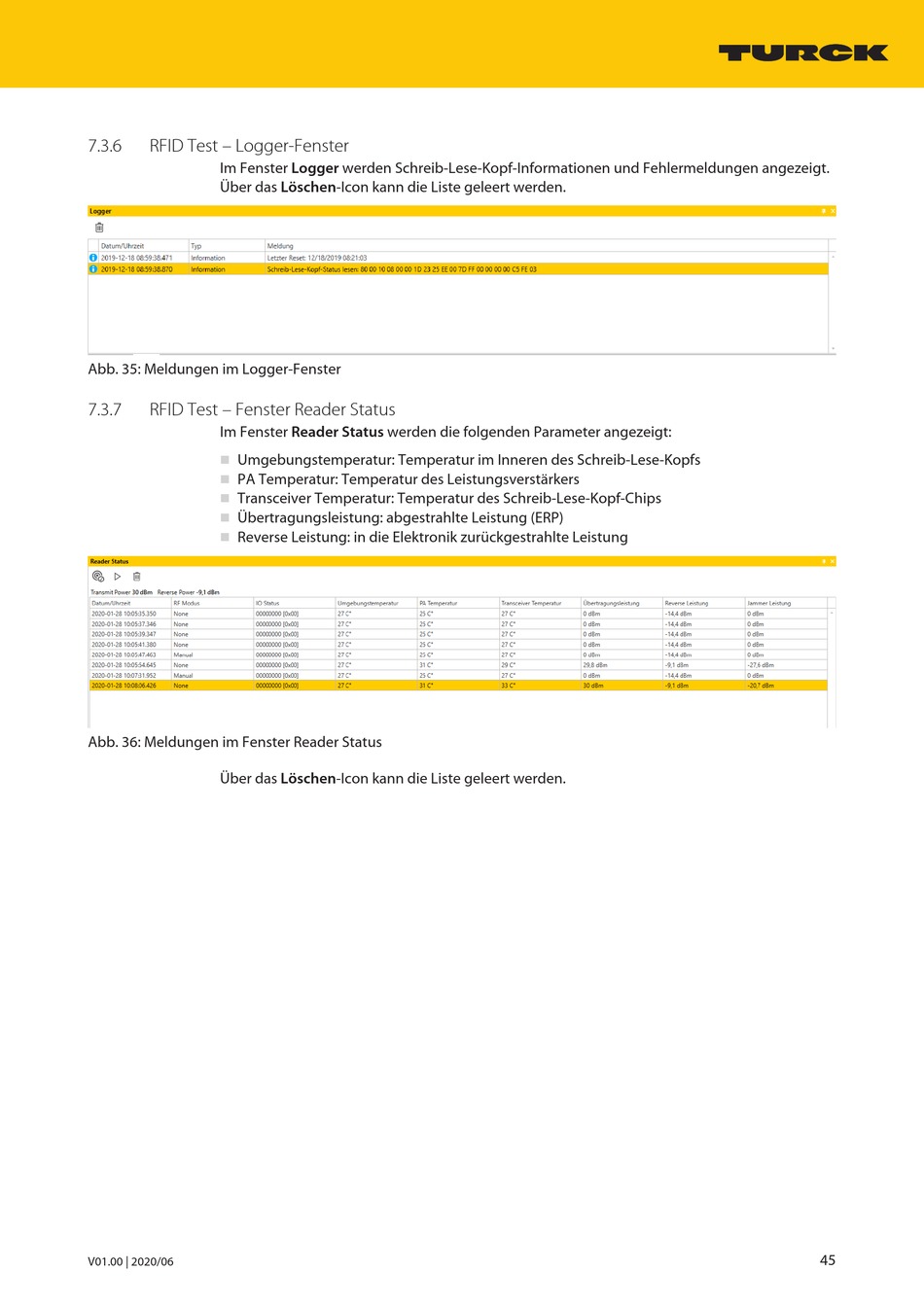

Abb. 35: Meldungen im Logger-Fenster
7.3.7 RFID Test – Fenster Reader Status
Im Fenster Reader Status werden die folgenden Parameter angezeigt:
Umgebungstemperatur: Temperatur im Inneren des Schreib-Lese-Kopfs
n
PA Temperatur: Temperatur des Leistungsverstärkers
n
Transceiver Temperatur: Temperatur des Schreib-Lese-Kopf-Chips
n
Übertragungsleistung: abgestrahlte Leistung (ERP)
n
Reverse Leistung: in die Elektronik zurückgestrahlte Leistung
n
Abb. 36: Meldungen im Fenster Reader Status
Über das Löschen-Icon kann die Liste geleert werden.
V01.00 | 2020/06
45
