2 Über die Verpackung
Neueste Ausgaben der mitgelieferten Dokumentation können auf der
regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler
verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen
Übersetzungen des Originals.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).

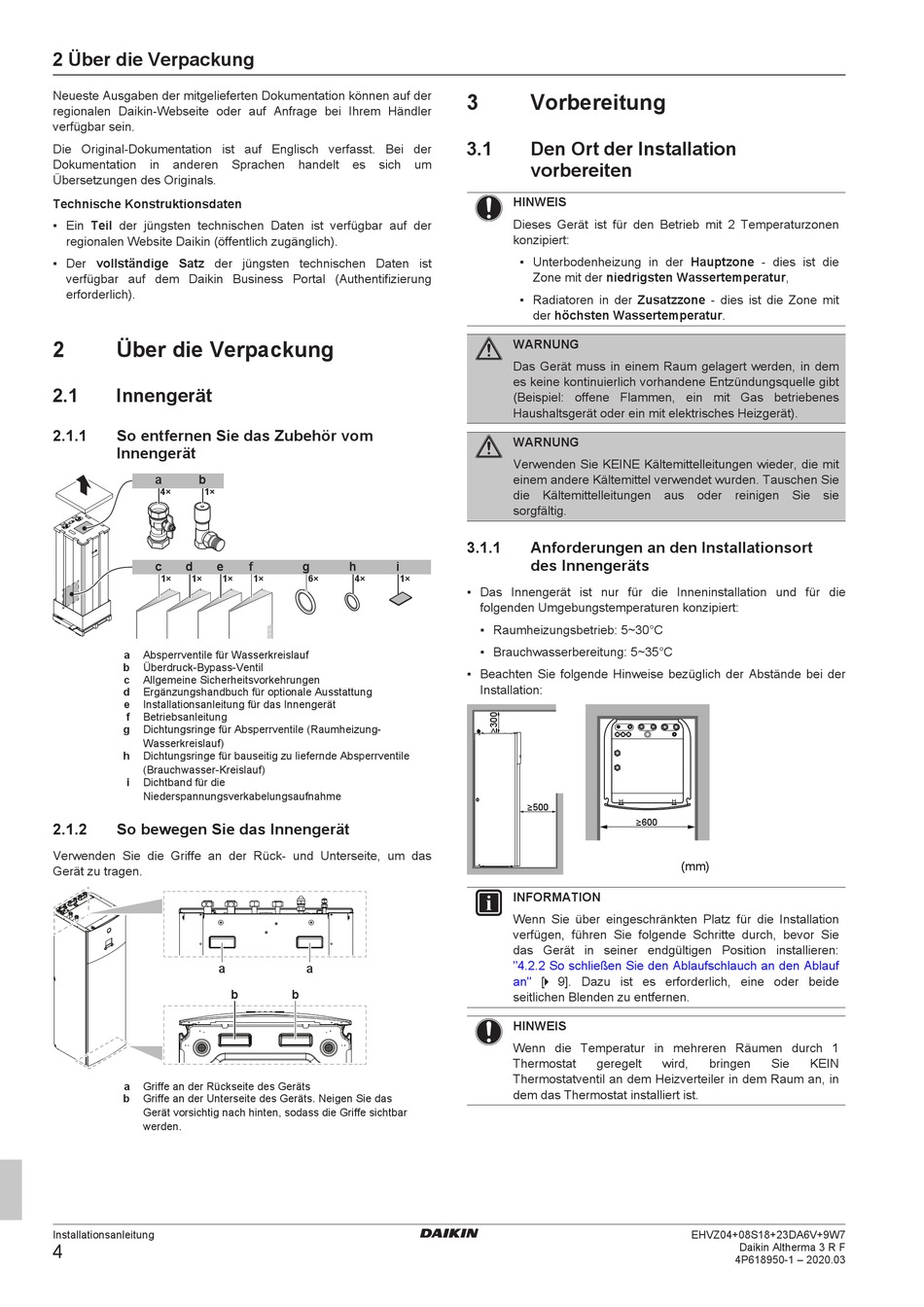

2 Über die Verpackung
2.1 Innengerät
2.1.1 So entfernen Sie das Zubehör vom
Innengerät
a b
4× 1×
c d e
1× 1× 1×
a Absperrventile für Wasserkreislauf
b Überdruck-Bypass-Ventil
c Allgemeine Sicherheitsvorkehrungen
d Ergänzungshandbuch für optionale Ausstattung
e Installationsanleitung für das Innengerät
f Betriebsanleitung
g Dichtungsringe für Absperrventile (Raumheizung-
Wasserkreislauf)
h Dichtungsringe für bauseitig zu liefernde Absperrventile
(Brauchwasser-Kreislauf)
i Dichtband für die
Niederspannungsverkabelungsaufnahme
2.1.2 So bewegen Sie das Innengerät
Verwenden Sie die Griffe an der Rück- und Unterseite, um das
Gerät zu tragen.
a
a Griffe an der Rückseite des Geräts
b Griffe an der Unterseite des Geräts. Neigen Sie das
Gerät vorsichtig nach hinten, sodass die Griffe sichtbar
werden.
Installationsanleitung
4
Sprachen handelt es sich
f g h i
1× 6× 4× 1×
a
b b
3

Vorbereitung

3.1 Den Ort der Installation
um
vorbereiten
HINWEIS
Dieses Gerät ist für den Betrieb mit 2 Temperaturzonen
konzipiert:
▪ Unterbodenheizung in der Hauptzone - dies ist die
Zone mit der niedrigsten Wassertemperatur,
▪ Radiatoren in der Zusatzzone - dies ist die Zone mit
der höchsten Wassertemperatur.
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
Verwenden Sie KEINE Kältemittelleitungen wieder, die mit
einem andere Kältemittel verwendet wurden. Tauschen Sie
die Kältemittelleitungen aus oder reinigen Sie sie
sorgfältig.
3.1.1 Anforderungen an den Installationsort
des Innengeräts
▪ Das Innengerät ist nur für die Inneninstallation und für die
folgenden Umgebungstemperaturen konzipiert:
▪ Raumheizungsbetrieb: 5~30°C
▪ Brauchwasserbereitung: 5~35°C
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
≥500
INFORMATION
Wenn Sie über eingeschränkten Platz für die Installation
verfügen, führen Sie folgende Schritte durch, bevor Sie
das Gerät in seiner endgültigen Position installieren:
"4.2.2 So schließen Sie den Ablaufschlauch an den Ablauf
[ 4 9]. Dazu ist es erforderlich, eine oder beide
an"
seitlichen Blenden zu entfernen.
HINWEIS
Wenn die Temperatur in mehreren Räumen durch 1
Thermostat
Thermostatventil an dem Heizverteiler in dem Raum an, in
dem das Thermostat installiert ist.
≥600
(mm)
geregelt wird, bringen
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
Sie KEIN
