4 Installation

4 Installation

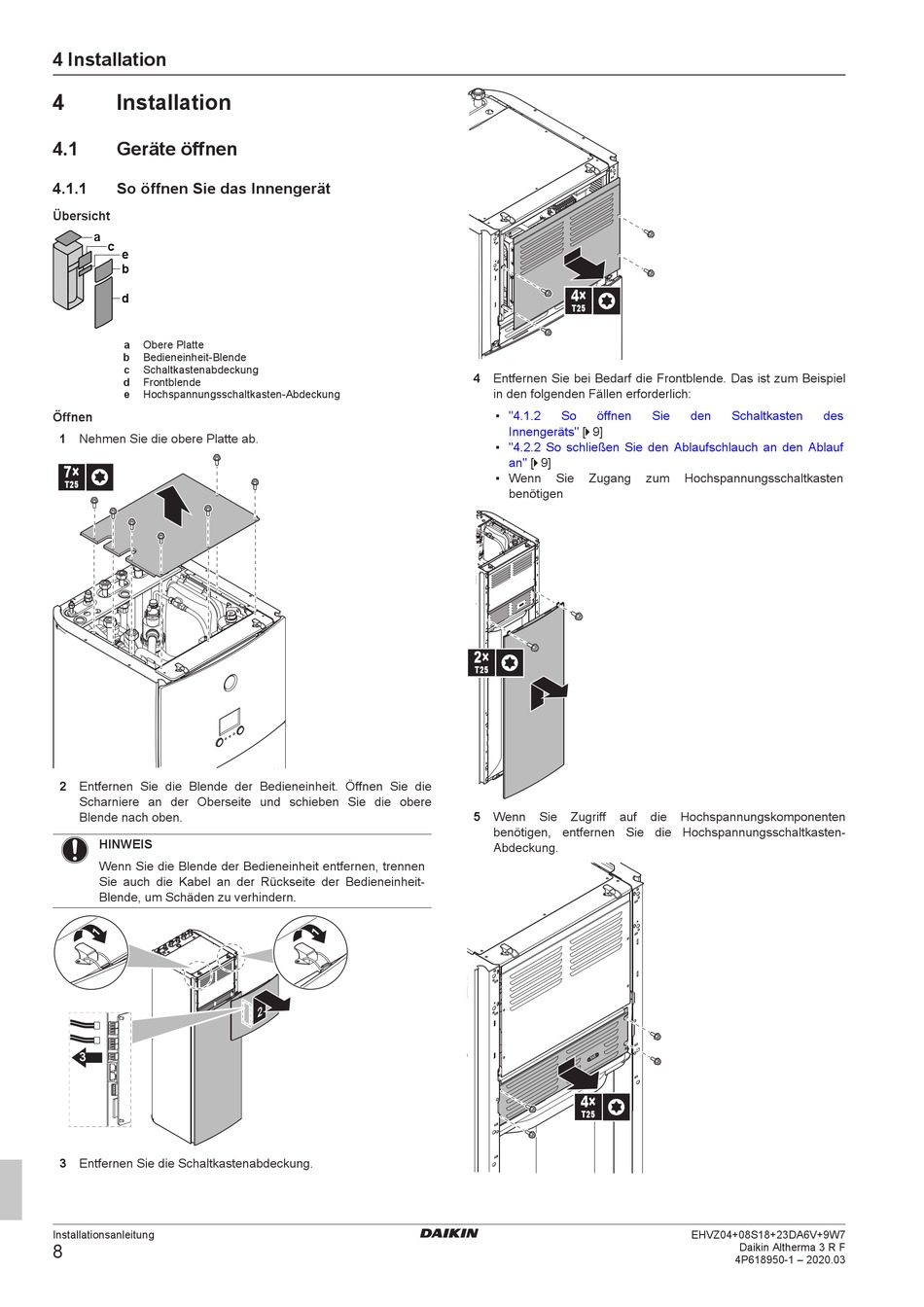

4.1 Geräte öffnen
4.1.1 So öffnen Sie das Innengerät
Übersicht
a
c
e
b
d
a Obere Platte
b Bedieneinheit-Blende
c Schaltkastenabdeckung
d Frontblende
e Hochspannungsschaltkasten-Abdeckung
Öffnen
1 Nehmen Sie die obere Platte ab.
7×
T25
2 Entfernen Sie die Blende der Bedieneinheit. Öffnen Sie die
Scharniere an der Oberseite und schieben Sie die obere
Blende nach oben.
HINWEIS
Wenn Sie die Blende der Bedieneinheit entfernen, trennen
Sie auch die Kabel an der Rückseite der Bedieneinheit-
Blende, um Schäden zu verhindern.
3
3 Entfernen Sie die Schaltkastenabdeckung.
Installationsanleitung
8
4×
T25
4 Entfernen Sie bei Bedarf die Frontblende. Das ist zum Beispiel
in den folgenden Fällen erforderlich:
▪ "4.1.2 So öffnen
Innengeräts" [ 4 9]
▪ "4.2.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 9]
▪ Wenn Sie Zugang zum
benötigen
2×
T25
5 Wenn Sie Zugriff auf
benötigen, entfernen Sie die Hochspannungsschaltkasten-
Abdeckung.
4×
T25
Sie den Schaltkasten des
Hochspannungsschaltkasten
die Hochspannungskomponenten
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
