5 Operação e configuração
5.1 Elementos de operação e de indicação
2
3
4
1

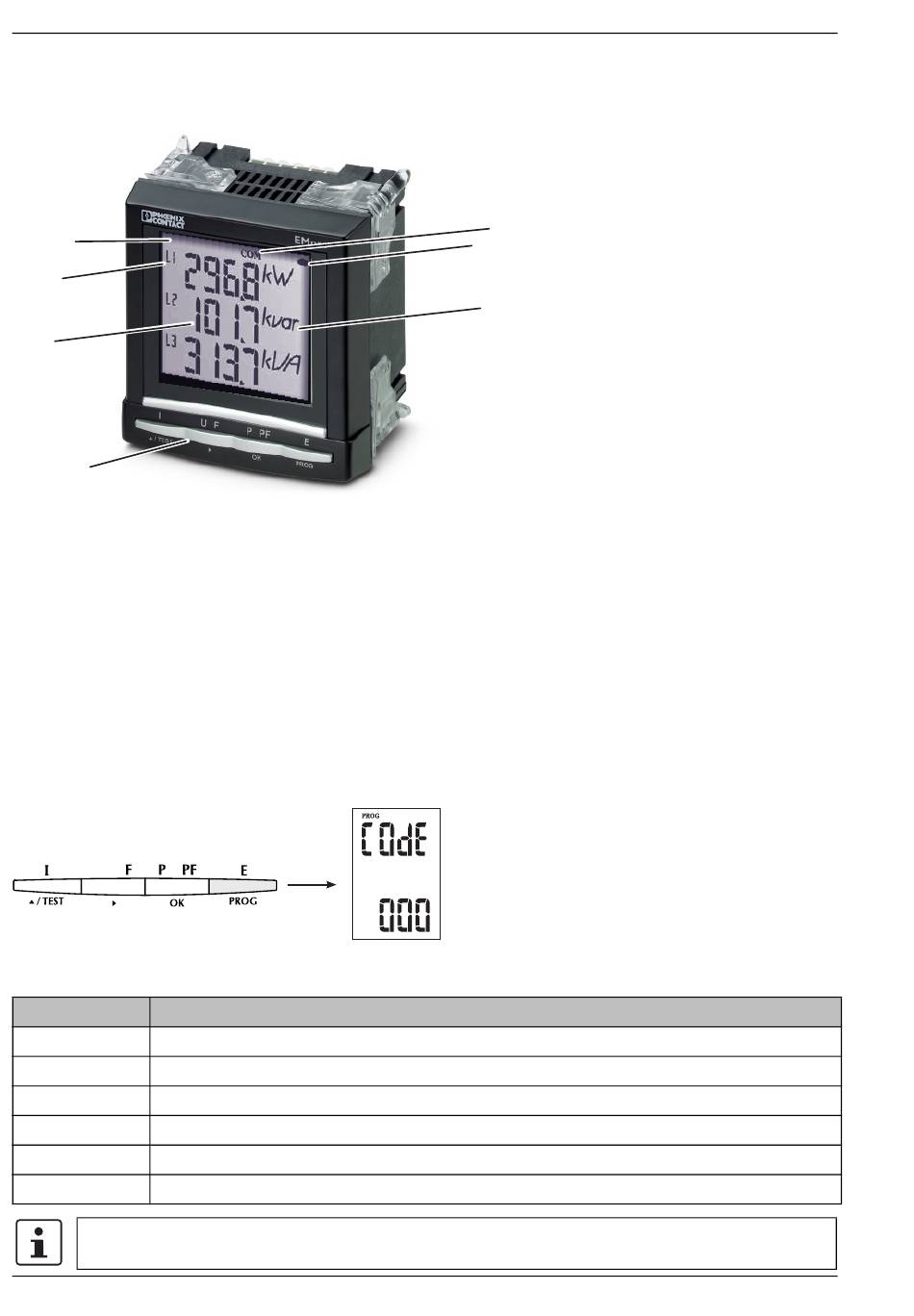

Bild 10 Elementos de operação e de indicação
1. Botão com funcionalidade dupla:
Modo normal: Indicação dos valores de medição
Modo de programação: Alteração da configuração
2. Visor de indicação LCD, iluminado
3. Indicação dos valores de medição no condutor correspondente
4. Valor de medição
5. Unidade
6. Indicação para detecção da energia ativa (pisca com cada kWh)
7. Indicação de comunicação ativa (caso exista um módulo de comunicação opcional)
5.2 Configuração
Após a montagem e conexão do aparelho, você pode efetuar a configuração.
U
Bild 11 Comutar para o modo de configuração
Botão Descrição
PROG Abrir o modo de configuração (manter pressionado durante 3 segundos)
▲ Seleção do próximo item de menu
▶ Abrir o modo de edição
▶ No modo de edição: Seleção dos parâmetros/valores numéricos a alterar
▲ No modo de edição: Alteração dos parâmetros/valores numéricos
OK Confirmação da regulagem
Para sair do modo de configuração, manter o botão "PROG" pressionado durante 3 segundos.
8 PHOENIX CONTACT
1 x
3 segundos
7
6
5
