6.2 Justagemodus / Ausrichtung prüfen
Die Säulen sind korrekt ausgerichtet, wenn das Maß der Abdeckung von links und von rechts etwa gleich groß ist, bis die entsprechende Farbe blinkt. Die
Abdeckschablone sollte vor der Prüfung der Ausrichtung entfernt werden.

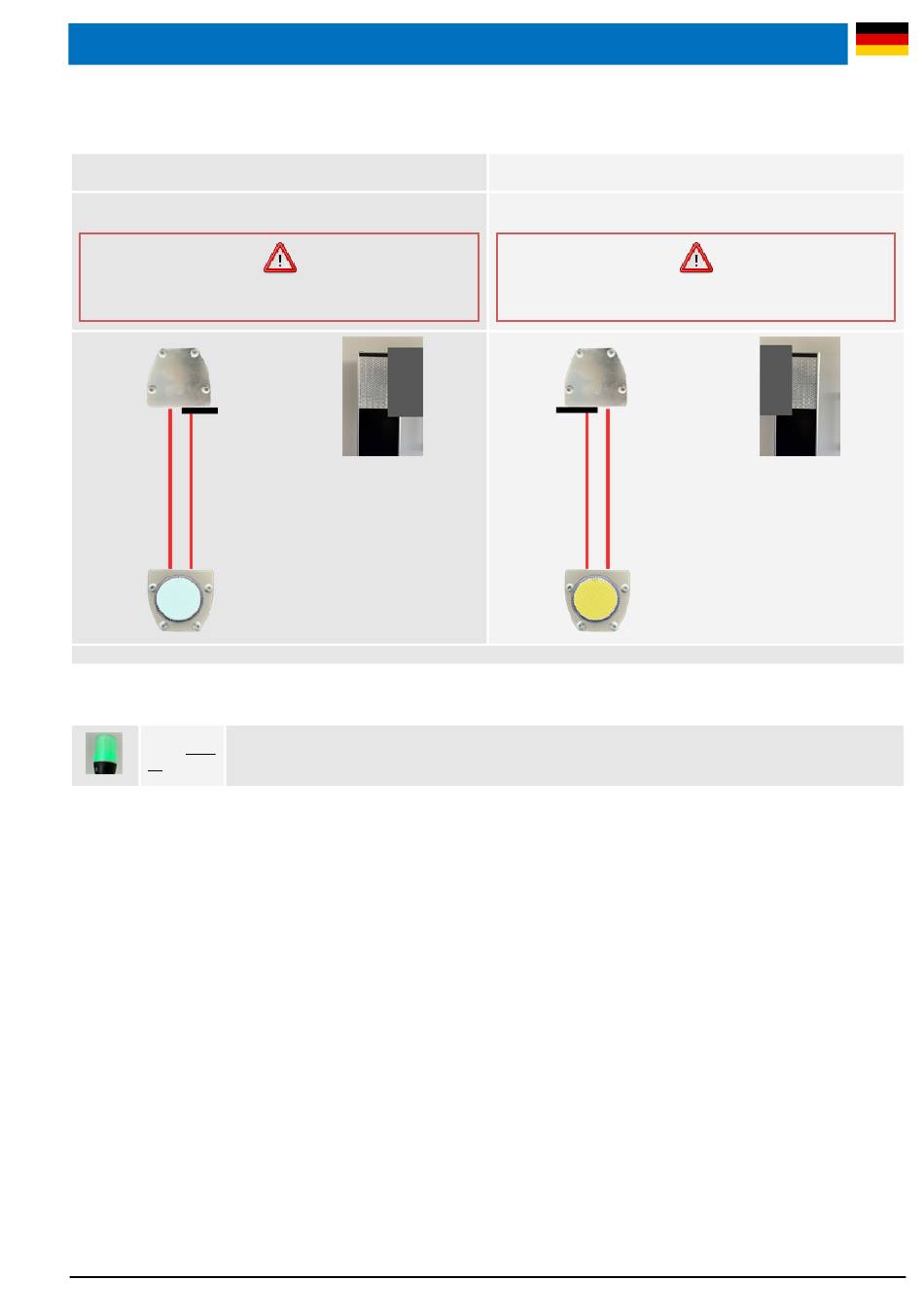

Reflektor direkt vor der Säule langsam von der Seite wie in den Bildern
unten abdecken bis die Ampel weiß blinkt.
Wenn die Ampel schon bei minimaler Abdeckung weiß blinkt, muss die
Sensorsäule noch leicht gegen den Uhrzeigersinn gedreht werden.

6.3 Der Justagemodus ist beendet

Die Sensorsäule ist bereit zur Personenerfassung.
Ampel leuch-
tet grün
Die Abdeckschablone muss nach dem Beenden des Justagemodus entfernt werden.
Fiessler Elektronik GmbH & Co. KG
Buchenteich 14, D-73773 Aichwald
Richtig
Der Justagemodus kann nun über das Menü beendet werden.
Tel.: +49 (0) 711 - 91 96 97 - 0
Fax: +49 (0) 711 - 91 96 97 - 50
Reflektor direkt vor der Säule langsam von der Seite wie in den Bildern
unten abdecken bis die Ampel gelb blinkt.
Wenn die Ampel schon bei minimaler Abdeckung gelb blinkt, muss die
Sensorsäule noch leicht im Uhrzeigersinn gedreht werden.
