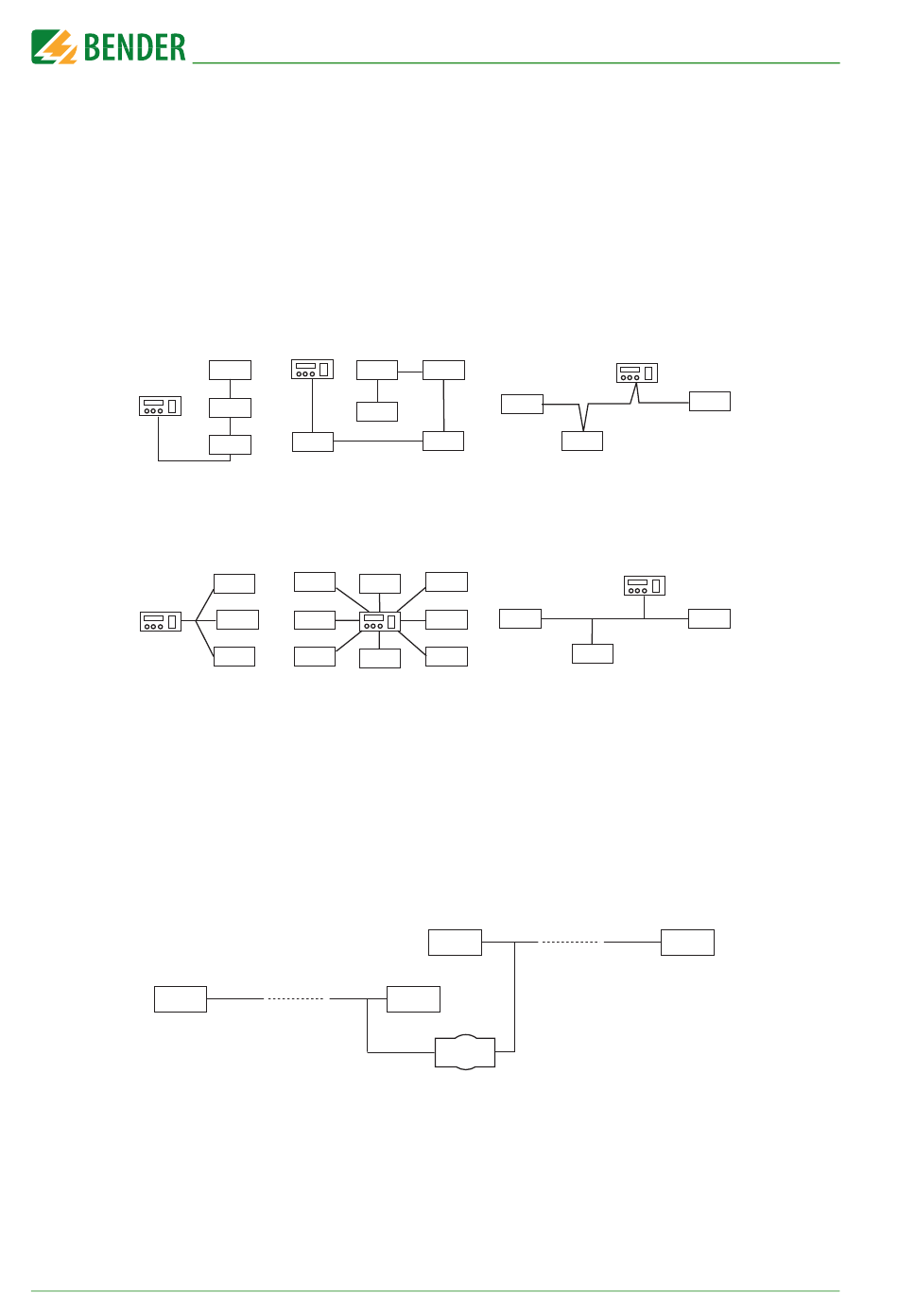

6.2 Topologie RS-485-Netzwerk
Die optimale Topologie für ein RS-485-Netzwerk ist eine Punkt-zu-Punkt-Verbindung.
Dabei ist Gerät 1 mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n usw. verbunden
(„Daisy chain"-Verbindung). Das RS-485-Netzwerk stellt eine unverzweigte, kontinuier-
liche Strecke dar.
6.2.1
Richtige Verlegung
Drei Beispiele für eine richtige Verlegung:
6.2.2
Falsche Verlegung
Drei Beispiele für eine falsche Verlegung:
6.2.3
Verdrahtung
Für die Verdrahtung des RS-485-Netzwerks wird folgende Leitung empfohlen:
Geschirmte Leitung, Ader-Durchmesser ≥ 0,6 mm
(z. B. J-Y(St)Y 2x0,6), Schirm einseitig an Erde (PE).
Anschluss an die Klemmen A und B.
Die maximale Bus-Teilnehmerzahl ist auf 32 Geräte beschränkt. Sollen weitere Geräte
angeschlossen werden, hält Bender hierfür den Schnittstellenverstärker DI1 bereit.
1
41
33
32
DI1
isoLR275_D00127_01_M_XXDE/06.2020
Serielle Schnittstelle
64
