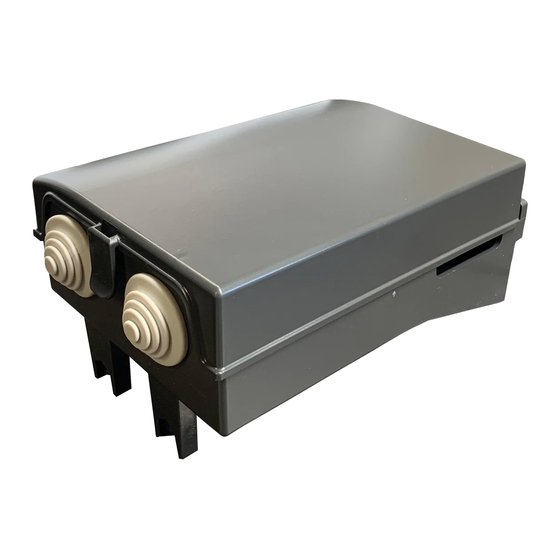

STEUEREINHEIT CP.B24 ELEKTRISCHE ANSCHLÜSSE In der nachstehenden Tabelle sind die elektrischen und in Abb. 1 dargestellten Anschlüsse beschrieben: Klemmen Funktion Beschreibung M+/M- Motor Schnellverbinder zur Verbindung des Motors 24Vdc 120W max. Schnellverbinder zur Verbindung der Endschalter. COM: Gemein für Endschalter Endschalter SWO:Eingang Endschalter ÖFFNEN (Kontakt N.C.)
Seite 5
2) Von Hand die Flügel entsichern, auf halben Hub bringen und wieder blockieren. 3) Stromversorgung wieder herstellen. 4) Eine Schritt-Schritt-Steuerung durch die Taste NC geben, die vorübergehend am Eingang P.P. angeschlossen ist. 5) Die Tür muss sich öffnen. Sollte dies nicht erfolgen, den Verbinder des Motors (M+/M-) und die Endschalter bzw. die Faston-Verbinder an den Mikroschaltern umkehren, und einen neuen Lernvorgang durchführen lassen.
Seite 6
MENÜ FUNKTION MEMO DEFAULT Aktiviert oder deaktiviert den automatischen Schließvorgang. ON: automatischer Schließvorgang aktiviert (ON) Off: automatischer Schließvorgang deaktiviert Aktiviert oder deaktiviert die Funktion Wohngemeinschaft. ON: Funktion Wohngemeinschaft aktiviert. Auf den Öffnungsvorgang haben weder der (OFF) Schritt-Schritt-Impuls noch der Impuls des Sendegeräts Einfluss. Off: Funktion Wohngemeinschaft deaktiviert.
Seite 7
MENÜ FUNKTION Wird diese Funktion gewählt, wartet (Push) der Empfänger auf einen Sendercode der der Schritt- Schritt-Funktion zugeteilt werden muss. Taste des Sendegeräts drücken, dem diese Funktion zugeteilt werden soll. Ist der Code gültig, wird dieser gespeichert und die Meldung OK angezeigt. Ist der Code ungültig, wird die Meldung Err angezeigt.
Seite 8
Derzeit für die selektierte Funktion eingestellter Wert Mit den Tasten <+> und <-> den gewünschten Wert eingeben Der Wert wird programmiert Nach erfolgter Programmierung stellt sich das Display auf die soeben eingestellte Funktion zurück Gleichzeitig <+> und <-> drücken, um zum höheren Menü zu gehen Zweites Menü...
