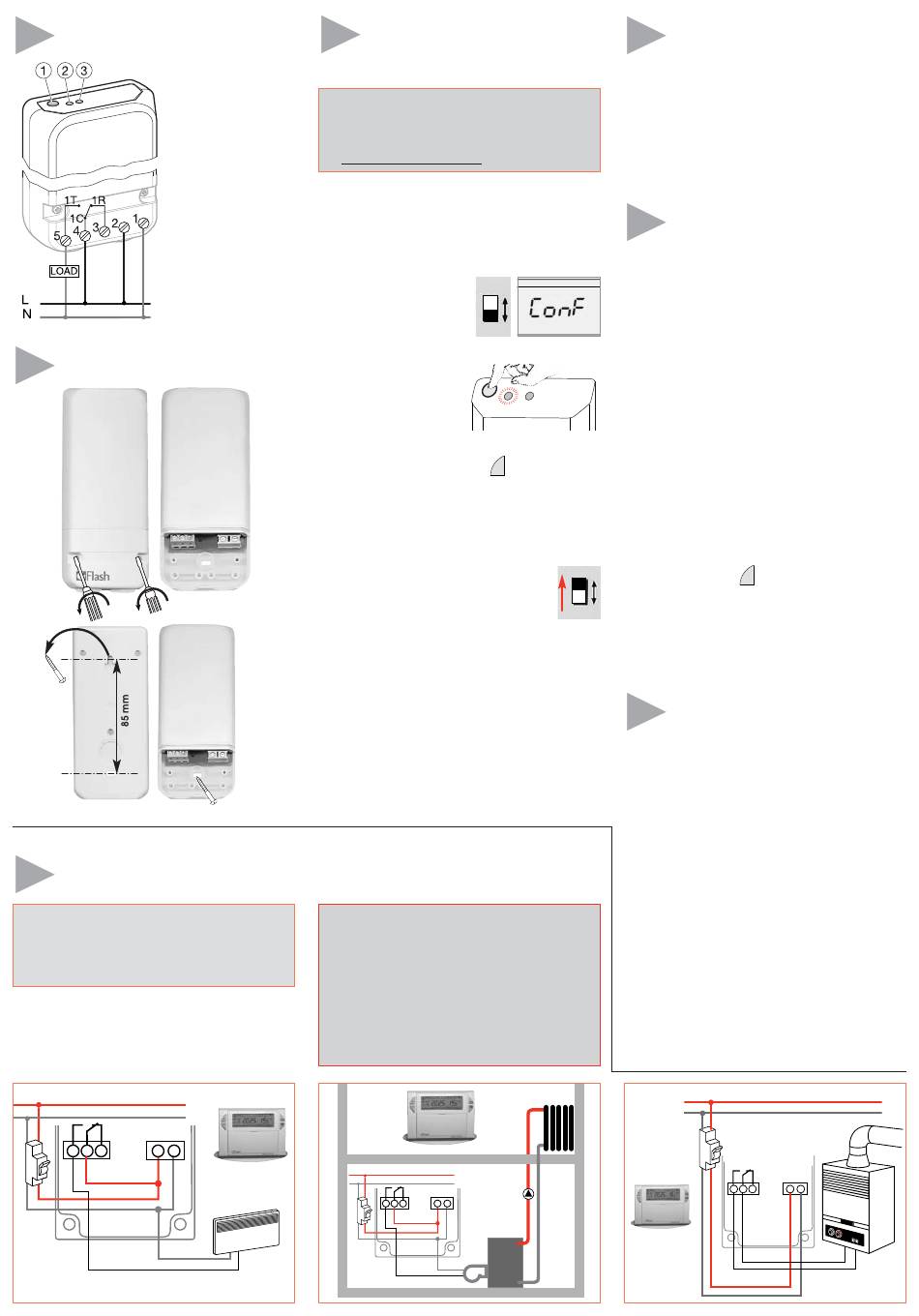

Flash Digi 2 RF Handbuch Seite 8

Ricevitore a muro IP43
➀
Pulsante di
configurazione e di
forzatura
➁
Presenza
corrente di
rete
➂
Visualizzazione
dell'uscita
ON/OFF
Installazione
Collegamento elletrico.
!
Prima di qualsiasi intervento, togliere corrente
all'impianto.
Lo schema dei collegamenti non raffigura le
protezioni. L'installazione deve essere effettuata
da un esperto nel rispetto delle norme in vigore.
L
N
L N
5 4 3 2 1
Codifica della trasmittente
con il ricevitore
!
Importante :
Il kit trasmittente + ricevitore è codificato in
fabbrica ed è dunque immediatamente
funzionante.
E inutile rifare la codifica.
• Le istruzioni qui indicate sono date a titolo
informativo, nel caso in cui Voi abbiate la
necessità di reifare nuovamente la codifica.
1. Posizionare il
AUTO
commutatore 3 situato a
3
tergo del Thermoflash
Digi 2 HF su CONF.
CONF
Il display indica CONF.
2. Premere per 3 secondi il
pulsante del ricevitore.
mémo
La spia OK si mette a
lampeggiare.
3. Premere per 3 secondi il tasto
Digi 2.
4. La spia OK del ricevitore smette di lampeggiare. Il
collegamento trasmettitore/ ricevitore è stabilito.
5. Risposizionare il commutatore a tergo del
Thermoflash Digi 2 su auto.
Per facilitarne l'installazione, il kit Thermoflash Digi 2
HF viene fornito con un cavo flessibile dotato di 4 fili
da 1.5 mm 2 , lunghezza 1,20 m (non collegato).
Per collegare il ricevitore HF, vi consigliamo di
utilizzare questo cavo, rispettando i seguenti codici
cromatici:
Marrone = fase
Blu = neutro
à
Grigio
collegamento con la caldaia
Nero
L
N
L N
5 4 3 2 1
Forzatura
Su questo apparecchio è disponibile un comando
manuale :
- premere brevemente il pulsante del ricevitore
(pressione < 3 secondi)
Ogni volta che si preme brevemente il pulsante,
viene invertito lo stato dell'uscita.
Osservazione :
Il comando radio continua ad avere la precedenza.
Cancellazione totale o parziale
• Cancellazione totale :
Per cancellare tutti i collegamenti
trasmettitore/ricevitore.
- Premere per oltre 10 secondi il pulsante del
ricevitore.
- La spia OK lampeggia lentamente , poi sempre più
rapidamente.
- Premere di nuovo per 3 secondi il pulsante del
ricevitore.
- La spia OK smette di lampeggiare, vengono
cancellati tutti i codici.
ok on/off
Il ricevitore si rimette in modalità « auto ».
• Cancellazione parziale :
+
del Thermoflash Per cancellare un collegamento trasmettitore /
ricevitore.
- Premere per oltre 10 secondi il pulsante del
ricevitore.
- La spia OK si mette a lampeggiare lentamente, poi
sempre più rapidamente.
- Prendere il trasmettitore da decodificare e premere
AUTO per 3 secondi il tasto
modalità CONF o il tasto MEMO (per gli altri
3
trasmettitori)
CONF
- La spia OK smette di lampeggiare e viene
cancellato il collegamento tra quel determinato
trasmettitore ed il ricevitore.
Il ricevitore si rimette in modalità « auto ».
Che cosa fare se...
Il riscaldamento non si accende.
• Il ricevitore non é alimentato : (spia OK spenta).
Verificare il fusibile e l'interruttore automatico.
• Il ricevitore è fuori dalla portata del trasmettitore.
Avvicinatevi al ricevitore.
• Il ricevitore non riconosce il codice del
trasmettitore.
Riconfigurate il ricevitore.
• Il ricevitore è disturbato da un'emissione d'onde
(radioamatore, schermo televisivo, ri-trasmettitore
di telefono cellulare...) :
Cercate di spostare la sorgente da cui
vengono emesse le onde di disturbo.
• Il trasmettitore si trova in una zona di disturbo :
Spostate la posizione del trasmettitore per
uscire dalla zona.
Se il problema persiste, rivolgetevi
all'elettricista.
del Thermoflash Digi 2 su
+
L
N
L N
5 4 3 2 1
