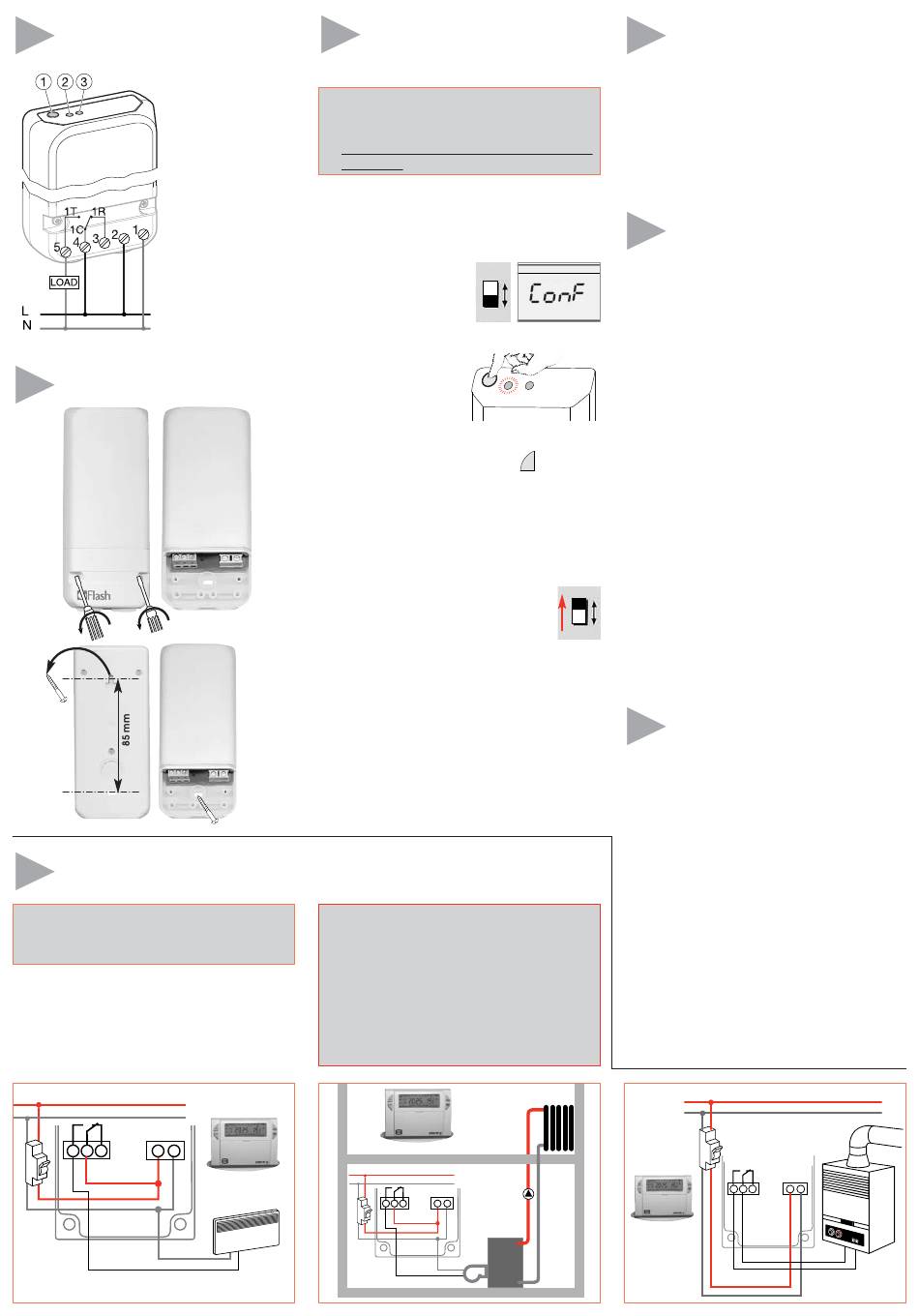

Presentación del receptor
➀
➁
➂
Instalación
Conexión electrica
!
Antes de calquier manipulación, para la
instalación del receptor mural IP43, cortar
la corriente !
L
N
L N
5 4 3 2 1
Codificación del emisor con el
receptor
!
Importante: el equipo emisor + receptor sale
codificado de fábrica, listo para su funciona-
miento. No hace falta recodificar.
Tecla de
configuración e
ROGAMOS ABSTENERSE DE REALIZAR ESTA
forzada
OPERATIVA.
Led encendido
• Las instrucciones abajo indicadas son a título
= el producto
informativo, en el caso o por cualquier razón por la
està alimentado
cual Usted decida realizar una modificación,
realice los pasos siguientes:
Indicador de
funcionamiento
1. Colocar el conmutador 3
situado al dorso del
Thermoflash Digi 2 HF en
posición CONF.
El visualizador indica « CONF ».
2. Mantener pulsado
durante más de 3
segundos el pulsador del
receptor. El testigo OK
parpadea.
3. Pulsar durante 3 segundos el botón
Thermoflash Digi 2 HF.
4. El testigo OK del receptor deja de parpadear. La
sincronización emisor / receptor ha sido
establecida.
5. Colocar de nuevo el conmutador 3
situado al dorso del Thermoflash Digi 2 en
posición « auto ».
Para facilitar su instalación el kit Thermoflash HF se
suministra con un cable flexible de 4 conductores
de 1,5 mm
Para la conexión del receptor HF, se recomienda
el uso de este cable, respetando los colores
siguientes:
Marrón = fase
Azul = neutro
Gris
Negro
AUTO
3
CONF
mémo
ok on/off
+
del
2 de 1,20 m de largo (no conectado).
à
conexión con la caldera
L
N
L N
5 4 3 2 1
Marcha/Paro forzado
(ON/OFF forzado)
En caso de sufrir algún problema en su instalación,
existe la possibilidad de forzar un cambio en la salida
del relé, pasándolo a ON o a OFF.
- Pulsar brevemente (menos de 3 sec) la tecla del
receptor.
El contacto commutará y el LED le indicará el
cambio de estado.
Borrado total o parcial:
• Borrado total:
Para borrar todas las sincronizaciones emisor /
receptor.
- Mantener pulsado durante más de 10 segundos el
pulsador del receptor.
- El testigo OK parpadea primero lentamente y luego
más rápidamente.
- Pulsar de nuevo durante 3 segundos el pulsador del
receptor.
- El testigo OK deja de parpadear, todos los códigos
han sido borrados.
El receptor vuelve al modo « auto ».
• Borrado parcial:
Para borrar una sincronización emisor / receptor.
- Mantener pulsado durante más de 10 segundos el
pulsador del receptor.
- El testigo OK parpadea primero lentamente y luego
más rápidamente.
AUTO
- Tomar el emisor que se desea descodificar y pulsar
3
durante 3 segundos el botón « + » del Thermoflash
Digi 2 en modo CONF.
CONF
- El testigo OK deja de parpadear, la sincronización
entre este emisor y el receptor ha sido borrada.
El receptor vuelve al modo « auto ».
Qué hacer si... ?
La calefacción no se pone en marcha.
• El receptor no recibe alimentación : (piloto OK
apagado).
Revisar el fusible y el interruptor.
• El receptor está fuera del alcance el emisor.
Acercarse más al receptor.
• El receptor no reconoce el código del emisor :
volver a instalar el receptor.
• El receptor está perturbado por una emisión de
ondas (radioaficionado, pantalla de televisión,
reemissor de téléfono móvil, ...)
Intentar desplazar la fuente de emisión
de las ondas perturbadoras).
• El emisor está en una zona perturbada :
Desplazar la posición del emisor para
salir de la zona.
Si el problema continúa, Ilamar el
electricista.
L
N
5 4 3
L N
2 1
