Flash Digi 2 RF Handbuch Seite 4

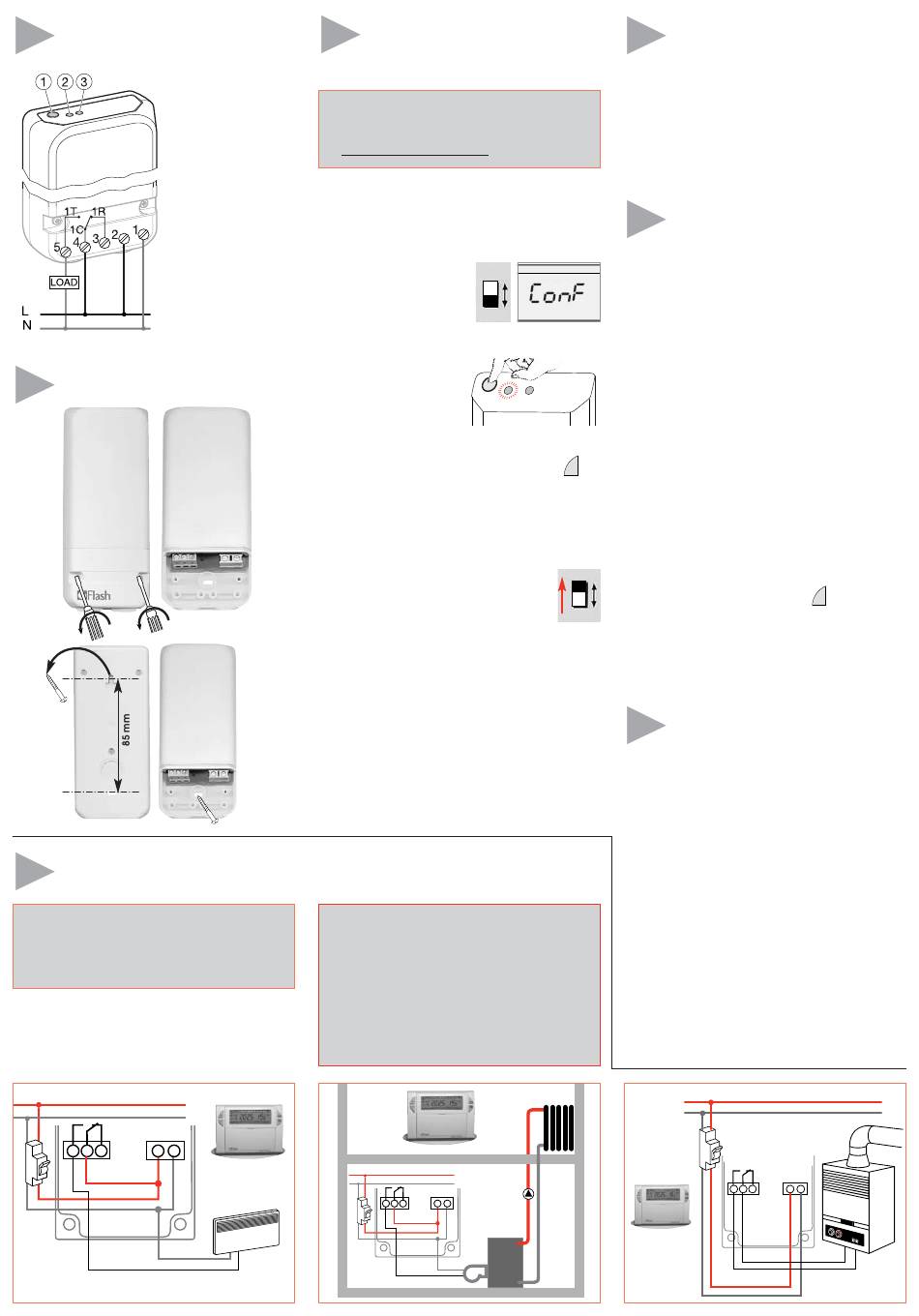

Présentation du récepteur
➀
➁
➂
Installation
Schémas de câblage
!
Avant toute intervention, coupez le courant.
Le schéma de câblage ne représente pas les
protections. L'installation doit être réalisée par un
professionnel dans le respect des normes en
vigueur.
L
N
L N
5 4 3 2 1
Codage de l'émetteur avec le
récepteur
!
Important : L'ensemble émetteur + récepteur
est codé en usine et est donc immédiatement
BP de
fonctionnel.
configuration
Inutile de refaire le codage.
et de forçage
Présence
• Les instructions ci-dessous sont données à titre
secteur
d'information, dans le cas où pour une raison
quelconque vous seriez amené à réaliser un
Visualisation
nouveau codage.
de la sortie
ON/OFF
1. Positionner le
commutateur 3 au dos
du Thermoflash Digi 2 HF
sur CONF. L'afficheur indique CONF.
2. Appuyer pendant plus
de 3 secondes sur le
bouton poussoir du
récepteur. Le voyant OK
clignote.
3. Appuyer pendant 3 secondes sur le bouton
Thermoflash Digi 2.
4. Le voyant OK du récepteur arrête de clignoter.
Le lien émetteur / récepteur est établi.
5. Repositionner le commutateur au dos du
Thermoflash Digi 2 sur « auto ».
Pour faciliter son installation, le kit Thermoflash Digi 2
HF est livré avec un câble souple 4 fils de 1,5 mm
longueur 1,20 m (non raccordé).
Pour le raccordement du récepteur HF, nous vous
conseillons d'utiliser ce câble, en respectant le
code couleur suivant :
brun = phase
bleu = neutre
gris
noir
AUTO
3
CONF
mémo
ok on/off
à
liaison vers la chaudière
L
N
L N
5 4 3 2 1
Forçage ON/0FF
La commande manuelle est disponible sur ce
produit :
- appuyez brièvement sur le bouton poussoir du
récepteur (appui < 3s),
Chaque appui bref inverse l'état de la sortie.
Remarque :
la commande radio reste prioritaire.
Effacement total ou partiel
• Effacement total
Pour effacer tous les liens émetteurs / récepteur
- Appuyer pendant plus de 10 secondes sur le bouton
poussoir du récepteur.
- Le voyant OK clignote lentement puis plus
rapidement.
- Appuyer à nouveau pendant 3 secondes sur le
bouton poussoir du récepteur.
- Le voyant OK arrête de clignoter, tous les codes
sont effacés.
Le récepteur retourne en mode « auto ».
+ • Effacement partiel
du
Pour effacer un lien émetteur / récepteur
- Appuyer pendant plus de 10 secondes sur le bouton
poussoir du récepteur.
- Le voyant OK clignote lentement puis plus
rapidement.
AUTO
- Prendre l'émetteur à dé-codifier et appuyer
3
pendant 3 secondes sur le bouton
Thermoflash Digi 2 en mode CONF ou sur le bouton
CONF
MEMO (pour les autres émetteurs).
- Le voyant OK arrête de clignoter, le lien entre cet
émetteur et le récepteur est effacé.
Le récepteur retourne en mode « auto ».
Que faire si...
Le chauffage ne se met pas en marche.
• Le récepteur n'est pas alimenté : (voyant OK éteint)
Vérifiez le fusible et le disjoncteur.
• Le récepteur est hors de portée de l'émetteur :
Rapprochez-vous suffisamment du
récepteur.
• Le récepteur ne reconnaît pas le code de
l'émetteur :
Réinstallez le récepteur.
• Le récepteur est perturbé par une émission d'ondes
(radio amateur, écran de télévision, ré-émetteur de
2 ,
téléphone portable...) :
Essayez de déplacer la source d'émis-
sion des ondes perturbatrices.
• L'émetteur est dans une zone perturbée :
Déplacez la position de l'émetteur pour
sortir de la zone.
Si le problème persiste contactez votre
électricien.
L
N
5 4 3
du
+
L N
2 1
