- Es empfiehlt sich, die beiden Abläufe miteinander zu verbinden
und so einen einzigen Abfluss zu realisieren, wie gezeigt in Pos.
1 oder 1a. Es ist jedoch auch möglich, die Abläufe unabhängig
voneinander an das Abflusssystem anzuschließen.
In jedem Fall müssen die Abläufe, wie gezeigt, in den Boden ein-
gebaut werden, wobei auch die Position der Stützen (Füße) des
Gestells zu berücksichtigen sind.
Vorbereitung der Wasseranschlüsse
Wo vorgesehen, empfiehlt sich für den Anschluss an das Was-
sernetz (Pos. 5D - Dusche) Rohre mit einem min. Ø von 14 mm
zu nutzen; diese müssen mit einem 1/2"-Anschluss mit Außen-
gewinde enden.
Wenn das Modell „Sauna" mit einem automatischen Befülltank
ausgestattet ist, so muss ein 1/2"-Anschluss mit Außengewinde
(Kaltwasser) vorgesehen werden (Pos. 5S) .
Für einen korrekten Betrieb müssen zudem die in den „Hy-
draulischen Daten" angegebenen Werte des Drucks und der
Durchflussmenge garantiert sein.
Bei „hartem" Wasser sollte in der Hydraulikanlage, die
den Apparat versorgt, ein Entkalker installiert werden,
damit Kalkablagerungen vermindert und/oder verhin-
dert werden.
ACHTUNG: (IEC 60335-1/A2) Der Druck der Hydraulik-
anlage, die den Apparat versorgt, darf 600 kPa nicht
überschreiten (6 bar).

Vorbereitung des elektrischen Anschlusses

Der elektrische Anschluss kann wie folgt vorgenommen werden:
Sauna
- Einphasenleitung (220-240V 1~);
- Dreiphasenleitung bestehend aus drei Phasenleitern +
Neutralleiter (380-415V 3N~).
Dusche
- Einphasenleitung (220-240V 1~);
Die nominale Versorgungsspannung des Gerätes ist im-
mer und in jedem Fall 220-240 V.
Das Gerät kann auch in Ländern installiert werden, in
denen die 220-240-V-Spannung von einem zweiphasigen
System geliefert wird; für den Anschluss siehe Installation-
sanleitung.
Jede „Sauna" wird mit einem omnipolaren Schalter geliefert,
komplett mit Kabel, das bereits an den Schaltkasten des Appara-
tes angeschlossen und zirka 400 cm lang ist, wie gezeigt in Pos. 2S.
Dieser Schalter muss in einem Bereich untergebracht werden,
der die Sicherheitsvorschriften der geltenden Norm erfüllt.
Jede „Dusche" wird mit einem Klemmenbrett geliefert, das im
technischen Raum positioniert ist; an dieses Klemmenbrett muss
ein Kabel angeschlossen werden (Pos. 2D), das von einem omni-
polaren Trennschalter kommt; dieser Schalter muss in einem Be-
reich untergebracht werden, der die Sicherheitsvorschriften der
geltenden Norm erfüllt.
Für die Modalitäten, die hinsichtlich der elektrischen An-
schlüsse zu befolgen sind, siehe Installationsanleitung..
Bei entsprechend vorbereiteten Modellen kann das Gerät an
einen Alarmkreisangeschlossen werden. Dazu im mit dem Sym-
bol "Klingel" ein Doppelkabel mit mindestens den Merkmalen
des Typs H 05 VV-F 2x2,5 mm
solches Kabel ist unverzichtbar, damit sichergestellt wird, dass
die am Kasten montierte Kabelklemme den vorgeschriebenen
Schutzgrad (Dichtigkeit) gewährleistet.

Vorbereitung der Audio-Anlage

"Sauna" und/oder "Hamam" sind mit Verteilern* ausgestattet,
die an einen Drahtfunkkreislauf angeschlossen werden können;
zu diesem Zweck muss ein entsprechendes Kabel vorgesehen
werden, wie gezeigt in Pos. 3.
Auf Wunsch ist ein Audio-Set erhältlich, das im technischen
Raum des Apparates installiert werden kann und an das die Ver-
teiler angeschlossen werden.
HINWEISE:
(*) zwei Verteiler; Impedanz: 4 Ω - Nennleistung: 20 W x 2.

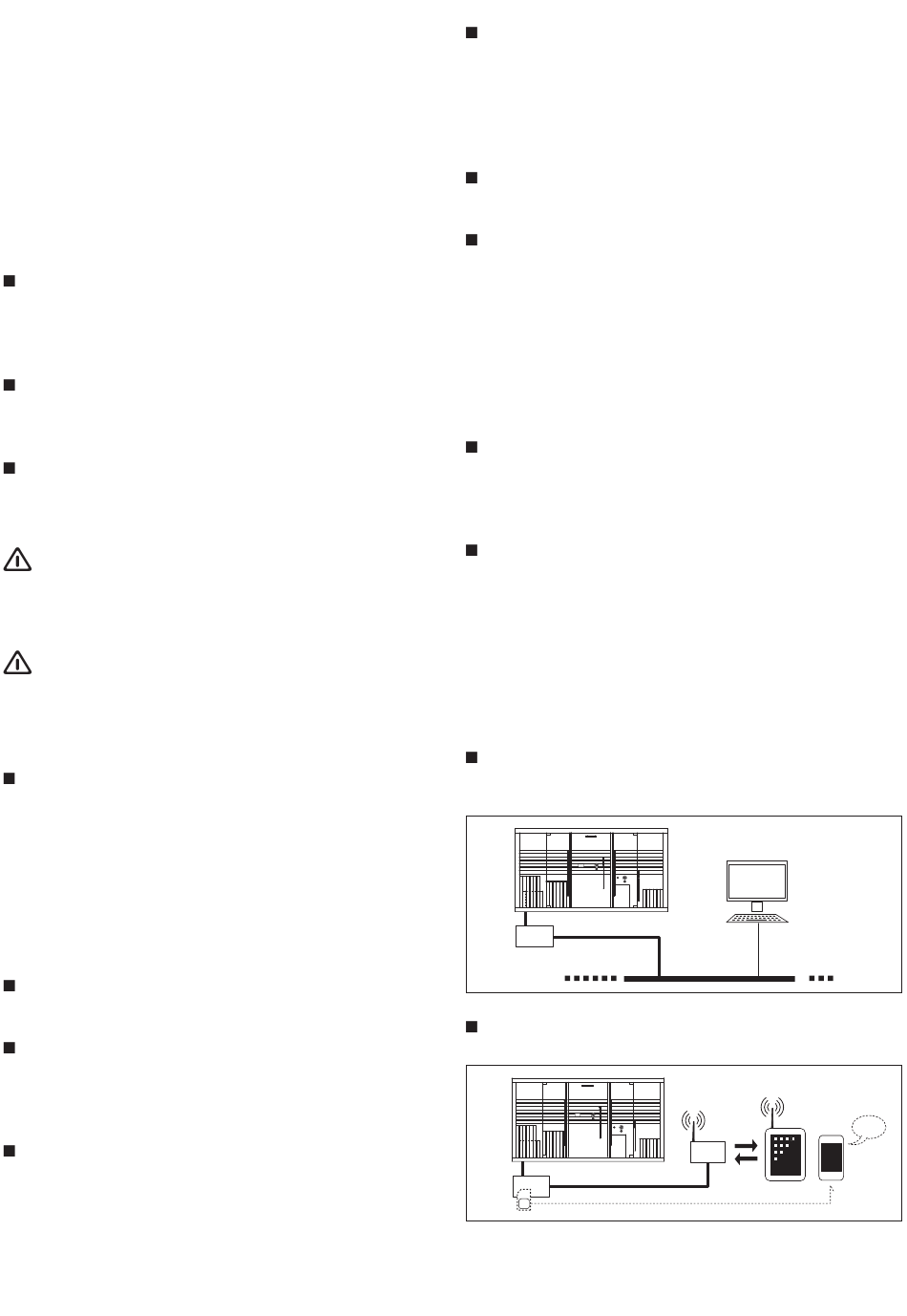

Vorbereitung der Fernbedienung
(sofern vorgesehen)
Die Funktionen "Sauna" und "Hamam" können über einen
Computer verwaltet werden, der mittels Ethernet (LAN) mit einer
Fernbedienung (Kontrollsystem sc) verbunden wird:
sc
Es kann auch ein Smartphone oder ein Tablet benutzt werden,
das über ein Wireless Netz (WLAN/Wi-Fi) verbunden wird:
sc
sim
25
2
(220-240V - 2A max.) vorsehen; ein
LAN
wi-fi
SMS
