Exsys EX-1184HMV Bedienungsanleitung

EX- EX EX - - 1184HMV 1184HMV 1184HMV
JUMPER SETTING & CONNECTORS:
USB 3.0
B-Connector:
JP1:
Self Self = Power via Terminal block power supply 7V - 40V (default)
Bus = Power via USB Bus 5V
Bus
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B Connector of the Hub.
2. Connect the power supply to the T-Block or DC Connector of the Hub.
3. Now connect the other end from the USB cable ( A-Plug) to the A-Connector at
your PC.
DRIVER INSTALLATION :
All OS
After the hardware installation OS will recognize the device automatically and install its
drivers.
CHECK INSTALLED DRIVER:
Open as sample the >Device manager< . Now you should see at „USB Devices" the
following new entrys: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING :
For cleaning please use only a dry fluffless cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX- EX EX - - 1184HMV 1184HMV 1184HMV
Attention!
Never plug in with
force or in wrong
direction.
English English English
AUFBAU :
USB B-Buchse
PC-Anschluss
USB 1-4
4 x Externe
USB 3.0 A-
Buchse für
Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN :

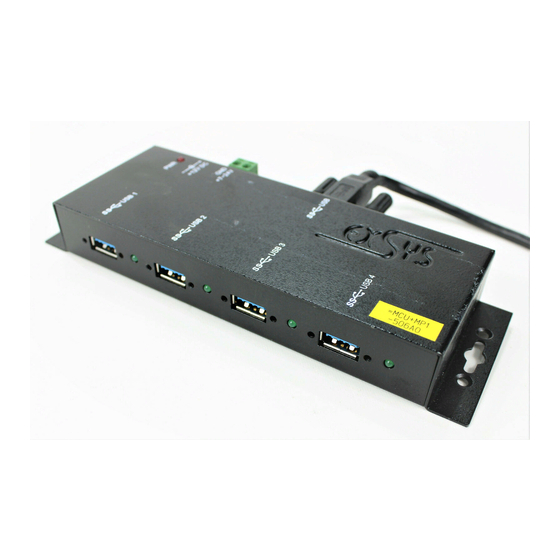

Die EX-1184HMV ist ein USB 3.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für
Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil können
an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus wird
optimal durch die Leistung des schnellen Chipsets unterstützt. Die EX-1184HMV ge-
währleistet so eine sichere Datenübertragung und exzellente Performance von bis zu
5000Mbit pro Sekunde! Sie besitzt ausserdem verschraubbare USB– Anschlüsse und
unterstützt den self powered und bus powered Modus. Es ist nicht möglich die I/O
Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS)
und beim Installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
+7V ~ 40V T-Block:
+7V ~ 40V
USB 3.0
A Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.1 / 22.07.10
USB 2.0 & 3.0 Anschluss
Alle Betriebssysteme
4 x A-Buchse, 1 x B-Buchse, 1 x 7-40V T-Block
EX-1184HMV, Anleitung, USB Kabel, DIN-Rail Kit
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG !!!
Schließen sie niemals Strom an Ground an da dies ihre Hardware
zerstören kann!!!
GND (Ground)
1
Betriebs LED
12V DC An-
schluss für beilie-
gendes Netzteil
7-40V T-Block für
optionales exter-
nes Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
