ASROCK H170 Combo Handbuch Seite 54

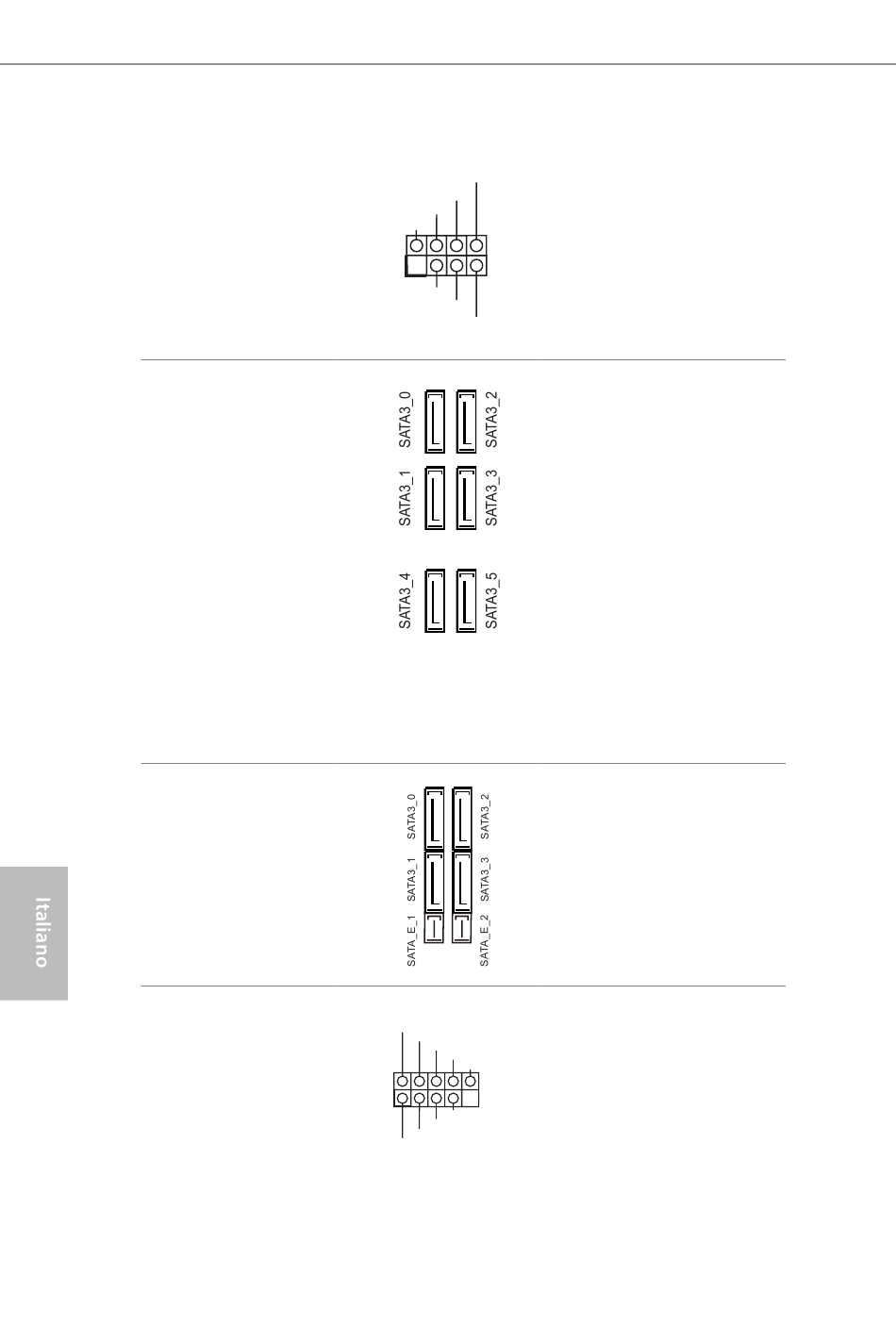

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 17)
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 8)
(SATA3_1:
vedere pag. 1, n. 10)
(SATA3_2:
vedere pag. 1, n. 9)
(SATA3_3:
vedere pag. 1, n. 11)
(SATA3_4:
vedere pag. 1, n. 15)
(SATA3_5:
vedere pag. 1, n. 14)
Connettori Serial ATA
Express
(SATA_E_1:
vedere pag.1, n. 12)
(SATA_E_2:
vedere pag.1, n. 13)
Header USB 2.0
(USB_9_10 a 9 pin)
(vedere pag. 1, n. 19)
(USB_11_12 a 9 pin)
(vedere pag. 1, n. 18)
52
Collegare i LED alimen-
SPEAKER
DUMMY
tazione e l'altoparlante a
DUMMY
+5V questo connettore.
1
PLED+
PLED+
PLED-
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati ino a 6,0
Gb/s. SATA3_0, SATA3_1
è condiviso con SATA_
E_1. SATA3_2, SATA3_3 è
condiviso con SATA_E_2.
* Se M2_1 è occupato
da un dispositivo M.2 di
tipo SATA, SATA3_0 sarà
disabilitato.
Collegare i dispositivi
d'archiviazione SATA o
PCIe a questi connettori.
Ci sono due connettori
USB_PWR
P-
su questa scheda madre.
P+
GND
DUMMY
Ciascun header USB 2.0
può supportare due porte.
1
GND
P+
P-
USB_PWR
