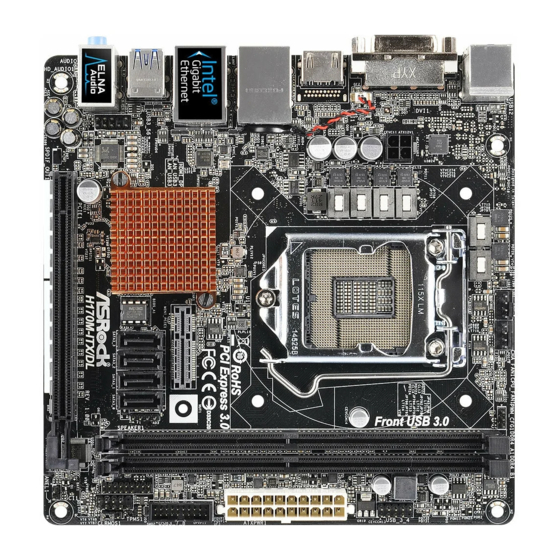

ASROCK H170M-ITX/DL Handbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. H170M-ITX/DL
  6. Handbuch
ASROCK H170M-ITX/DL Handbuch

ASROCK H170M-ITX/DL Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published July 2015
Copyright©2015 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identiication or explanation and to the owners' beneit, without intent to
infringe.
Disclaimer:
Speciications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or itness for a particular
purpose.
In no event shall ASRock, its directors, oicers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of proits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
his device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
he Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK H170M-ITX/DL

Inhaltszusammenfassung für ASROCK H170M-ITX/DL

  • Seite 1 (including damages for loss of proits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 he terms HDMI™ and HDMI High-Deinition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

  • Seite 3: Motherboard-Layout

    H170M-ITX/DL Motherboard Layout USB 2.0 CHA_FAN1 CPU_FAN1 T: USB1 B: USB2 USB 3.0 Top: T: USB1 RJ-45 B: USB2 RoHS PCI Express 3.0 USB 3.0 Top: T: USB3 RJ-45 B: USB4 MINI_PCIE1 Intel USB 3.0 H170 TPMS1 T: USB5 128Mb...
  • Seite 4 No. Description Chassis Fan Connector (CHA_FAN1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) USB 2.0 Header (USB_3_4) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_7_8) TPM Header (TPMS1) System Panel Header (PANEL1) Clear CMOS Jumper (CLRMOS1) Chassis Intrusion Header (CI1) Chassis Speaker Header (SPEAKER1) SATA3 Connector (SATA3_0)
  • Seite 5 H170M-ITX/DL I/O Panel No. Description No. Description USB 2.0 Ports (USB12) USB 3.0 Ports (USB3_56) LAN RJ-45 Port (Realtek RTL8111H)* USB 3.0 Ports (USB3_34) LAN RJ-45 Port (Intel® I219V)* USB 3.0 Ports (USB3_12) Line In (Light Blue)** HDMI Port Front Speaker (Lime)**...
  • Seite 6 ** To conigure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Coniguration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Coniguration: Port Function...

  • Seite 7: Package Contents

    If you require technical support related to this mother- board, please visit our website for speciic information about the model you are using. You may ind the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8 1.2 Speciications • Mini-ITX Form Factor Platform • Solid Capacitor design • High Density Glass Fabric PCB • Supports 6 Generation Intel® Core i7/i5/i3/Pentium®/ Celeron® Processors (Socket 1151) • Digi Power design • 6 Power Phase design • Supports Intel® Turbo Boost 2.0 Technology • Intel ®...
  • Seite 9 • Supports Energy Eicient Ethernet 802.3az • Supports PXE • 1 x PS/2 Mouse/Keyboard Port Rear Panel • 1 x DVI-D Port • 1 x HDMI Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))

  • Seite 10: Hardware Monitor

    • 6 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED) • HD Audio Jacks: Line in / Front Speaker / Microphone • 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,...
  • Seite 11 * To install Windows® 7 OS, a modiied installation disk with xHCI drivers packed into the ISO ile is required. Please refer to page 138 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock’s website for details: http://www.asrock.com • FCC, CE, WHQL Certiica- • ErP/EuP Ready (ErP/EuP ready power supply is required)
  • Seite 12 Chapter 2 Installation his is an ATX form factor motherboard. Before you install the motherboard, study the coniguration of your chassis to ensure that the motherboard its into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 13: Installing The Cpu

    H170M-ITX/DL 2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 15 H170M-ITX/DL Please save and replace the cover if the processor is removed. he cover must be placed if you wish to return the motherboard for ater service.
  • Seite 16 2.2 Installing the CPU Fan and Heatsink...
  • Seite 17 H170M-ITX/DL 2.3 Installing Memory Modules (DIMM) his motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel coniguration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 19 H170M-ITX/DL 2.4 Expansion Slots (PCI Express Slots) here is 1 PCI Express slot and 1 mini-PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched of or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 20 2.5 Jumpers Setup he illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. he illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Seite 21 H170M-ITX/DL 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 22 Serial ATA3 Connectors hese four SATA3 (SATA3_0: connectors support SATA see p.1, No. 12) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 13) 6.0 Gb/s data transfer rate. (SATA3_2: see p.1, No. 14) (SATA3_3: see p.1, No. 15) USB 2.0 Header here is one header on DUMMY...
  • Seite 23 H170M-ITX/DL Chassis Speaker Header Please connect the chassis SPEAKER DUMMY (4-pin SPEAKER1) speaker to this header. DUMMY (see p.1, No. 11) Chassis Fan Connector Please connect fan cables (4-pin CHA_FAN1) to the fan connectors and (see p.1, No. 1) match the black wire to...
  • Seite 24 Chassis Intrusion Header his motherboard (2-pin CI1) supports CASE OPEN Signal (see p.1, No. 10) detection feature that detects if the chassis cove has been removed. his feature requires a chassis with chassis intrusion detection design. TPM Header his connector supports Trusted (17-pin TPMS1) Platform Module (TPM) system, (see p.1, No.

  • Seite 25: Einleitung

    H170M-ITX/DL 1 Einleitung Vielen Dank, dass Sie sich für das H170M-ITX/DL von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 26: Technische Daten

    1.2 Technische Daten • Mini-ITX-Formfaktor Plattform • Feststokondensator-Design • Leiterplatte mit hochdichtem Glasgewebe • Unterstützt die Prozessoren Intel® Core Prozessor i7/i5/i3/Pentium®/ Celeron® der 6. Generation (Sockel 1151) • Digi Power design • 6-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Intel ®...
  • Seite 27 *Zur Koniguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA-Audiokondensatoren • 1 x Intel® I219V (Gigabit-LAN-PHY 10/100/1000 Mb/s) • 1 x Realtek RTL8111H (PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s) • Unterstützt Wake-On-WAN (am Realtek RTL8111H)

  • Seite 28: Anschluss

    • 1 x Audioanschluss an Frontblende • 1 x USB 2.0-Stitleiste (unterstützt 2 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.0-Stitleiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung...
  • Seite 29 Zertiizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen inden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 30: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „ofen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 31: Integrierte Stiftleisten Und Anschlüsse

    H170M-ITX/DL 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stitleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stitleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stitleisten und Anschlüssen können Sie das Motherboard dauerhat beschädigen. Systemblende-Stitleiste Verbinden Sie...
  • Seite 32 Serial-ATA-III-Anschlüsse Diese vier SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 12) SATA-Datenkabel für (SATA3_1: interne Speichergeräte mit siehe S. 1, Nr. 13) einer Datenübertragungsge (SATA3_2: schwindigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 14) (SATA3_3: siehe S. 1, Nr. 15) USB 2.0-Stitleiste Es gibt eine Stitleiste an DUMMY...
  • Seite 33 H170M-ITX/DL Gehäuselautsprecherstit- Bitte verbinden Sie den SPEAKER leiste Gehäuselautsprecher mit DUMMY DUMMY (4-polig, SPEAKER1) dieser Stitleiste. (siehe S. 1, Nr. 11) Gehäuselüteranschluss Bitte verbinden Sie die (4-polig, CHA_FAN1) Lüterkabel mit den FAN_SPEED_CONTROL (siehe S. 1, Nr. 1) Lüteranschlüssen; der CHA_FAN_SPEED FAN_VOLTAGE schwarze Draht gehört zum...
  • Seite 34 Gehäuseeingrif-Stitleiste Dieses Motherboard unterstützt die (2-polig, CI1) Gehäuse-ofen-Erkennung, (siehe S. 1, Nr. 10) Signal die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingriferkennungsdesign voraus. TPM-Stitleiste Dieser Anschluss unterstützt das Trusted (17-polig, TPMS1) Platform Module- (TPM) System, das (siehe S.

  • Seite 35: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
  • Seite 36 1.2 Spéciications • Facteur de forme Mini-ITX Plateforme • Conception à condensateurs solides • PCB en tissu de verre haute densité • Prend en charge les processeurs 6 Processeur génération Intel® Core i7/i5/i3/Pentium®/Celeron® (Socket 1151) • Digi Power design • Alimentation à 6 phases • Prend en charge la technologie Intel®...
  • Seite 37 • Prend en charge PXE • 1 x port souris/clavier PS/2 Connec- • 1 x port DVI-D tique du • 1 x port HDMI panneau • 2 x ports USB 2.0 (Protection contre les décharges arrière électrostatiques (Protection complète contre les pics ASRock))
  • Seite 38 • 6 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) • Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone • 4 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,...
  • Seite 39 • ErP/EuP Ready (alimentation ErP/EuP ready requise) tions * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o vercloking présente certains risques, incluant des modii- cations du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’...
  • Seite 40 1.3 Coniguration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la coniguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 41 H170M-ITX/DL 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 42 Connecteurs Serial ATA3 Ces quatre connecteurs (SATA3_0: SATA3 sont compatibles voir p.1, No. 12) avec les câbles de données (SATA3_1: SATA pour les appareils de voir p.1, No. 13) stockage internes avec un (SATA3_2: taux de transfert maximal voir p.1, No. 14) de 6,0 Go/s.
  • Seite 43 H170M-ITX/DL Embase du haut-parleur du Veuillez brancher le haut- SPEAKER châssis parleur du châssis sur cette DUMMY DUMMY (SPEAKER1 à 4 broches) embase. (voir p.1, No. 11) Connecteur du ventilateur Veuillez brancher les câbles du châssis du ventilateur sur les FAN_SPEED_CONTROL (CHA_FAN1 à...
  • Seite 44 Embase d’intrusion châssis Cette carte mère prend (CI1 à 2 broches) en charge la fonction Signal (voir p.1, No. 10) de détection CHASSIS OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion.

  • Seite 45: Contenuto Della Confezione

    Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciiche relative al modello attualmente in uso.

  • Seite 46: Speciiche

    1.2 Speciiche • Fattore di forma Mini-ITX Piattaforma • Design condensatore solido • PCB di ibra di vetro ad alta densità • Supporta processori 6 Generation Intel® Core i7/i5/i3/ Pentium®/Celeron® (Socket 1151) • Digi Power design • Potenza a 6 fasi • Supporta la tecnologia Intel®...
  • Seite 47 • Supporto di Wake-On-WAN (su Realtek RTL8111H) • Supporta Wake-On-LAN • Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente) • Supporto del rilevamento cavo LAN (su Realtek RTL8111H) • Supporta Energy Eicient Ethernet 802.3az • Supporta PXE...
  • Seite 48 • 1 x Collettore USB 2.0 (supporta 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • AMI UEFI Legal BIOS 128Mb con interfaccia di supporto...
  • Seite 49 * Per installare Windows® 7, è necessario un disco di installazione modiicato con i driver xHCI integrati nel ile ISO. Fare riferimento a pagina 138 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com • FCC, CE, WHQL Certiicazioni • ErP/EuP Ready (è...
  • Seite 50 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 51 H170M-ITX/DL 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 52 Connettori Serial ATA3 Questi quattro connettori (SATA3_0: SATA3 supportano cavi vedere pag. 1, n. 12) dati SATA per dispositivi (SATA3_1: di archiviazione interna, vedere pag. 1, n. 13) con una velocità di (SATA3_2: trasferimento dati ino a 6,0 vedere pag. 1, n. 14) Gb/s.
  • Seite 53 H170M-ITX/DL Header altoparlante Collegare l'altoparlante SPEAKER DUMMY chassis dello chassis a questo DUMMY (SPEAKER1 a 4 pin) header. (vedere pag. 1, n. 11) Connettore della ventola Collegare i cavi della dello chassis ventola ai connettori della FAN_SPEED_CONTROL (CHA_FAN1 a 4 pin)
  • Seite 54 Header di intrusione nello Questa scheda madre chassis supporta la funzionalità di Signal (CI1 a 2 pin) rilevamento CASE OPEN (vedere pag. 1, n. 10) che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

  • Seite 55: Contenido Del Paquete

    Si esta documentación sufre alguna modiicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíica sobre el modelo que esté...
  • Seite 56 1.2 Especiicaciones • Factor de forma Mini-ITX Plataforma • Diseño de condensador sólido • PCB de ibra de vidrio de alta densidad • Admite la familia de procesadores Intel® Core i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación • Digi Power design • Diseño de 6 fases de alimentación • Compatible con la tecnología de Intel®...

  • Seite 57: Panel Trasero

    • 1 puerto DVI-D • 1 puerto HDMI • 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 6 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 2 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED) • Conector de audio HD: Entrada de línea / Altavoz frontal /...
  • Seite 58 • 1 Conector de audio del panel frontal • 1 cabezal USB 2.0 (compatible con 2 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
  • Seite 59 ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la coniguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte.
  • Seite 60 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 61 H170M-ITX/DL 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 62 Conectores Serie ATA3 Estos cuatro conectores (SATA3_0: SATA3 son compatibles consulte la pág.1, N.º 12) con cables de datos SATA (SATA3_1: para dispositivos de consulte la pág.1, N.º 13) almacenamiento interno (SATA3_2: con una velocidad de consulte la pág.1, N.º 14) transferencia de datos de (SATA3_3: hasta 6,0 Gb/s.
  • Seite 63 H170M-ITX/DL Cabezal de altavoces del Conecte el altavoz del SPEAKER chasis chasis a este cabezal. DUMMY DUMMY (SPEAKER1 de 4 pines) (consulte la pág.1, N.º 11) Conector del ventilador del Conecte los cables del chasis ventilador a los conectores FAN_SPEED_CONTROL...
  • Seite 64 Cabezal de intrusión de Esta placa base es chasis compatible con la Signal (CI1 de 2 pines) función de detección de (consulte la pág.1, N.º 10) CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

  • Seite 65: Комплект Поставки

    уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...
  • Seite 66 1.2 Спецификация • Форм-фактор Mini-ITX Платформа • Схема на основе твердотельных конденсаторов • Печатная плата высокой плотности на основе стеклоткани • Поддержка процессоров 6- го Процессор поколения Intel® Core i5/i3/Pentium®/Celeron® (Socket 1151) • Digi Power design • Система питания 6 • Поддержка...
  • Seite 67 HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере. • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем ELNA • 1 x Intel® I219V (Gigabit LAN PHY 10/100/1000 МБ/с) • 1 x Realtek RTL8111H (PCIE x1 Gigabit LAN 10/100/1000...
  • Seite 68 • 6 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection) • 2 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED) • Разъемы HD Audio: Линейный вход / передние динамики / микрофон • 4 x Разъемы SATA3 со скоростью обмена данными...
  • Seite 69 установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 138. * Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com • FCC, CE, WHQL Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий...
  • Seite 70 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой...
  • Seite 71 H170M-ITX/DL 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
  • Seite 72 Разъемы Serial ATA3 Эти четыре разъема (SATA3_0: SATA3 предназначены для См. стр. 1, № 12) подключения кабелей SATA (SATA3_1: внутренних запоминающих См. стр. 1, № 13) устройств для передачи (SATA3_2: данных со скоростью до 6,0 См. стр. 1, № 14) Гб/с.
  • Seite 73 H170M-ITX/DL Колодка динамика Предназначена для SPEAKER корпуса подключения динамика DUMMY DUMMY (4-контактная, корпуса. SPEAKER1) (См. стр. 1, № 11) Разъем вентилятора Предназначены для корпуса подключения кабелей FAN_SPEED_CONTROL (4-контактный, разъемов вентиляторов CHA_FAN_SPEED FAN_VOLTAGE CHA_FAN1) и подключения черного (См. стр. 1, № 1) провода...
  • Seite 74 Колодка для датчика Эта материнская вскрытия корпуса плата поддерживает Signal (2-контактная, CI1) технологию определения (См. стр. 1, № 10) вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия. Колодка ТРМ Этот разъем обеспечивает (17-контактная, TPMS1) поддержку...

  • Seite 75: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especíicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
  • Seite 76 1.2 Especiicações • Formato Mini-ITX Plata- • Design de condensador sólido forma • Tecido de Vidro de Alta densidade PCB • Supports Processadores Intel® 6 ª Geração Core i7/i5/i3/ Pentium®/Celeron® (Soquete 1151) • Digi Power design • Design com 6 fases de alimentação • Suporta a tecnologia Intel®...
  • Seite 77 Mb/s) • Suporte Wake-On-WAN (no Realtek RTL8111H) • Suporta Wake-On-LAN • Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock) • Suporta Detecção de Cabo de LAN (no Realtek RTL8111H) • Suporta Energy Eicient Ethernet 802.3az • Suporta PXE • 1 x Porta PS/2 para mouse/teclado E/S do • 1 x Porta DVI-D...
  • Seite 78 • 1 x conector de áudio do painel frontal • 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
  • Seite 79 ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das deinições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros.
  • Seite 80 1.3 Coniguração dos jumpers A imagem abaixo mostra como os jumpers são conigurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 81 H170M-ITX/DL 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de sistema Ligue o botão de...
  • Seite 82 Conectores série ATA3 Estes quatro conectores (SATA3_0: SATA3 suportam ver p.1, N.º 12) cabos de dados SATA (SATA3_1: para dispositivos de ver p.1, N.º 13) armazenamento interno (SATA3_2: com uma taxa de ver p.1, N.º 14) transferência de dados de (SATA3_3: até...
  • Seite 83 H170M-ITX/DL Suporte do alto-falante do Por favor, conecte o SPEAKER chassi alto-falante do chassi a este DUMMY DUMMY (SPEAKER1 de 4 pinos) suporte. (ver p.1, N.º 11) Conector do ventilador do Por favor, conecte os chassi cabos do ventilador aos...
  • Seite 84 Suporte de intrusão do Esta placa-mãe suporta chassi a função de detecção de Signal (CI1 de 2 pinos) ABERTURA da CAIXA (ver p.1, N.º 10) que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.

  • Seite 85: Ambalaj İçeriği

    Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyor- sanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları...
  • Seite 86 1.2 Özellikler • Mini-ITX Form Faktörü Platform • Yekpare Kapasitör tasarımı • Yüksek Yoğunluklu Cam Elyaf PCB • 6. Nesil Intel® Core i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151) • Digi Power design • 6 Güç Sahası tasarımı • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel ®...
  • Seite 87 *7.1 CH HD Ses konigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir. • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • ELNA Ses Kapakları • 1 x Intel® I219V (Gigabit LAN PHY 10/100/1000 Mb/s) • 1 x Realtek RTL8111H (PCIE x1 Gigabit LAN 10/100/1000...
  • Seite 88 • 1 x 4 pim 12V Güç Bağlayıcısı • 1 x Ön Panel Ses Bağlayıcısı • 1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması...
  • Seite 89 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
  • Seite 90 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı...
  • Seite 91 H170M-ITX/DL 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, (9-pin PANEL1) kasa üzerindeki anahtar ile...
  • Seite 92 Seri ATA3 Bağlayıcıları Bu dört SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz. sf.1, No. 12) sn'ye kadar olan dahili (SATA3_1: depolama aygıtları için bkz. sf.1, No. 13) tasarlanmış SATA veri (SATA3_2: kablolarını destekler. bkz. sf.1, No. 14) (SATA3_3: bkz.
  • Seite 93 H170M-ITX/DL Kasa Hoparlör Bağlantısı Lütfen kasa hoparlörünü SPEAKER (4-pin SPEAKER1) bu bağlantıya takın. DUMMY DUMMY (bkz sf.1, No. 11) Kasa Fanı Konektörü Lütfen fan kablolarını (4-pin CHA_FAN1) fan bağlayıcılarına takın FAN_SPEED_CONTROL (bkz sf.1, No. 1) ve siyah teli topraklama CHA_FAN_SPEED FAN_VOLTAGE pinine bağlayın.
  • Seite 94 Kasa Yetkisiz Erişim Bu anakartın kasa Bağlantısı kapağının açılıp Signal (2-pin CI1) açılmadığını tespit eden (bkz. sf.1, No. 10) bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır. TPM bağlantısı Bu bağlayıcı, anahtarlar, dijital (17-pin TPMS1) sertiikalar, parolalar ve (bkz.
  • Seite 95 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이...
  • Seite 96 1.2 규격 • Mini-ITX 폼 팩터 플랫폼 • 솔리드 콘덴서 구조 • 고밀도 유리 직물 PCB • 6 세대 Intel® Core i7/i5/i3/Pentium®/Celeron® 프로세서 ( 소 켓 1151) 지원 • Digi Power design • 6 개 전원 위상 구조 • Intel® Turbo Boost 2.0 기술 지원 • Intel®...
  • Seite 97 후면 패널 • DVI-D 포트 1 개 • HDMI 포트 1 개 • USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • USB 3.0 포트 6 개 (ESD 보호 지원 (ASRock 풀 스파이크 보...
  • Seite 98 • 전면 패널 오디오 커넥터 1 개 • USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원...
  • Seite 99 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른...
  • Seite 100 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 101 H170M-ITX/DL 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리 (9 핀 PANEL1) 셋...
  • Seite 102 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데 (SATA3_0: 1 페이지 , 12 번 항목 참조 ) 이터 전송 속도를 제공 하는 내부 저장 장치용 (SATA3_1: 1 페이지 , 13 번 항목 참조 ) SATA 데이터 케이블을 지원합니다...
  • Seite 103 H170M-ITX/DL 섀시 스피커 헤더 섀시 스피커를 이 헤더 SPEAKER DUMMY (4 핀 SPEAKER1) 에 연결하십시오 . DUMMY (1 페이지 , 11 번 항목 참조 ) 섀시 팬 커넥터 팬 케이블을 팬 커넥터 (4 핀 CHA_FAN1) 에 연결하고 검은색 와 FAN_SPEED_CONTROL (1 페이지...
  • Seite 104 섀시 침입 헤더 이 마더보드는 섀시 커 (2 핀 CI1) 버가 제거될 경우 이를 Signal (1 페이지 , 10 번 항목 참조 ) 감지하는 케이스 열림 감지 기능을 지원합니 다 . 이 기능을 사용하 려면 섀시 침입 감지 설 계가 적용된 섀시를 사 용해야...
  • Seite 105 の内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場 合には、 更新されたバージョンは、 予告なくASRock のウェブサイ トから入手できるように なります。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用のモ デルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブ サイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock H170M-ITX/DL マザーボード （Mini-ITX フォームファクタ） • ASRock H170M-ITX/DL クイックインストールガイ ド...
  • Seite 106 1.2 仕様 • ミニ ITX フォームファクター プラット • 固体コンデンサ設計 フォーム • 高密度ガラス繊維 PCB • 第 6 世代 Intel® Core i7/i5/i3/Pentium®/Celeron® プロセッ サーに対応 （ソケッ ト 1151） • Digi Power design • 6 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート • Intel ®...
  • Seite 107 • 1 x PS/2 マウス / キーボードポート リアパネル I/ • 1 x DVI-D ポート • 1 x HDMI ポート • 2 x USB 2.0 ポート （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 6 x USB 3.0 ポート （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ）...
  • Seite 108 • 1 x 前面パネルオーディオコネクタ • 1 x USB 2.0 ヘッダー （2 個の USB 2.0 ポートに対応） （ 静電気 放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 1 x USB 3.0 ヘッダー （2 個の USB 3.0 ポートに対応） （ 静電気 放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ）...
  • Seite 109 • Microsot® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit * Windows® 7 OS をインストールするために、 xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必 要です。 詳しい説明については 138 ページを参照してく ださい。 * 更新された Windows® 10 ドライバについては、 ASRock のウェ ブサイ トで詳細をご確認く ださい : http://www.asrock.com • FCC、 CE、 WHQL 認証...
  • Seite 110 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRMOS1) （p.1、 No. 9 参照） デフォルト CMOS のク リア CLRMOS1 を使って CMOS 内のデータをク リアできます。 クリアして、 デフォルト 設定にシステムパラメーターをリセッ...
  • Seite 111 H170M-ITX/DL 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） スイッチをリセッ トし、 下 RESET# （p.1、 No. 8 参照） PWRBTN# 記のピン割り当てに従っ PLED- HDLED- て、 シャーシのシステムス PLED+ HDLED+ テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続する ときには、 ピンの＋と−に 気をつけてく ださい。...
  • Seite 112 シリアル ATA3 コネクター これら 4 つの SATA3 コネ クターは、 最高 6.0 Gb/ 秒 (SATA3_0: p.1、 No. 12 参照） のデータ転送速度で内部 ストレージデバイス用の (SATA3_1: p.1、 No. 13 参照） SATA データケーブルを サポートします。 (SATA3_2: p.1、 No. 14 参照） (SATA3_3: p.1、 No. 15 参照） USB 2.0 ヘッダー このマザーボードには...
  • Seite 113 H170M-ITX/DL シャーシスピーカーヘッダー シャーシスピーカーはこ SPEAKER （4 ピン SPEAKER1） のヘッダーに接続してく DUMMY DUMMY （p.1、 No. 11 参照） ださい。 シャーシファンコネクター ファンケーブルはファン （4 ピン CHA_FAN1） コネクターに接続し、 黒線 FAN_SPEED_CONTROL （p.1、 No. 1 参照） とアースピンを合わせて CHA_FAN_SPEED FAN_VOLTAGE く ださい。 CPU ファンコネクタ このマザーボードは 4 ピ （4 ピン CPU_FAN1）...
  • Seite 114 ケースイント リ ュージョン このマザーボードは ヘッダー シャーシカバーが開けら （2 ピン CI1） れたこ とを検知する、 ケー Signal （p.1、 No. 10 参照） ス開閉検知機能をサポー トします。 この機能には、 シャーシイントルージョ ン検知設計されたシャー シが必要です。 TPM ヘッダー このコネクターはトラステッ ドプ （17 ピン TPMS1） ラッ トフォームモジュール （TPM） （p.1、 No. 7 参照） システムをサポートし、 鍵、 デジ タル証明書、...
  • Seite 115 另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另 外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所 用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 H170M-ITX/DL 主板（Mini-ITX 规格尺寸） • 华擎 H170M-ITX/DL 快速安装指南 • 华擎 H170M-ITX/DL 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板 • 1 x WiFi 模块支架...
  • Seite 116 1.2 规格 • Mini-ITX 规格尺寸 平台 • 稳固的电容器设计 • 高密度防潮纤维电路板 • 支持第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 处理器 (Socket 1151) • Digi Power design • 6 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术 • Intel ® H170 芯片集 • 支持 Intel® Small Business Advantage 4.0 • 双通道...
  • Seite 117 H170M-ITX/DL • 支持 HDMI，最大分辨率可达 4K x 2K (4096x2304) @ 24Hz • 支持 DVI-D，60Hz 时最大分辨率达 1920x1200 • 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音 频） • 支持“加速媒体编解码器”: HEVC, VP8, VP9 • 通过 DVI-D 和 HDMI 端口支持 HDCP • 通过...
  • Seite 118 • CASE OPEN（机箱打开）检测 • 电压监控： +12V、+5V、+3.3V、CPU Vcore • Microsot® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit 操作系统 * 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 138 页了解详情。 * 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 : http://www.asrock.com...
  • Seite 119 H170M-ITX/DL • FCC、CE、WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不 负责。...
  • Seite 120 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 9 个） 默认 清除 CMOS CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清 除...
  • Seite 121 H170M-ITX/DL 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， (9 针 PANEL1) 将机箱上的电源开关、 RESET# PWRBTN# （见第 1 页， 第 8 个） 重置开关和系统状态指 PLED- HDLED- 示灯连接到此接脚。在 PLED+ HDLED+ 连接线缆前请记下正负 针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置 开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。...
  • Seite 122 串行 ATA3 接口 这四个 SATA3 接口支持最 高 6.0 Gb/s 数据传输速率 (SATA3_0: 见第 1 页， 第 12 个） 的内部存储设备的 SATA 数据线。 (SATA3_1: 见第 1 页， 第 13 个） (SATA3_2: 见第 1 页， 第 14 个） (SATA3_3: 见第 1 页， 第 15 个） USB 2.0 接脚...
  • Seite 123 H170M-ITX/DL SPEAKER 机箱扬声器接脚 请将机箱扬声器连接到此 DUMMY (4 针 SPEAKER1) 接脚。 DUMMY （见第 1 页， 第 11 个） 机箱风扇接口 请将风扇线连接到风扇接 (4 针 CHA_FAN1) 口并使黑线匹配接地针 FAN_SPEED_CONTROL （见第 1 页， 第 1 个） 脚。 CHA_FAN_SPEED FAN_VOLTAGE CPU 风扇接口 此主板提供 4 针 CPU 风扇 (4 针 CPU_FAN1) （静音风扇）接口。如果...
  • Seite 124 机箱侵入接脚 此主板支持 CASE OPEN (2 针 CI1) （机箱打开）检测功能 - Signal （见第 1 页，第 10 个） 检测机箱盖是否拆下。 此功能需要采用侵入检 测设计的机箱。 TPM 接脚 此接口支持 Trusted (17 针 TPMS1) Platform Module（信任 （见第 1 页，第 7 个） 平台模块，TPM）系统， 可以安全地存储密钥、 PCIRST# 数字证书、密码和数据。 FRAME TPM 系统也可以帮助增 PCICLK 强网络安全，保护数字...
  • Seite 125 H170M-ITX/DL 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。...
  • Seite 126 感謝您購買華擎 H170M-ITX/DL 主機板，本主機板經華擎嚴格品管製作，是一 套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本 主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 H170M-ITX/DL 主機板（Mini-ITX 尺寸） • 華擎 H170M-ITX/DL 快速安裝指南 • 華擎 H170M-ITX/DL 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩...
  • Seite 127 H170M-ITX/DL 1.2 規格 • Mini-ITX 尺寸 平台 • 固態電容設計 • 高密度防潮纖維電路板 • 支援第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 處理器 （插座 1151） • Digi Power design • 6 電源相位設計 • 支援 Intel® Turbo Boost 2.0 技術 • Intel ® 晶片組 H170 • 支援...
  • Seite 128 • 支援最高可達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI • 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D • 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位 元率音訊） • 支援加速媒體轉碼器： HEVC, VP8, VP9 • 支援含 DVI-D 及 HDMI 連接埠的 HDCP • 支援透過...
  • Seite 129 H170M-ITX/DL • 4 x SATA3 6.0 Gb/s 接頭可支援 RAID（RAID 0、RAID 1、 儲存裝置 RAID 5、RAID 10、Intel 快速儲存技術 14 及 Intel 智慧反 應技術）、NCQ、AHCI 及熱插拔等 • 1 x mSATA 連接器 ( 與 Mini-PCI Express 插槽共用 )，支援 RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 14 與...
  • Seite 130 * 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光 碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明， 請查看第 138 頁。 * 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網 站：http://www.asrock.com • FCC、CE、WHQL 認證 • ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。...
  • Seite 131 H170M-ITX/DL 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRMOS1) （請參閱第 1 頁，編號 9） 預設 清除 CMOS 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更...
  • Seite 132 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 將機殼上的電源開關、 (9-pin PANEL1) RESET# PWRBTN# （請參閱第 1 頁， 編號 8） 重設開關及系統狀態指 PLED- HDLED- 示燈連接至此排針。在 PLED+ HDLED+ 連接纜線之前請注意正 負針腳。 PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開 關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進 入...
  • Seite 133 H170M-ITX/DL Serial ATA3 接頭 這四組 SATA3 接頭皆支 援內部儲存裝置的 SATA (SATA3_0: 請參閱第 1 頁，編號 12） 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。 (SATA3_1: 請參閱第 1 頁，編號 13） (SATA3_2: 請參閱第 1 頁，編號 14） (SATA3_3: 請參閱第 1 頁，編號 15） USB 2.0 標頭 此主機板上有一個排針。 DUMMY 此 USB 2.0 排針皆可支援...
  • Seite 134 SPEAKER 機殼喇叭排針 請將機殼喇叭連接至此 DUMMY 排針。 (4-pin SPEAKER1) DUMMY （請參閱第 1 頁， 編號 11） 機殼風扇接頭 請將風扇纜線連接至風 扇接頭，並比對黑線及 (4-pin CHA_FAN1) FAN_SPEED_CONTROL （請參閱第 1 頁， 編號 1） 接地針腳。 CHA_FAN_SPEED FAN_VOLTAGE CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇 ( 靜音風扇 ) 接頭。 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 2） FAN_VOLTAGE 若您計畫連接...
  • Seite 135 H170M-ITX/DL 機殼防護標頭 本主機板支援「機殼 開啟」偵測功能，可 (2-pin CI1) Signal （請參閱第 1 頁，編號 10） 偵測機殼外蓋是否遭 移除。若要使用本功 能，機殼必須採用機 殼防護偵測設計。 TPM 標頭 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金 (17-pin TPMS1) （請參閱第 1 頁，編號 7） 鑰、數位憑證、密碼及資料 的安全。TPM 系統也能強化 PCIRST# 網路安全、保護數位身分並 FRAME PCICLK 確定平台完整性。...
  • Seite 136 1.2 Spesiikasi • Bentuk dan Ukuran Mini-ITX Platform • Desain Kapasitor Solid • PCB Serat Kaca dengan Kerapatan Tinggi • Mendukung Prosesor i7/i5/i3/Pentium®/Celeron® (Soket 1151) Intel® Core Generasi ke-6 • Digi Power design • Desain 6 Fase Daya • Mendukung Teknologi Intel® Turbo Boost 2.0 • Intel ®...
  • Seite 137 • Mendukung Energy Eicient Ethernet 802.3az • Mendukung PXE • 1 x Port Mouse/Keyboard PS/2 Panel I/O • 1 x Port DVI-D Belakang • 1 x Port HDMI • 2 x Port USB 2.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection))
  • Seite 138 • 6 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 2 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) • Soket Audio HD: Saluran Masuk/Speaker Depan/Mikrofon • 4 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0,...
  • Seite 139 Sertiikasi • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga.
  • Seite 140 • Windows® PC Instructions Step 1 Create a new folder under C:\ on your computer. Here we name the folder "asrock" as an example. Step 2 Create another two subfolders under the "asrock" folder. Name the subfolder "mount" and "usb3" as examples.
  • Seite 141 H170M-ITX/DL Step 7 Make sure the Windows 7 you are going to install is the 32-bit version or the 64-bit version. For 64-bit Windows 7: Copy all 12 iles under the folders "HCSwitch" (x64) and "Win7" (x64) in the "Drivers" to the subfolder "usb3"...
  • Seite 142 Step 9 Enter the folder created in Step 1, by inputting "cd.." and "cd (folder name)" commands. Refer to the screenshot below. "cd.." : go to the upper level "cd (folder name)" : enter the assigned folder Step 10 To add USB 3.0 drivers into "boot.wim" in order to install Windows® 7 by lash3.0, please input the following commands in order and wait until the each process completes.
  • Seite 143 H170M-ITX/DL In this step, please particularly pay attention to the Index number in the irst command. Index represents the diferent versions of Windows® 7. Please check the followings for the versions you use: Index : 1 Windows 7 HOMEBASIC Index : 2 Windows 7 HOMEPREMIUM...
  • Seite 144 Requirements • A Windows® 7 installation disk or USB drive • USB 3.0 drivers (included in the ASRock Support CD or website) • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or website) Scenarios...
  • Seite 145 Select the “Win7 Folder” from Step1 by clicking the red circle as shown as the picture below. Step 4 Select the “USB Driver Folder” by clicking the red circle as shown as the picture below. If you are using ASRock’s Support CD for the USB 3.0 driver, please select your CD-ROM.
  • Seite 146 H170M-ITX/DL Step 5 Select where to save the ISO ile by pressing the red circle as shown as the picture below. Step 6 If you want to burn the patched image to a CD, please check “Burn Image” and select “Target Device to Burn”.

  • Seite 147: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
