Hager witty park XEV6xx
1. Erste Vorsichtsmaßnahmen
Siehe Wartungshandbuch vor dem Start der Installation der Ladestation. Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäβ den einschlägigen
Installationsnormen des Landes erfolgen. Schutzmaβnahme SELV beachten.

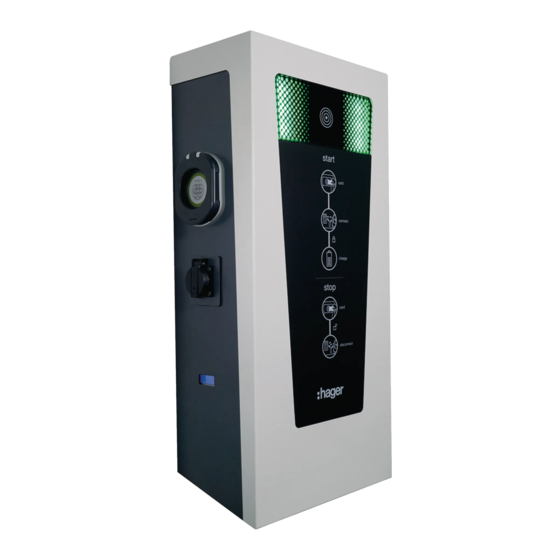

2. Allgemeine Beschreibung
Steckdose: Modus 3 Typ 2S
Steckdose: Modus 2
Energiezähler (versionsspezifisch)
1
IP-Verbindung
e
Optional: Sockel
LED Anzeige
RFID-Kartenleser
Optional: Einbau eines Modems
Das Außengehäuse kann entfernt werden
durch Herausdrehen von zwei Schrauben
Optionaler Einbau eines Verteiler
6LE002962A
Werbung
Verwandte Anleitungen für hager witty park XEV6-Serie
Inhaltszusammenfassung für hager witty park XEV6-Serie
- Seite 1 IP-Verbindung Hager witty park XEV6xx 1. Erste Vorsichtsmaßnahmen Siehe Wartungshandbuch vor dem Start der Installation der Ladestation. Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäβ den einschlägigen Installationsnormen des Landes erfolgen. Schutzmaβnahme SELV beachten. 2. Allgemeine Beschreibung LED Anzeige...
- Seite 2 3. Netzwerkanbindung System Aufbau TCP-/IP-Platine INTERNET-BOX Zwei-Wege-Kommunikation: Der Port muss geöff net sein IP-Adressenrouting zu defi nieren XEV6...C Ethernetkabel, max. 100 m System Schaltschrank TCP-/IP-Platine MODEM ROUTER Zwei-Wege-Kommunikation: Der Port muss geöff net sein IP-Adressenrouting zu defi nieren XEV6...C Ethernetkabel, max. 100 m System Schaltschrank Computereinschub...
- Seite 3 4. Remote-Server in Richtung Terminal Zur Kommunikation mit dem Terminal, ist es notwendig die IP-Adresse des Internetzugangspunktes der Terminals jederzeit zu kennen, zusammen mit dem internen Routing, um das Terminal zu lokalisieren. Abhängig von dem Projekt, wird eine der folgenden Konfigurationen prioritisiert. Remote-Server Schaltschrank System...
- Seite 4 4.1.1 Konfiguration des Routers (Beispiel einer Freebox-Revolution) Administratorschnittstelle: http://mafreebox.freebox.fr/ + Passwort „Lokales Netzwerk” Menü “Port Weiterleitung“ Tab. (NAT-Regel, NAT virtueller Server oder LAN-Server für andere Boxen) Definition des externen Ports = 80 für die Box TCP-Protokoll IP-Adresse = lokale Adresse des Terminals= 192.168.120.120 zum Beispiel Interner Port = Port des Terminals= 8080 4.1.2 Konfiguration des Terminals IP-Zuweisungsregel...
- Seite 5 4.2 Verbindung zu einem GPRS-Modem mit statischer IP Remote-Server Schaltschrank System Stellen Sie die IP-Adresse und Subnetz ein GPRS – öffentliche SIM – IP bekannt FAI statische IP M2M SIM-Karte Öffentliche & statische IP Routingregel zu definieren (APN & NAT) Ermöglicht Netzwerkkommunikation vom Remote-Server in Richtung Terminal 4.2.1 Kaufen Sie eine M2M SIM-Karte Spezifische Merkmale...
- Seite 6 4.2.2 Konfigurieren Sie den Internet-Netzwerkzugriffspunkt des Modems „WAN/zellular“ Tab. Netzwerk-Zugangsdaten GSM-Anwendung APN-Typ = Benutzereintrag (der Benutzer definiert die APN) Vom Benutzer eingegebene APN = APN Ihrer SIM-Karte SIM-PIN = Option Ihrer SIM-Karte hat einen PIN-Code Bestätigen durch: Anwenden Neustart des Modems 4.2.3 Konfiguration des Terminals IP-Zuweisungsregel STATISCHE IP...
- Seite 7 4.3 Verbindung eines Modems (ADSL oder GPRS) mit dynamischer IP Remote-Server Schaltschrank System ADSL – FAI Dynamische IP GPRS – öffentliche SIM – FAI Dynamische IP IP bekannt Aktivieren Sie die DHCP Aktivieren Sie einen VPN-Tunnel Definieren Sie den (kompatibel mit der gewählten VPN-Tunnel, APN Hardware (Modem)) und DHCP-Server...
- Seite 8 Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Verwendbar in ganz Europa M und in der Schweiz Hager Group - Tehalit GmbH - Seebergstraβe 37 - DE-67716 Heltersberg - www.hager.de Hager 09.17 - 6LE002962A...
