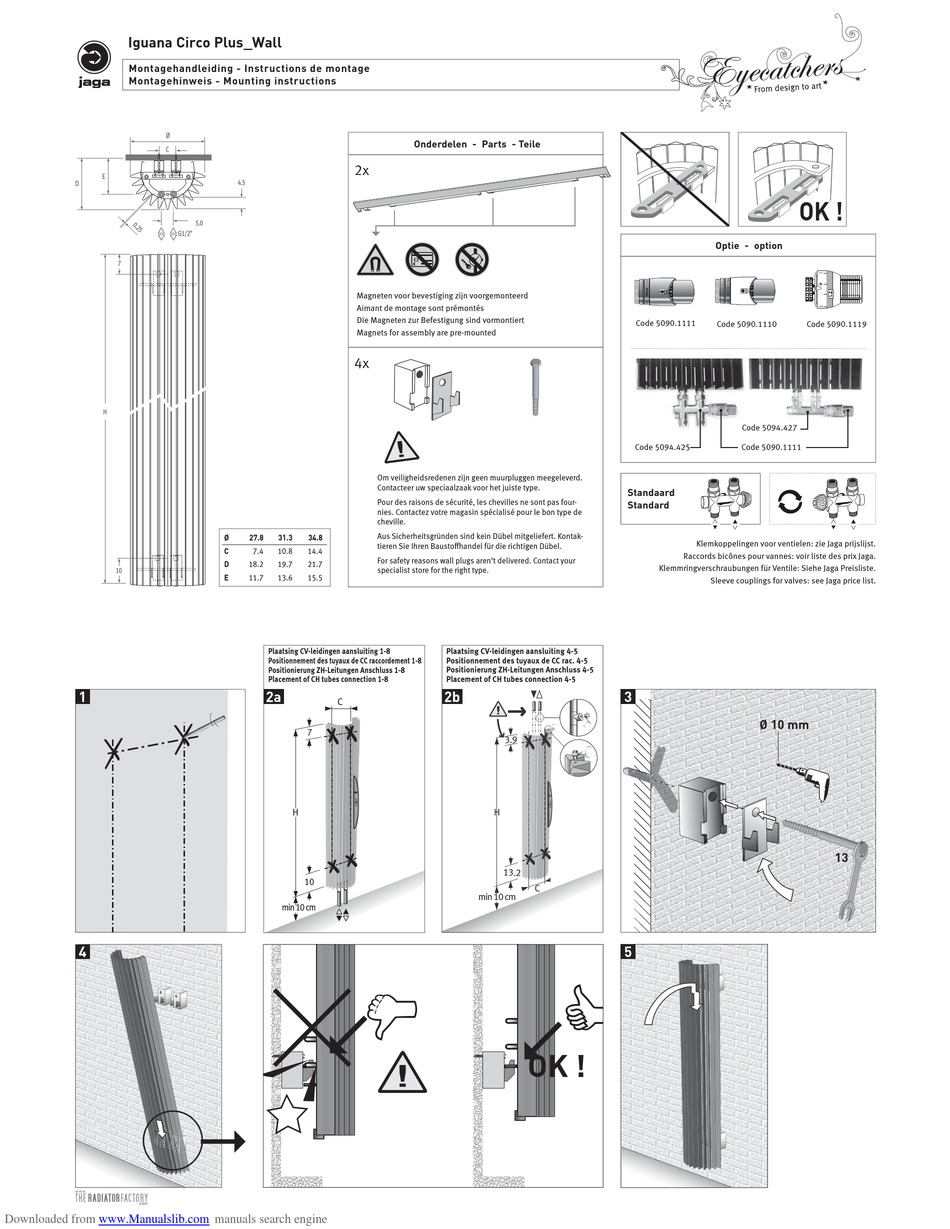

Jaga Eyecatchers Iguana Circo Plus_Wall Montagehinweis

Iguana Circo Plus_Wall
Montagehandleiding - Instructions de montage
Montagehinweis - Mounting instructions
Ø
C
E
D
G1/2"
7
H
10
1
4
Downloaded from www.Manualslib.com
2x
4.5
5.0
Magneten voor bevestiging zijn voorgemonteerd
Aimant de montage sont prémontés
Die Magneten zur Befestigung sind vormontiert
Magnets for assembly are pre-mounted
4x
Ø 27.8 31.3 34.8
C 7.4 10.8 14.4
D 18.2 19.7 21.7
E 11.7 13.6 15.5
Plaatsing CV-leidingen aansluiting 1-8
Positionnement des tuyaux de CC raccordement 1-8
Positionierung ZH-Leitungen Anschluss 1-8
Placement of CH tubes connection 1-8
2a
C
7
H
10
min 10 cm
"
manuals search engine
Onderdelen - Parts - Teile
Om veiligheidsredenen zijn geen muurpluggen meegeleverd.
Contacteer uw speciaalzaak voor het juiste type.
Pour des raisons de sécurité, les chevilles ne sont pas four-
nies. Contactez votre magasin spécialisé pour le bon type de
cheville.
Aus Sicherheitsgründen sind kein Dübel mitgeliefert. Kontak-
tieren Sie Ihren Baustoff handel für die richtigen Dübel.
For safety reasons wall plugs aren't delivered. Contact your
specialist store for the right type.
Plaatsing CV-leidingen aansluiting 4-5
Positionnement des tuyaux de CC rac. 4-5
Positionierung ZH-Leitungen Anschluss 4-5
Placement of CH tubes connection 4-5
2b
H
C
OK !
OK !
Optie - option
Code 5090.1111
Code 5090.1110
Code 5094.427
Code 5094.425 Code 5090.1111
Standaard
Standard
Klemkoppelingen voor ventielen: zie Jaga prijslijst.
Raccords bicônes pour vannes: voir liste des prix Jaga.
Klemmringverschraubungen für Ventile: Siehe Jaga Preisliste.
Sleeve couplings for valves: see Jaga price list.
3
Ø 10 mm
5
Code 5090.1119
13
