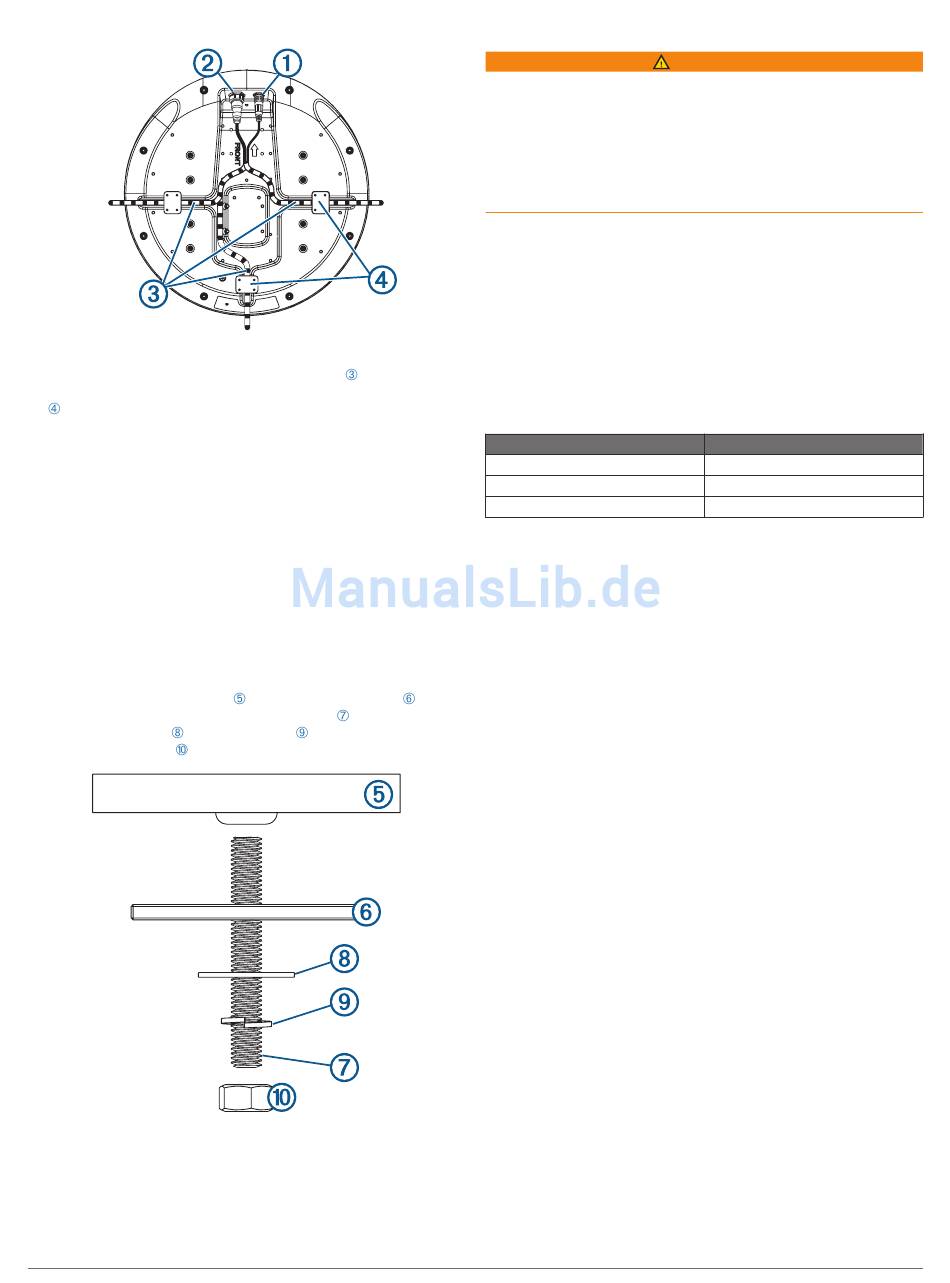

4
Drücken Sie die Kabel in die Führungsrillen
Gehäuse, und befestigen Sie sie mit einer Kabelhalteplatte
.
Die Kabel sollten so wenig wie möglich gebogen oder
verdreht sein.
5
Platzieren Sie das Radom auf der Montagefläche. Die
Dreiecksmarkierung am Gehäuse muss dabei auf den Bug
des Schiffs ausgerichtet sein.
6
Tragen Sie das im Lieferumfang enthaltene Schmiermittel auf
die Gewinde der vier Gewindestangen (M8 x 1,25 x 60) auf.
7
Führen Sie die vier Gewindestangen in die Montagelöcher
auf der Unterseite des Radoms ein.
Die Gewindestangen können bis zu 50 mm (2 Zoll) unter dem
Radom hervorragen.
8
Tragen Sie auf der Montagefläche um jedes Montageloch
eine geringe Menge seewassertaugliches Dichtungsmittel
auf.
9
Befestigen Sie das Radom
Verwenden Sie dazu die Gewindestangen
Unterlegscheiben
, die Federringe
Sechskantmuttern
.
10
Ziehen Sie die Muttern mit einem Drehmomentschlüssel an.
Das Drehmoment sollte 13,7 bis 18,6 Nm (10 bis 14 lbf-in)
betragen.
GMR 18 HD+ and 18/24 xHD – Installationsanweisungen
unten am
an der Montagefläche
.
, die
und die
Verbinden des Netzkabels
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel vom Gerät zur Stromquelle.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Falls noch nicht geschehen, verbinden Sie das Netzkabel mit
dem Gerät, indem Sie den Sicherungsring im Uhrzeigersinn
drehen.
Verlängerung des Netzkabels
Es wird empfohlen, das Netzkabel direkt mit der Batterie zu
verbinden. Sollte das Kabel verlängert werden müssen, muss
für die Länge der Verlängerung eine Leitung mit dem
entsprechenden Leitungsquerschnitt verwendet werden.
Distanz
2 m (6,5 Fuß)
4 m (13 Fuß)
6 m (19 Fuß)
Herstellen einer Verbindung mit dem Gerät
oder dem Marinenetzwerk
Sie können das Radar entweder direkt mit einem Garmin Gerät
verbinden, das mit einem Radar kompatibel ist, oder aber mit
einem Garmin Marinenetzwerk, um Radarinformationen an alle
verbundenen Geräte weiterzugeben.
HINWEIS: Nicht alle Garmin Geräte sind mit dem Garmin
Marinenetzwerk kompatibel. Weitere Informationen finden Sie in
den Installationsanweisungen oder im Benutzerhandbuch des
Geräts.
1
Führen Sie das Netzwerkkabel zum kompatiblen Garmin
Gerät.
2
Falls noch nicht geschehen, montieren Sie die
Sicherungsringe und die Dichtungsringe am Ende des
Netzwerkkabels.
3
Wählen Sie eine Option:
• Falls das Garmin Gerät nicht mit dem Garmin
Marinenetzwerk kompatibel ist, verbinden Sie das
Netzwerkkabel mit dem Anschluss RADAR.
• Falls das Gerät mit dem Garmin Marinenetzwerk
kompatibel ist, verbinden Sie das Netzwerkkabel mit dem
Anschluss NETWORK.
Radarbetrieb
Alle Funktionen dieses Radargeräts werden über den Garmin
Kartenplotter gesteuert. Bedienungsanweisungen finden Sie im
Kartenplotter-Handbuch im Abschnitt zum Radar. Laden Sie das
aktuelle Handbuch unter
www.garmin.com/support/
Messen des möglichen Bugversatzes
Der Bugversatz führt eine Kompensation der physischen
Position des Radarscanners auf einem Schiff durch, wenn der
Radarscanner nicht auf die Längsachse ausgerichtet ist.
1
Führen Sie mit einem Magnetkompass eine optische Peilung
eines gut sichtbaren stationären Ziels durch.
2
Führen Sie die Zielpeilung auf dem Radar durch.
3
Falls die Abweichung zwischen den Peilungen mehr als +/-
1° beträgt, richten Sie den Bugversatz ein.
WARNUNG
Leitungsquerschnitt
AWG 16 (1,31 mm²)
AWG 14 (2,08 mm²)
AWG 12 (3,31 mm²)
herunter.
3
