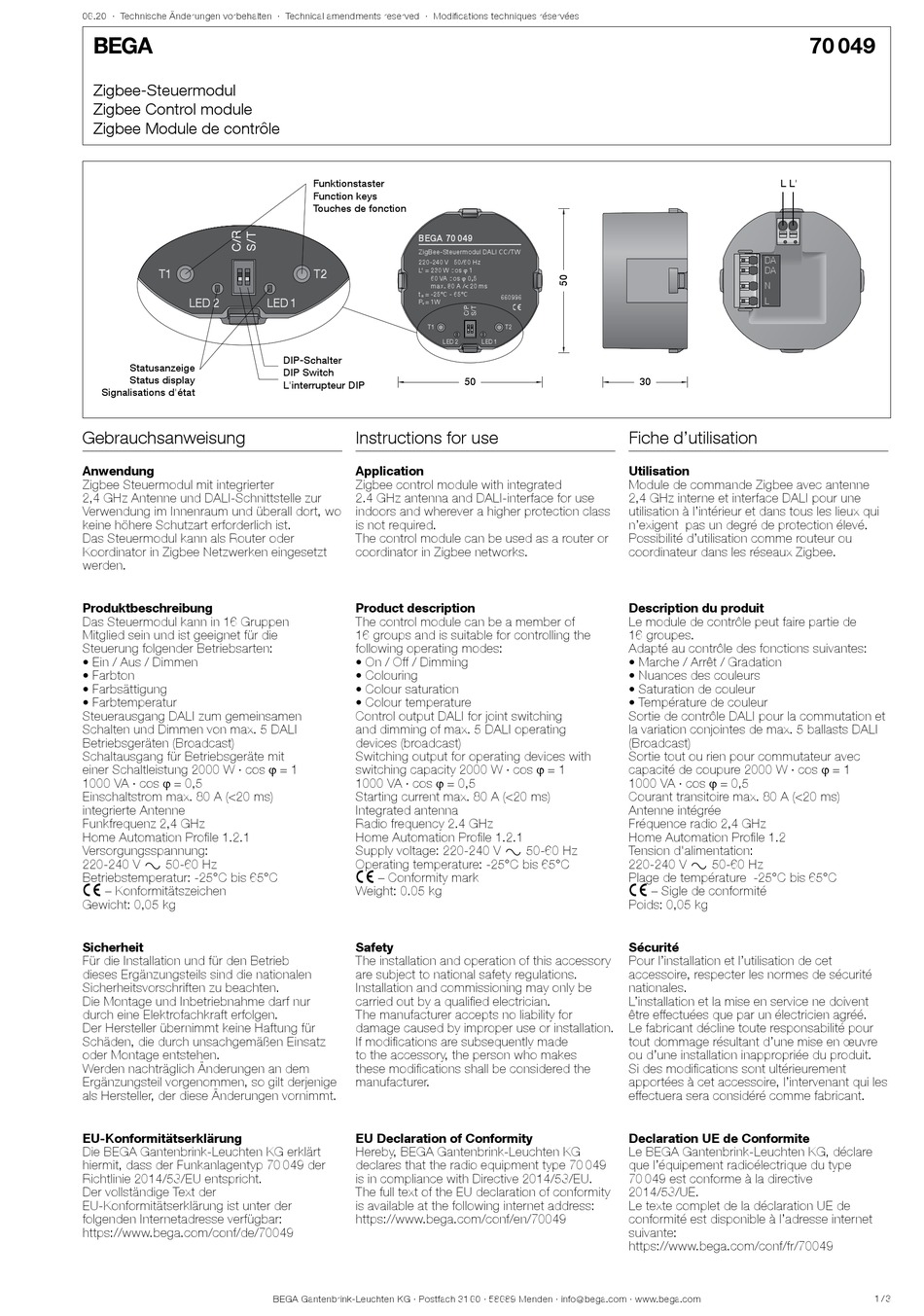

BEGA Zigbee 70 049 Gebrauchsanweisung

06.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Zigbee-Steuermodul
Zigbee Control module
Zigbee Module de contrôle
T1
LED 2
Statusanzeige
Status display
Signalisations d'état
Gebrauchsanweisung
Anwendung
Zigbee Steuermodul mit integrierter
2,4 GHz Antenne und DALI-Schnittstelle zur
Verwendung im Innenraum und überall dort, wo
keine höhere Schutzart erforderlich ist.
Das Steuermodul kann als Router oder
Koordinator in Zigbee Netzwerken eingesetzt
werden.
Produktbeschreibung
Das Steuermodul kann in 16 Gruppen
Mitglied sein und ist geeignet für die
Steuerung folgender Betriebsarten:
• Ein / Aus / Dimmen
• Farbton
• Farbsättigung
• Farbtemperatur
Steuerausgang DALI zum gemeinsamen
Schalten und Dimmen von max. 5 DALI
Betriebsgeräten (Broadcast)
Schaltausgang für Betriebsgeräte mit
einer Schaltleistung 2000 W · cos ϕ = 1
1000 VA · cos ϕ = 0,5
Einschaltstrom max. 80 A (<20 ms)
integrierte Antenne
Funkfrequenz 2,4 GHz
Home Automation Profile 1.2.1
Versorgungsspannung:
220-240 V y 50-60 Hz
Betriebstemperatur: -25°C bis 65°C
c – Konformitätszeichen
Gewicht: 0,05 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
EU-Konformitätserklärung
Die BEGA Gantenbrink-Leuchten KG erklärt
hiermit, dass der Funkanlagentyp 70 049 der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.bega.com/conf/de/70049
Funktionstaster
Function keys
Touches de fonction
BEGA 70 049
ZigBee-Steuermodul DALI CC/TW
220-240 V 50/60 Hz
T2 L' = 230 W cos ϕ 1
60 VA cos ϕ 0,5
max. 80 A /< 20 ms
t = -25°C - 65°C
a
LED 1
P = 1W
v
T1
DIP-Schalter
DIP Switch
L'interrupteur DIP
Instructions for use
Application
Zigbee control module with integrated
2.4 GHz antenna and DALI-interface for use
indoors and wherever a higher protection class
is not required.
The control module can be used as a router or
coordinator in Zigbee networks.
Product description
The control module can be a member of
16 groups and is suitable for controlling the
following operating modes:
• On / Off / Dimming
• Colouring
• Colour saturation
• Colour temperature
Control output DALI for joint switching
and dimming of max. 5 DALI operating
devices (broadcast)
Switching output for operating devices with
switching capacity 2000 W · cos ϕ = 1
1000 VA · cos ϕ = 0,5
Starting current max. 80 A (<20 ms)
Integrated antenna
Radio frequency 2.4 GHz
Home Automation Profile 1.2.1
Supply voltage: 220-240 V y 50-60 Hz
Operating temperature: -25°C bis 65°C
c – Conformity mark
Weight: 0.05 kg
Safety
The installation and operation of this accessory
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If modifications are subsequently made
to the accessory, the person who makes
these modifications shall be considered the
manufacturer.
EU Declaration of Conformity
Hereby, BEGA Gantenbrink-Leuchten KG
declares that the radio equipment type 70 049
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity
is available at the following internet address:
https://www.bega.com/conf/en/70049
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
660996

T2
LED 2 LED 1
50
L L'
DA
DA
N
L
30
Fiche d'utilisation
Utilisation
Module de commande Zigbee avec antenne
2,4 GHz interne et interface DALI pour une
utilisation à l'intérieur et dans tous les lieux qui
n'exigent pas un degré de protection élevé.
Possibilité d'utilisation comme routeur ou
coordinateur dans les réseaux Zigbee.
Description du produit
Le module de contrôle peut faire partie de
16 groupes.
Adapté au contrôle des fonctions suivantes:
• Marche / Arrêt / Gradation
• Nuances des couleurs
• Saturation de couleur
• Température de couleur
Sortie de contrôle DALI pour la commutation et
la variation conjointes de max. 5 ballasts DALI
(Broadcast)
Sortie tout ou rien pour commutateur avec
capacité de coupure 2000 W · cos ϕ = 1
1000 VA · cos ϕ = 0,5
Courant transitoire max. 80 A (<20 ms)
Antenne intégrée
Fréquence radio 2,4 GHz
Home Automation Profile 1.2
Tension d'alimentation:
220-240 V y 50-60 Hz
Plage de température -25°C bis 65°C
c – Sigle de conformité
Poids: 0,05 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont ultérieurement
apportées à cet accessoire, l'intervenant qui les
effectuera sera considéré comme fabricant.
Declaration UE de Conformite
Le BEGA Gantenbrink-Leuchten KG, déclare
que l'équipement radioélectrique du type
70 049 est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de
conformité est disponible à l'adresse internet
suivante:
https://www.bega.com/conf/fr/70049
70 049
