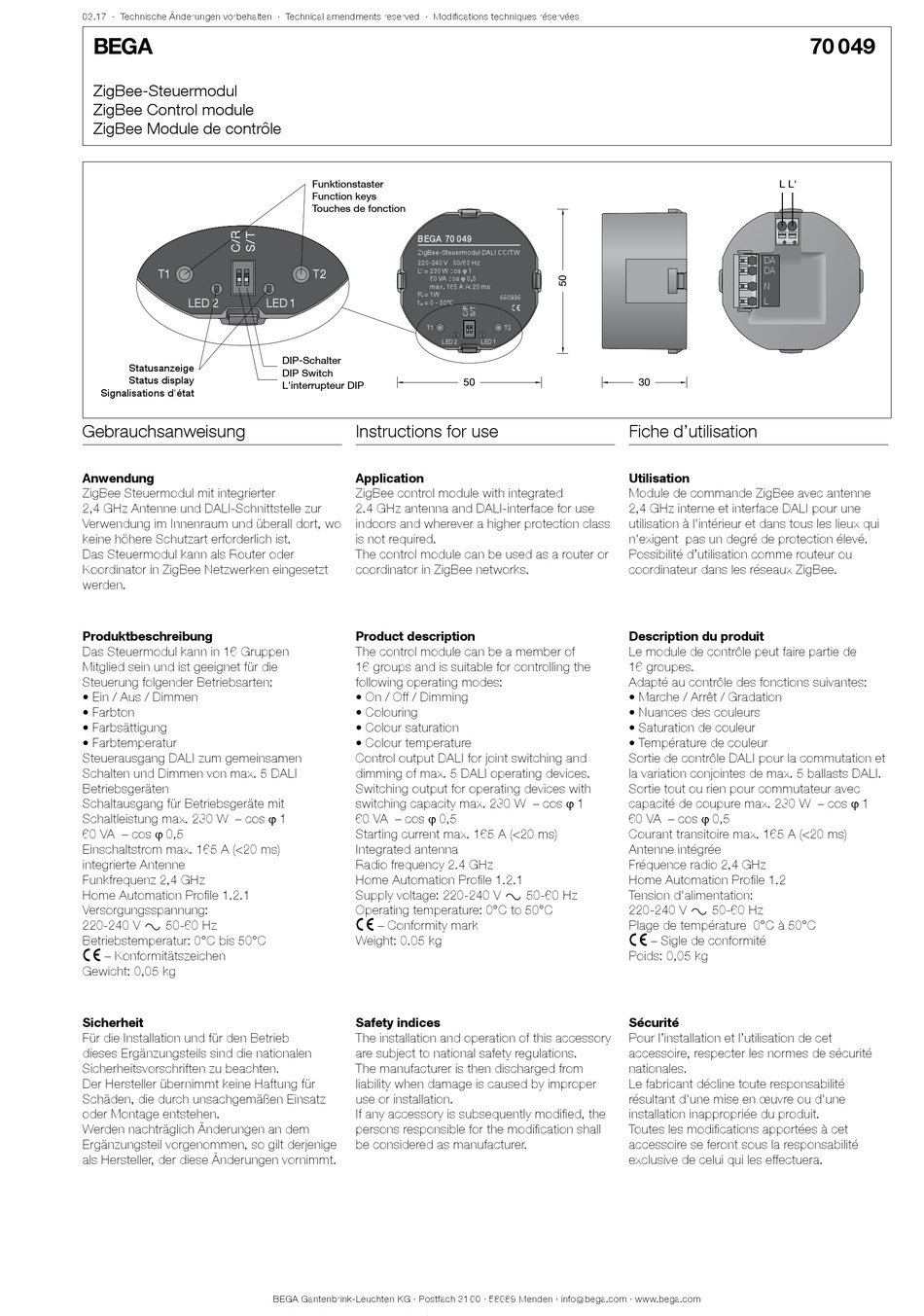

BEGA 70 049 Gebrauchsanweisung

03.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
ZigBee-Steuermodul
ZigBee Control module
ZigBee Module de contrôle
T1
LED 2
Statusanzeige
Status display
Signalisations d'état
Gebrauchsanweisung
Anwendung
ZigBee Steuermodul mit integrierter
2,4 GHz Antenne und DALI-Schnittstelle zur
Verwendung im Innenraum und überall dort, wo
keine höhere Schutzart erforderlich ist.
Das Steuermodul kann als Router oder
Koordinator in ZigBee Netzwerken eingesetzt
werden.
Produktbeschreibung
Das Steuermodul kann in 16 Gruppen
Mitglied sein und ist geeignet für die
Steuerung folgender Betriebsarten:
• Ein / Aus / Dimmen
• Farbton
• Farbsättigung
• Farbtemperatur
Steuerausgang DALI zum gemeinsamen
Schalten und Dimmen von max. 5 DALI
Betriebsgeräten
Schaltausgang für Betriebsgeräte mit
Schaltleistung max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Einschaltstrom max. 165 A (<20 ms)
integrierte Antenne
Funkfrequenz 2,4 GHz
Home Automation Profile 1.2.1
Versorgungsspannung:
220-240 V y 50-60 Hz
Betriebstemperatur: 0°C bis 50°C
c – Konformitätszeichen
Gewicht: 0,05 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Funktionstaster
Function keys
Touches de fonction
BEGA 70 049
ZigBee-Steuermodul DALI CC/TW
220-240 V 50/60 Hz
T2 L' = 230 W cos ϕ 1
60 VA cos ϕ 0,5
max. 165 A /< 20 ms
P = 1W
v
LED 1
t = 0 - 50°C
a
T1
DIP-Schalter
DIP Switch
L'interrupteur DIP
Instructions for use
Application
ZigBee control module with integrated
2.4 GHz antenna and DALI-interface for use
indoors and wherever a higher protection class
is not required.
The control module can be used as a router or
coordinator in ZigBee networks.
Product description
The control module can be a member of
16 groups and is suitable for controlling the
following operating modes:
• On / Off / Dimming
• Colouring
• Colour saturation
• Colour temperature
Control output DALI for joint switching and
dimming of max. 5 DALI operating devices.
Switching output for operating devices with
switching capacity max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Starting current max. 165 A (<20 ms)
Integrated antenna
Radio frequency 2.4 GHz
Home Automation Profile 1.2.1
Supply voltage: 220-240 V y 50-60 Hz
Operating temperature: 0°C to 50°C
c – Conformity mark
Weight: 0.05 kg
Safety indices
The installation and operation of this accessory
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any accessory is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
660996

T2
LED 2 LED 1
50
L L'
DA
DA
N
L
30
Fiche d'utilisation
Utilisation
Module de commande ZigBee avec antenne
2,4 GHz interne et interface DALI pour une
utilisation à l'intérieur et dans tous les lieux qui
n'exigent pas un degré de protection élevé.
Possibilité d'utilisation comme routeur ou
coordinateur dans les réseaux ZigBee.
Description du produit
Le module de contrôle peut faire partie de
16 groupes.
Adapté au contrôle des fonctions suivantes:
• Marche / Arrêt / Gradation
• Nuances des couleurs
• Saturation de couleur
• Température de couleur
Sortie de contrôle DALI pour la commutation et
la variation conjointes de max. 5 ballasts DALI.
Sortie tout ou rien pour commutateur avec
capacité de coupure max. 230 W – cos ϕ 1
60 VA – cos ϕ 0,5
Courant transitoire max. 165 A (<20 ms)
Antenne intégrée
Fréquence radio 2,4 GHz
Home Automation Profile 1.2
Tension d'alimentation:
220-240 V y 50-60 Hz
Plage de température 0°C à 50°C
c – Sigle de conformité
Poids: 0,05 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à cet
accessoire se feront sous la responsabilité
exclusive de celui qui les effectuera.
70 049
