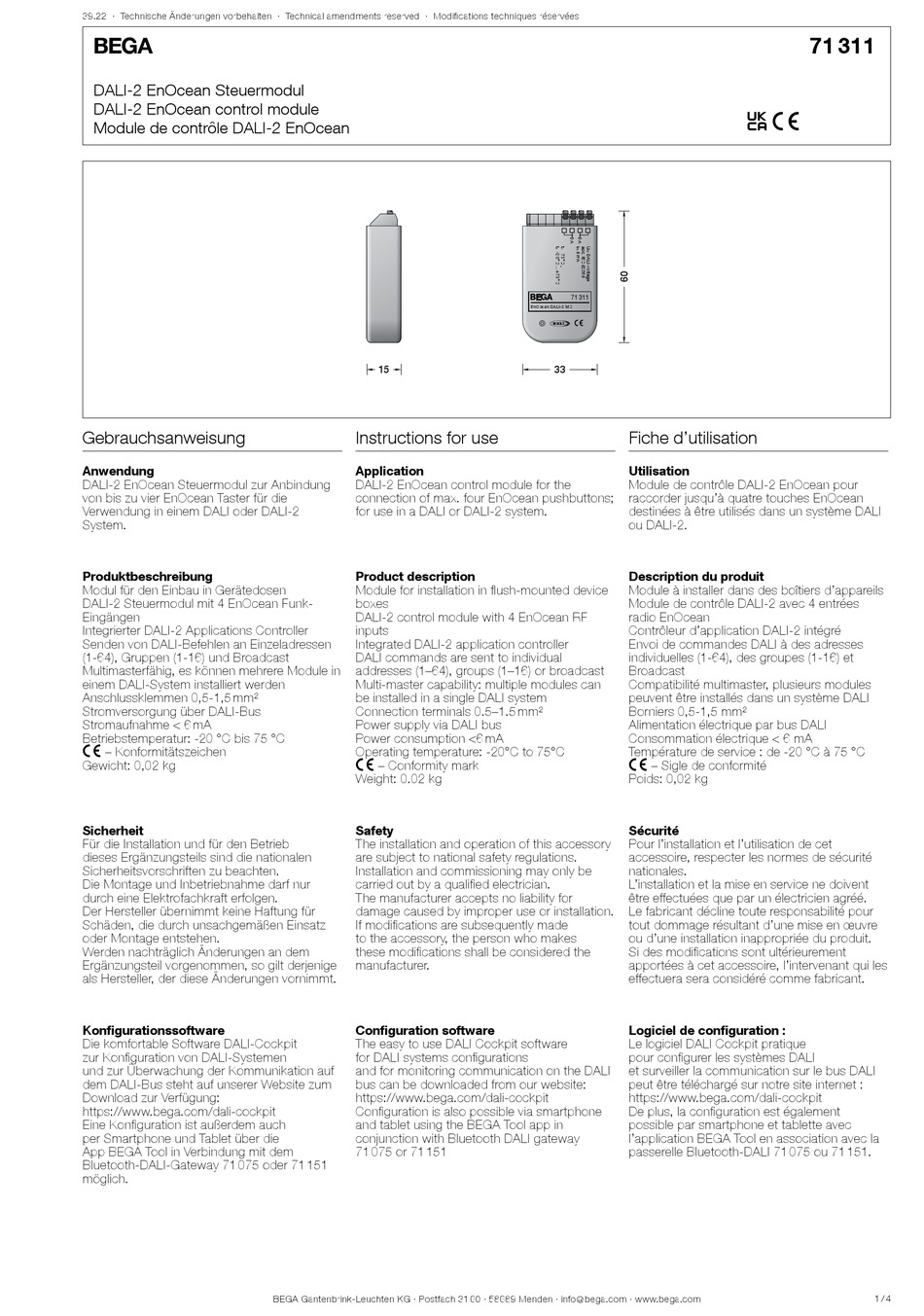

39.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
DALI-2 EnOcean Steuermodul
DALI-2 EnOcean control module
Module de contrôle DALI-2 EnOcean
Gebrauchsanweisung
Anwendung
DALI-2 EnOcean Steuermodul zur Anbindung
von bis zu vier EnOcean Taster für die
Verwendung in einem DALI oder DALI-2
System.
Produktbeschreibung
Modul für den Einbau in Gerätedosen
DALI-2 Steuermodul mit 4 EnOcean Funk-
Eingängen
Integrierter DALI-2 Applications Controller
Senden von DALI-Befehlen an Einzeladressen
(1-64), Gruppen (1-16) und Broadcast
Multimasterfähig, es können mehrere Module in
einem DALI-System installiert werden
Anschlussklemmen 0,5-1,5 mm²
Stromversorgung über DALI-Bus
Stromaufnahme < 6 mA
Betriebstemperatur: -20 °C bis 75 °C
c – Konformitätszeichen
Gewicht: 0,02 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Konfigurationssoftware
Die komfortable Software DALI-Cockpit
zur Konfiguration von DALI-Systemen
und zur Überwachung der Kommunikation auf
dem DALI-Bus steht auf unserer Website zum
Download zur Verfügung:
https://www.bega.com/dali-cockpit
Eine Konfiguration ist außerdem auch
per Smartphone und Tablet über die
App BEGA Tool in Verbindung mit dem
Bluetooth-DALI-Gateway 71 075 oder 71 151
möglich.
15 15
Instructions for use
Application
DALI-2 EnOcean control module for the
connection of max. four EnOcean pushbuttons;
for use in a DALI or DALI-2 system.
Product description
Module for installation in flush-mounted device
boxes
DALI-2 control module with 4 EnOcean RF
inputs
Integrated DALI-2 application controller
DALI commands are sent to individual
addresses (1–64), groups (1–16) or broadcast
Multi-master capability: multiple modules can
be installed in a single DALI system
Connection terminals 0.5–1.5 mm²
Power supply via DALI bus
Power consumption <6 mA
Operating temperature: -20°C to 75°C
c – Conformity mark
Weight: 0.02 kg
Safety
The installation and operation of this accessory
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If modifications are subsequently made
to the accessory, the person who makes
these modifications shall be considered the
manufacturer.
Configuration software
The easy to use DALI Cockpit software
for DALI systems configurations
and for monitoring communication on the DALI
bus can be downloaded from our website:
https://www.bega.com/dali-cockpit
Configuration is also possible via smartphone
and tablet using the BEGA Tool app in
conjunction with Bluetooth DALI gateway
71 075 or 71 151
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
71311
EnOcean DALI-2 MC

33 33
Fiche d'utilisation
Utilisation
Module de contrôle DALI-2 EnOcean pour
raccorder jusqu'à quatre touches EnOcean
destinées à être utilisés dans un système DALI
ou DALI-2.
Description du produit
Module à installer dans des boîtiers d'appareils
Module de contrôle DALI-2 avec 4 entrées
radio EnOcean
Contrôleur d'application DALI-2 intégré
Envoi de commandes DALI à des adresses
individuelles (1-64), des groupes (1-16) et
Broadcast
Compatibilité multimaster, plusieurs modules
peuvent être installés dans un système DALI
Borniers 0,5-1,5 mm²
Alimentation électrique par bus DALI
Consommation électrique < 6 mA
Température de service : de -20 °C à 75 °C
c – Sigle de conformité
Poids: 0,02 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont ultérieurement
apportées à cet accessoire, l'intervenant qui les
effectuera sera considéré comme fabricant.
Logiciel de configuration :
Le logiciel DALI Cockpit pratique
pour configurer les systèmes DALI
et surveiller la communication sur le bus DALI
peut être téléchargé sur notre site internet :
https://www.bega.com/dali-cockpit
De plus, la configuration est également
possible par smartphone et tablette avec
l'application BEGA Tool en association avec la
passerelle Bluetooth-DALI 71 075 ou 71 151.
71 311
é c
