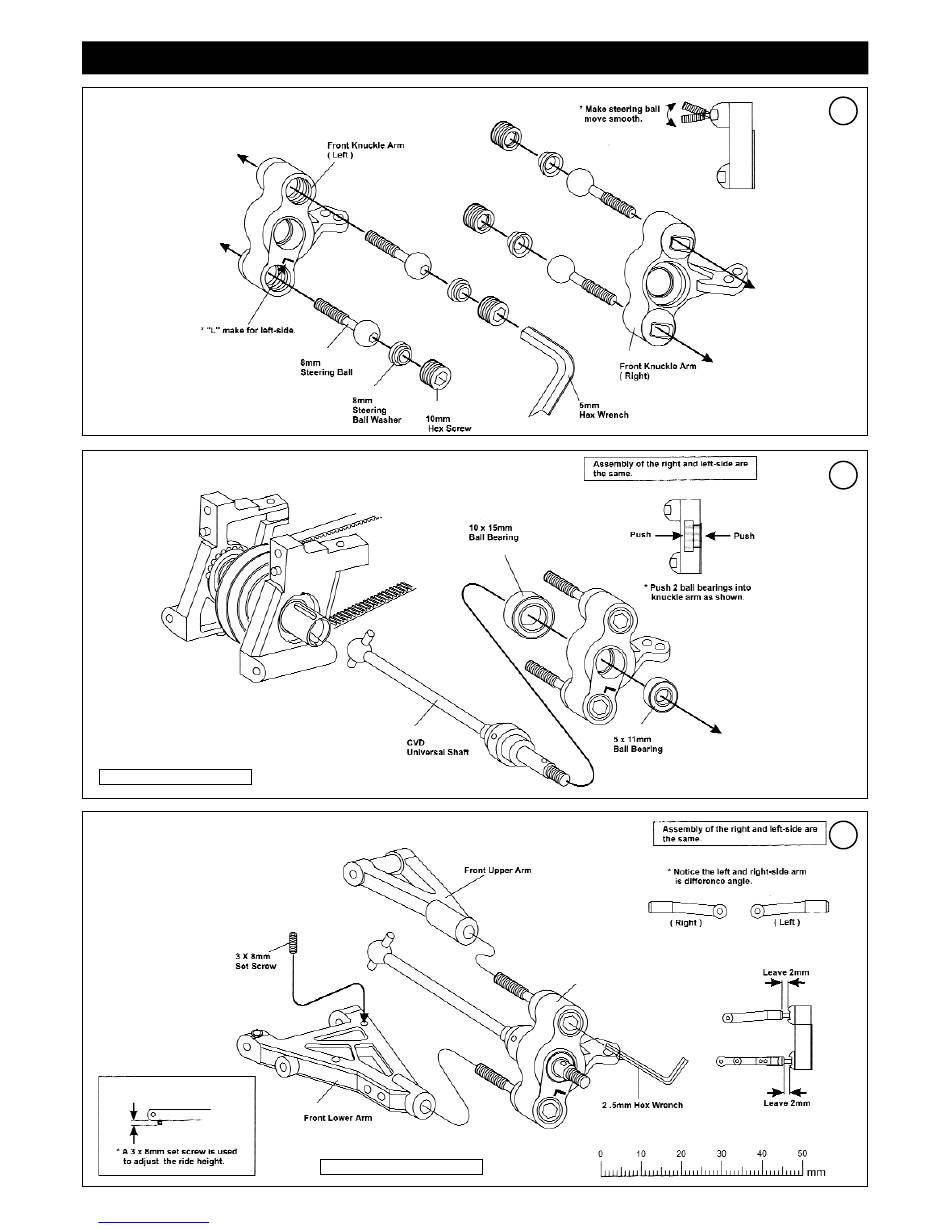

10) ASSEMBLY OF THE FRONT KNUCKLE ARMS
MONTAGE DER VORDEREN RADTRÄGER
"L" steht für linke Seite
11) ASSEMBLY THE CVD UNIVERSAL SHAFT
MONTAGE DER CVD KARDANWELLEN
Linke und rechte Seite montieren.
12) ASSEMBLY FRONT SUSPENSION ARMS
MONTAGE DER VORDEREN QUERLENKER
Stellen Sie ca. auf 2mm ein
Leave approx 2mm
* Ausfederwegbegrenzung
Downloaded from
www.Manualslib.com
Vorderer Radträger
(links)
Gelenkkugel
Plastik Halbschale
Madenschraube
Vorderquerlenker unten
Linke und rechte Seite montieren.
manuals search engine
Robitronic Expert Touring Car V2
* Nicht zu fest anziehen!
Pivotball muß sich leicht aber
ohne viel Spiel bewegen können.
Inbusschlüssel
/ Inbusschraube
Kugellager
CVD Kardanwelle
Vorderquerlenker oben
Front Knuckle Arm
Assembly
Vormontierter
Radträger
Vorderer Radträger
(rechts)
Drücken
Drücken
*Beide Kugellager wie gezeigt
hineindrücken
Kugellager
* Der Linke und rechte Obere Querlenker
besitzen unterschiedliche Winkeln.
(Rechts)
(Links)
Inbusschlüssel
C
C
C
